220KV 以下のモジュール式インテリジェントプレハブ変電所

Keeya は、モジュール式インテリジェント プレハブ変電所の大手サプライヤーであり、220KV 以下のモジュール式インテリジェント プレハブ変電所のソリューションを専門としています。

プレハブキャビネットは、「標準配電」をコアコンセプトとした屋外用インテリジェント変電所です。プレハブキャビネット構造の採用は、インテリジェント変電所の主要機器キャリアの構築にとって重要な手段となっています。スマートグリッドの建設の加速に比べて、変電所の建設のスピードは相対的に遅れています。インテリジェント変電所の建設サイクルをスピードアップするために、中国国家電網公司は標準配電変電所の建設モードを提案しました。「標準化された設計、工場加工、組立建設」のソリューションにより、インテリジェント変電所（プレハブ式）の急速な推進と応用が実現します。戸棚）。

プレハブキャビネットは、インテリジェント変電所に適用される新技術、新材料、新機器の重要な具体化です。プレハブキャビネット、二次機器盤（またはラック）、キャビネット付帯設備などで構成され、工場内で製作、組立、配線、試運転などの作業を完了し、一括してプロジェクト現場に輸送されます。設置基礎の上に。

プレハブキャビネットとその内部二次機器により、メーカーによる二次機器一式の統合を実現し、工場での加工を実現し、現場での二次配線の削減、設計・施工・試運転・工数の削減、メンテナンスの簡素化、工期の短縮、電力網の急速な構築を効果的にサポートします。 プレハブキャビネットは、標準化、モジュール化、プレハブ化という技術的特徴を備えています。メーカーは、機器キャビネットの実際のニーズに応じて特定の寸法をカスタマイズし、機器の通常の動作に適応させることができます。

標準化とは、プレハブキャビネットのサイズが標準コンテナのサイズを参照し、適切に改良されて、完璧で機器の標準に適合し、対応する標準化に達して、容易に使用できるようにすることを意味します。機器の通常の操作をより効果的に行う。

モジュール化とは、プレハブキャビネットが内部機器のさまざまな機能に応じて、公共設備プレハブキャビネット、インターバル設備プレハブキャビネット、AC/DC電源プレハブキャビネット、バッテリープレハブキャビネットおよびその他のモジュールに分類されることを意味します。さまざまな電圧レベルに応じて、さまざまなモジュール式プレハブキャビネットをいくつかのサブモジュールに分割できます。

プレハブとは、キャビネットの構造、内部機器の設置、内部機器間の配線、プレハブキャビネットの内部機器間のケーブルや光ケーブルなどをすべて工場でプレハブ加工することを指します。すべての機器の設置、配線、試運転は工場内で完了します。プレハブキャビネットとその内部機器を丸ごと変電所現場に運び、位置決めと電源投入を完了することで、現場での施工効率が向上し、インテリジェント変電所の建設サイクルを短縮するという目標を達成します。

220KV 以下のモジュール式インテリジェントプレハブ変電所の機能

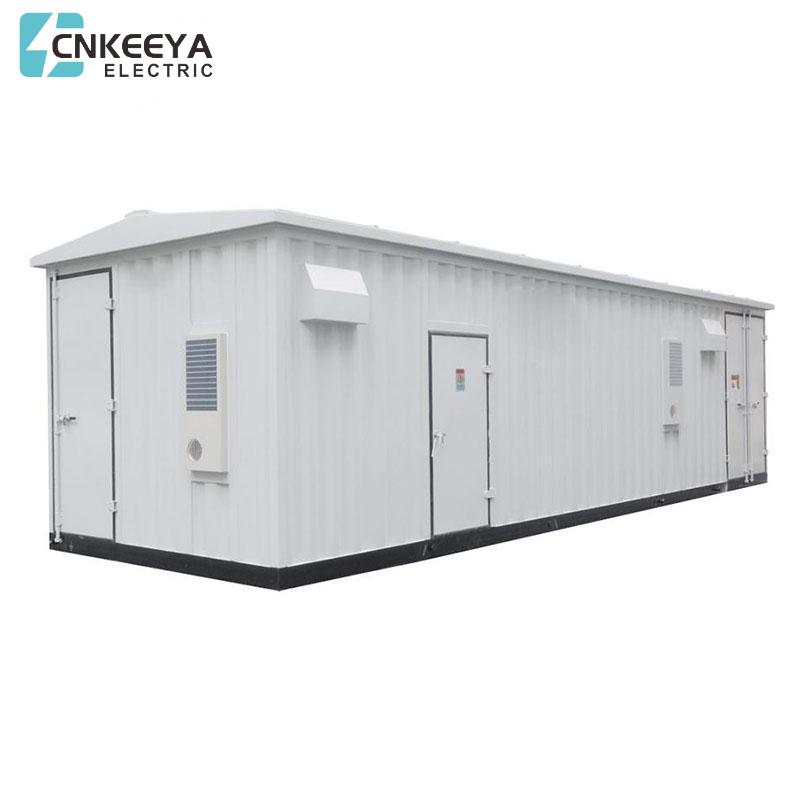

220kV以下のモジュール式インテリジェントプレハブ変電所

220kV以下のモジュール式インテリジェントプレハブキャビネット型変電所は、国家電力網が推進する新世代のインテリジェント変電所で、安全性と信頼性、狭い面積、短い建設期間、小さくて美しい外観、長い耐用年数、放射線がないという利点があります。 、低ノイズ、柔軟なレイアウトなど。

主変圧器は、安全、信頼性、低ノイズ、漏れがなく、コアのない高品質の製品を採用しており、ステーション全体に露出した導体や露出した電気機器がありません。優れたシェル保護により、偶発的な感電のリスクが排除されます。変電所全体のコンパクトなレイアウトにより、民間変電所と比較して床面積と高さが 30% 以上削減され、都市空間占有率が削減されます。建物の設計コンセプト変電所内のすべての機器はブロックモジュール化を採用し、モジュールごとに工場生産・組立施工を実現。従来の民生変電所と比較して、現場の土木工事負担が70％以上軽減され、機器設置工事負担が80％以上軽減され、機器の動員のための道路の線路占有が不要となり、工事の負担も軽減されます。建設中の粉塵や騒音公害を防ぎます。シェルは駅の完全なカラー塗装を実現し、都市のテーマ文化を統合し、都市計画の調和を改善し、周囲の環境と統合します。変圧器はファイアウォール技術、防音壁を介してプレハブキャビネット内に配置されます。技術と電磁シールド技術により、変電所の騒音を 40 デシベル未満に低減し、都市環境アセスメントの要件を満たし、周囲の住宅地の騒音公害を排除できます。変電所のモジュール化により、柔軟な設置が可能です。変電所敷地の地形に合わせて配置することで、都市中心部における変電所の用地取得、建設、着地の問題を完全に解決する、新しい変電所建設方式です。

速い - 工場での生産サイクルは 3 か月、現場での建設サイクルは 1 か月です。

小規模 - 面積が小さく、従来の変電所建設よりも 30% ～ 70% 縮小

精密 - シェルは国際的に先進的な6つの防食プロセスを採用しており、30年間錆びず、60年間の耐用年数があります。主要な電気設備は、優れた加工技術と絶妙な外観デザインを備えた、安全で信頼性の高いメンテナンスフリー装置を採用しています。

節約 - 標準化された設計、工場での加工、組み立て式の建設により、変電所全体の総合投資の 5% ～ 10% を節約できます。変電所のコンパクトなレイアウトには高度な完全なシステム統合技術が採用されており、土地資源の 30% ～ 70% を節約します。

柔軟 - 変電所の地理的位置に応じてビルディングブロックモジュラー構造を採用することも、現在の期間の現在および将来の計画に応じて段階的に構築することもでき、移動が便利で、別の場所に移動することもできます。全体として最短時間で。

適用範囲

この製品は、都市の中心部で従来の変電所の着陸が困難であるという問題を解決するために使用できるだけでなく、石炭、石油、その他の伝統的なエネルギー産業、さらには太陽光発電、風力発電、その他の新エネルギー産業でも広く使用できます。 同時に、その「ビルディングブロックモジュラー」設計、製造、輸送組立モードにより、郊外、遠隔の山間地域、および道路交通が不便なその他の場所に特に適しています。

使用環境条件

キャビネット内の設備は全て防湿設備とし、プレハブキャビネットは除湿機能を有するものとする。

標高: <1000m

年間平均気温：23℃

極最高気温：39.9℃

極最低気温: -8。 6℃

年間平均降水量: 1300

年間平均蒸発量: /

年間最大積雪量: /

年間平均相対湿度 (%): ≤75

年間最大凍土深さ：≤0。 5m

年間日照時間：/

年間平均雷雨日数 (d): 37.6

年間平均強風日 (d): /

汚染レベル: IV

最大風速：25.3m/s

基礎震度：VI

設置場所：屋外

プレハブチャンバーの構造

1. プレハブキャビネットの内部空間および構造は、二次設備、空調、照明、前戦闘、セキュリティ、映像およびその他の設備で構成されます。同時に、設備の運用・保守担当者の作業要件も満たす必要があります。キャビネットの内部をオーバーホールする必要があります。 装飾材は耐火性・耐水性のある素材を使用しております。装飾材と隔壁の間に断熱材を追加して太陽光を遮断し、ボックスの断熱機能を確保し、キャビネット内の照明と空調をニーズに応じてさまざまな方法で実現できます。効果的に節約するために、キャビネットには産業用空調と排気システムが設置されており、キャビネット内の動作環境をリアルタイムに調整できます。現在は無人モードが採用されているため、セキュリティ、画像、画像監視、火災警報システムが必要です。キャビネットに設置でき、機器の通常の動作に応じて配線配置を適切に配置できます。

2. プレハブキャビネット型GIS複合装置およびプレハブキャビネット型変電所。プレハブキャビネット GIS 複合装置には、プレハブボックス、入出線間隔、区分測定保護間隔が含まれ、入出線間隔には、受電線間隔と主変圧器間隔が含まれ、受電線間隔には、受電線ケーブル端末、断路器 I、断路器が含まれます。

3. 変圧器 I および回路ブレーカー l: 主変圧器の間隔には、送出ケーブル端子および断路器 III が含まれます。区分化された測定および保護の間隔には、バス カプラの区分化された間隔と 2 つの測定および保護の間隔が含まれます。 母線結合の区分化された間隔には、回路遮断器 II、変圧器 II、および 2 つの断路器 IV が含まれ、測定および保護の間隔には、相互に接続された変圧器 III および断路器 V が含まれます。区分化された測定および保護の間隔は、入力線間隔と出力線間隔の 2 つの隣接するグループの間に設定されます。入出力線間隔、区分化された測定および保護間隔、およびバスは線形構造を形成します。入出線間隔、区分測定・保護間隔、バスはプレハブボックス内に収納されています。プレハブ二次複合機器キャビネットは、キャビネット本体、二次機器、空調、照明、消火、セキュリティ、映像などの機器で構成されます。キャビネット内のすべての機器は工場で接続およびデバッグされ、全体または 2 ～ 3 台で現場に輸送されます。
