Keeya は、有名な工場であり信頼できるサプライヤーであり、最先端のアメリカンタイプのプレハブ変電所の製造を専門としています。革新と精密エンジニアリングに注力する当社の工場は、電気インフラ業界の進化するニーズを満たすように設計された高度な変電所の製造に優れています。
Keeya は専門のサプライヤーとして、品質と業界標準への準拠を優先し、エネルギー分配システムを強化するための最先端のソリューションを提供しています。 Keeya は、アメリカン タイプ プレハブ変電所の新しいラインにより、信頼性、効率性、最新技術のベンチマークを設定し続けています。最新の変電所のサプライヤーとして Keeya を選択し、効率的で高度な配電の未来を体験してください。

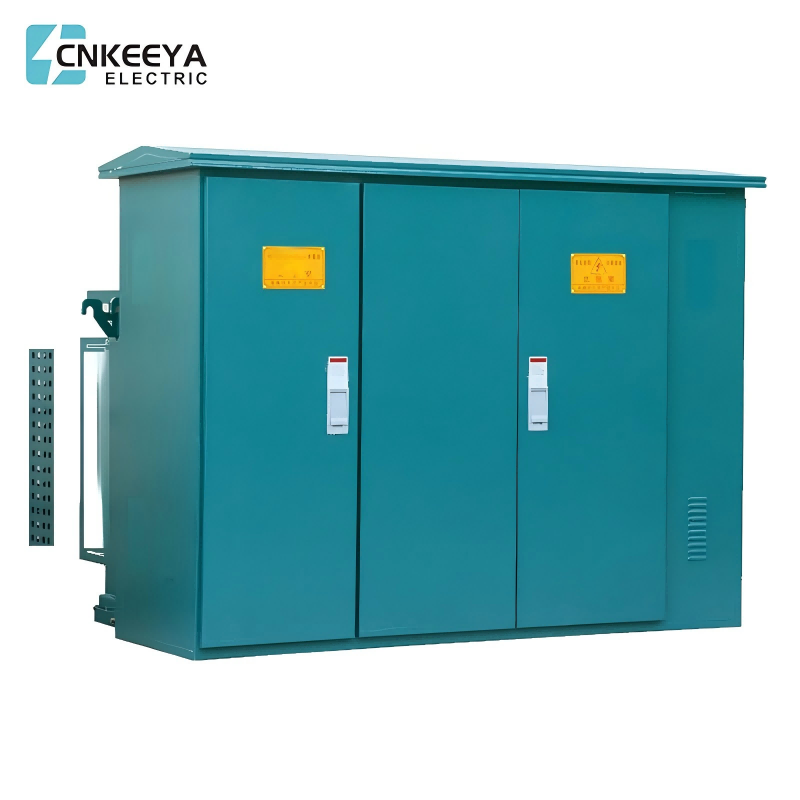

ZGS11-12シリーズアメリカンタイププレハブ変電所（アメリカンタイプ）小容積、設置とメンテナンスが簡単、低騒音、低損失、盗難防止、過負荷容量、完全な保護などの特性を備えています。新興住宅地、緑地、公園、駅、ホテル、建設現場、空港などに最適です。
ZGS11-12シリーズアメリカンタイププレハブ変電所（アメリカンタイプ）は、10kVリングネットワーク電源、デュアル電源またはターミナル電源システムに適しており、変電所、計量、補償制御および保護装置として使用されます。この製品は、GB/T17467-2020「高電圧/低電圧プレハブ変電所」および DL/T537-2018「6-35kV ボックス変電所発注技術条件」の規格に準拠しています。
● 標高: 1000m 以下。
●周囲温度：-35℃〜+40℃。
● 相対湿度: 日平均 95% 以下、月平均 90% 以下。
●設置場所：火災、爆発の危険性、化学腐食性ガスのない場所、換気の良い場所、地面の傾斜角は3°以下。
プレハブ変電所技術パラメータ表
|
いいえ。 |
アイテム |
ユニット |
技術的パラメータ |
|
1 |
定格電圧 |
kV |
12/0.4(HV/LV) |
|
2 |
最大動作電圧 |
kV |
12(HVスライド) |
|
3 |
定格周波数 |
Hz |
50 |
|
4 |
定格出力 |
kVA |
50-1600 |
|
5 |
電源周波数耐電圧1min |
kV |
35 |
|
6 |
雷インパルス電圧 |
kV |
75 |
|
7 |
冷却コード |
|
油入自冷 |
|
8 |
高い 電圧バックアップヒューズ遮断電流 |
kA |
50 |
|
9 |
プラグインヒューズの遮断電流 |
kA |
2.5 |
|
10 |
周囲温度 |
℃ |
-35～+40 |
|
11 |
コイルの許容温度rsie |
℃ |
65 |
|
12 |
無負荷電圧調整 |
|
±5％または±2×2.5％ |
|
13 |
騒音レベル |
データベース |
50 |
|
14 |
保護レベル |
|
P43 |
ZGS11-12 プレハブサブステーション（アメリカンタイプ）
技術的要件:
1. 組み合わせの実際のサイズを参照してください。
2. コンクリートプラットフォームの表面は ßat とし、複合変電所はプレスプレート固定によってプラットフォーム上に固定する必要があります。
3. アースバーとケーブル固定ブラケットの形状は、実際の状況に応じて決定できます。
4. ケーブル固定フレームとアースバーを埋め込む必要があります。
5. 入口および出口ケーブル穴の位置は、特定の状況に応じて決定されます。
6. 操作を容易にするために、設置後のスイッチ前面には 1.5m 以上の隙間が必要です。
7. 接地グリッドは 12 亜鉛メッキ丸鋼または 40×4 亜鉛メッキ銅で作ることができ、接地抵抗は電力部門の要件を満たす必要があります。
ケーブルシュートの幅
変電所ケーブル出入口構造図(YB6)
