LZZBJ9-12電流変圧器は、柱タイプのドライタイプの電流トランスに属するキャストタイプ10kV-12kV電流トランスです。屋内設置に適しており、電流トランスの測定および測定として使用できます。このWebページは、主にLZZBJ9-12電流トランスの変換比、配線図、パラメーター、拡大、およびモデルの意味を導入します。現在の比率(変換比)は次のとおりです。5-50/5、1; 75-200/5、1; 300-600/5、1; 800-2500/5、1;精度レベル:0.2(s)、0.5、10p15;作業電圧は12kVです。

モデル:LZZBJ9-12

お問い合わせを送信

製品説明

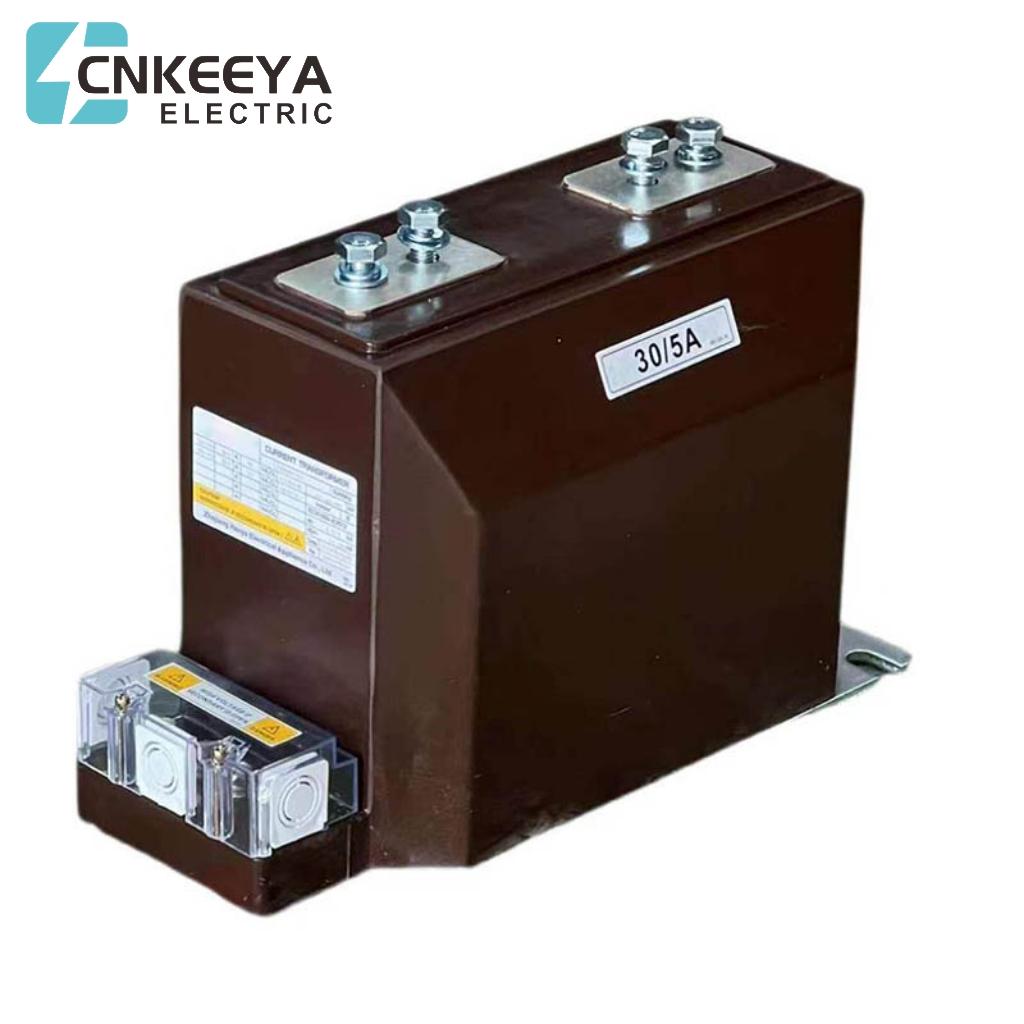

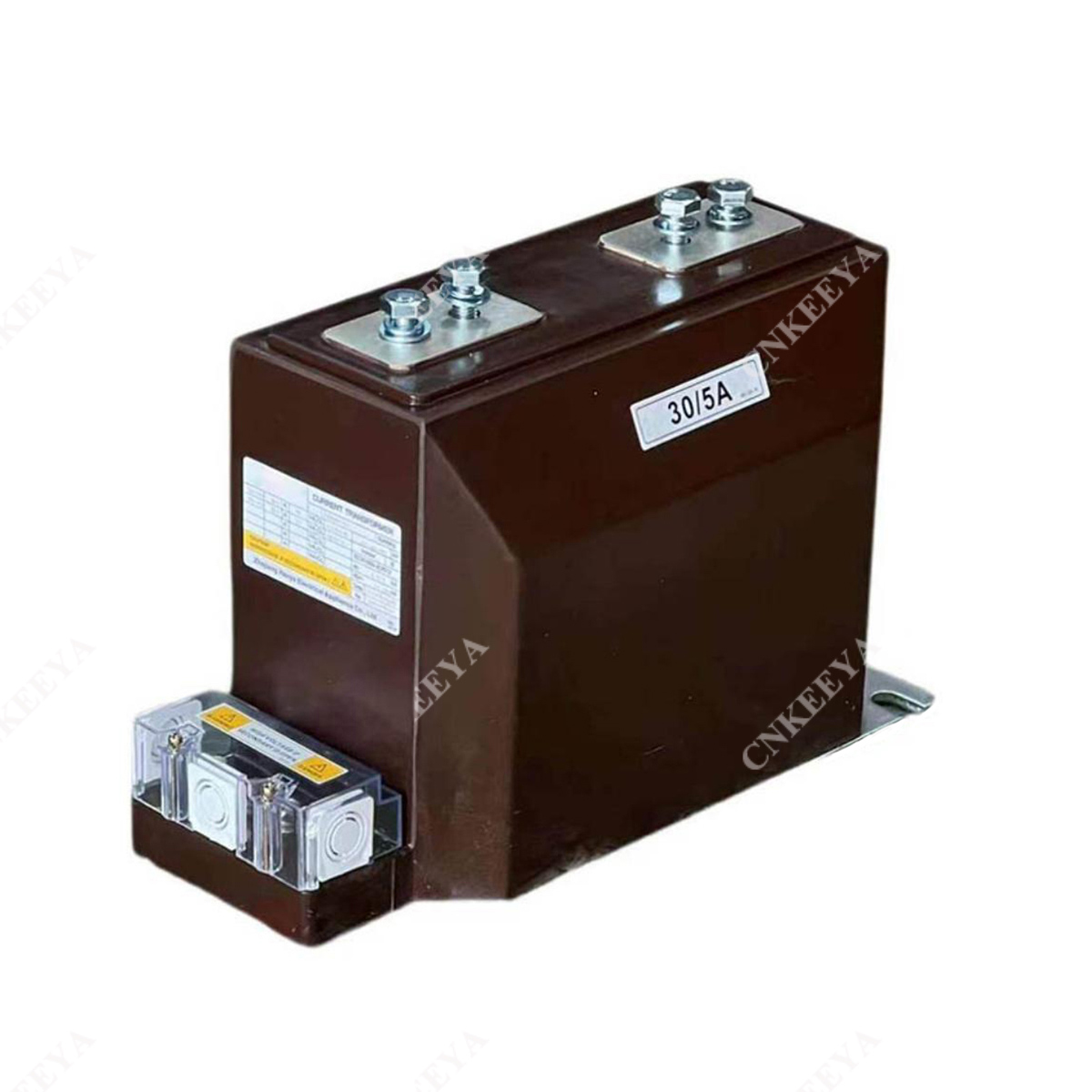

LZZBJ9-12電流変圧器は、柱タイプのエポキシ樹脂鋳造屋内フルコンディション製品であり、50Hzの定格周波数と10kV以下の定格電圧を持つ電力システムの電流およびエネルギー測定およびリレー保護に適しています。このタイプの電流変圧器は、エポキシ樹脂で鋳造された完全に密閉された柱構造であり、汚染と水分に耐性があります。信頼できる接触を確保するために、設置中にネジを一度締めます。

他の変圧器と同様に、電流トランスは主要な巻線、コア、および二次巻線を備えていますが、一部の変圧器(電流変圧器を含む)はエアコアを使用しています。原則として、電流変圧器と電圧変圧器(通常のタイプ)の唯一の違いは、前者が「一定の」電流を駆動し、後者は「定数」の「定数」が厳密な回路の理論的意義を搭載している「定数」電圧を搭載していることです。

電流トランスの配線方法は、接続されている負荷の動作要件に従って決定されます。最も一般的に使用される配線方法は、単相、三相星、不完全な星です。

最初の文字:L-電流トランス

2番目の文字:A-スタイルを通して壁。 Zピラータイプ; M-バスバータイプ。 D-シングルターンスルータイプ。 V逆構造; J-Zeroシーケンス

接地検出に使用。 W-汚染抗; R-winding露出型

3番目の文字:Z-エポキシ樹脂鋳造タイプ。 C-セラミック断熱; Q-ガス断熱媒体; W-マイクロコンピューター保護専用

4番目の文字:b-保護レベル付き。 C-差動保護; D-Dレベル; Q-Reinforced型; j-reinforced zg

5桁目:電圧レベル、製品のシリアル番号
