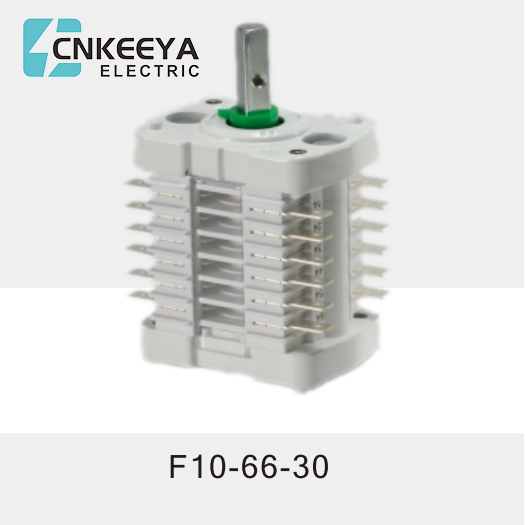

F10シリーズ補助スイッチは、主に各種高圧遮断器や高圧絶縁開閉器の操作機構の制御回路における開閉信号制御や連動保護接点として使用されます。トランスファースイッチやコンビネーションスイッチとしても使用できます。真空遮断器、ロードスイッチ、VS1(ZN63)、ZN12、3AF、ZN65、FZN25、CT19、CT19、CTDなどのバネ式機構の二次回路に広く使用されています。
補助スイッチはロータリー補助スイッチであり、導出端子は完全絶縁端子に接続されています。接点は平面摺動接点であり、可動接点は固定隙間や接点座を持たない2つの接触子で構成されているため、各接点で均一な接触圧が得られます。本製品はモジュール式のスイッチユニットで構成されており、お客様のご要望に応じて接点数を任意に決めることができます。スイッチ全体は体積が小さく、構造が簡単で、操作が柔軟で、安全で信頼性があります。
F10シリーズ補助スイッチは、国際的な先進技術に基づいて国内で開発された新製品で、電力業界の高圧開閉装置用に設計されています。
サポートコンポーネントの 1 つ。
定格動作電圧AC 380VおよびDC 250Vの制御回路または補助回路に適しています。この製品は制御に広く使用されています
各種高圧開閉器操作機構の投入、開放、インターロック、信号回路などの二次回路に使用されます。主にZNシリーズ真空スイッチ、CTシリーズバネ操作機構、絶縁スイッチ等に適用され、変換スイッチやコンビネーションスイッチとしても使用できます。
