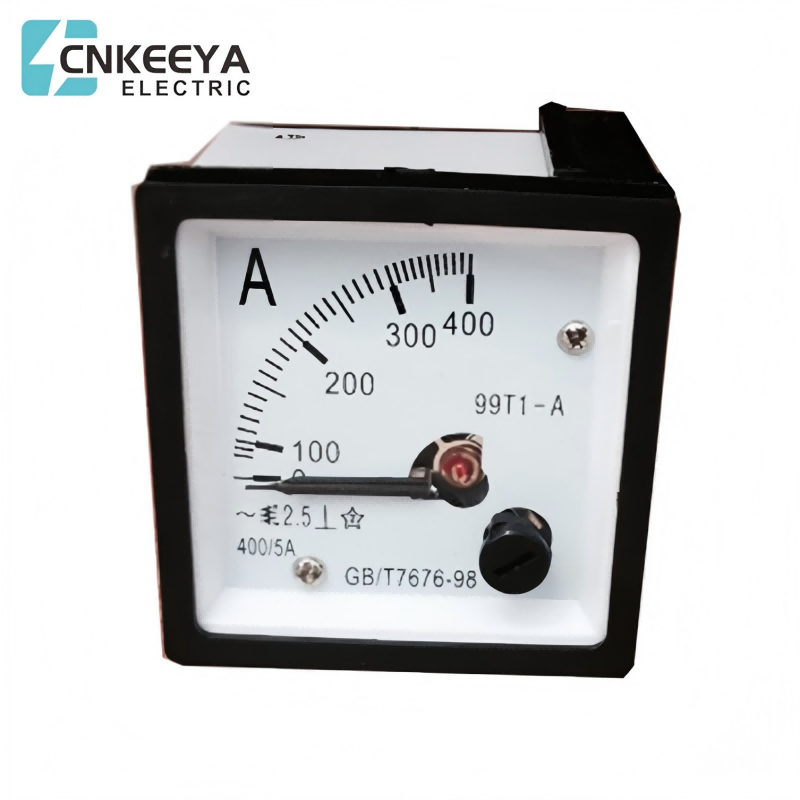

電流計 99T1-A

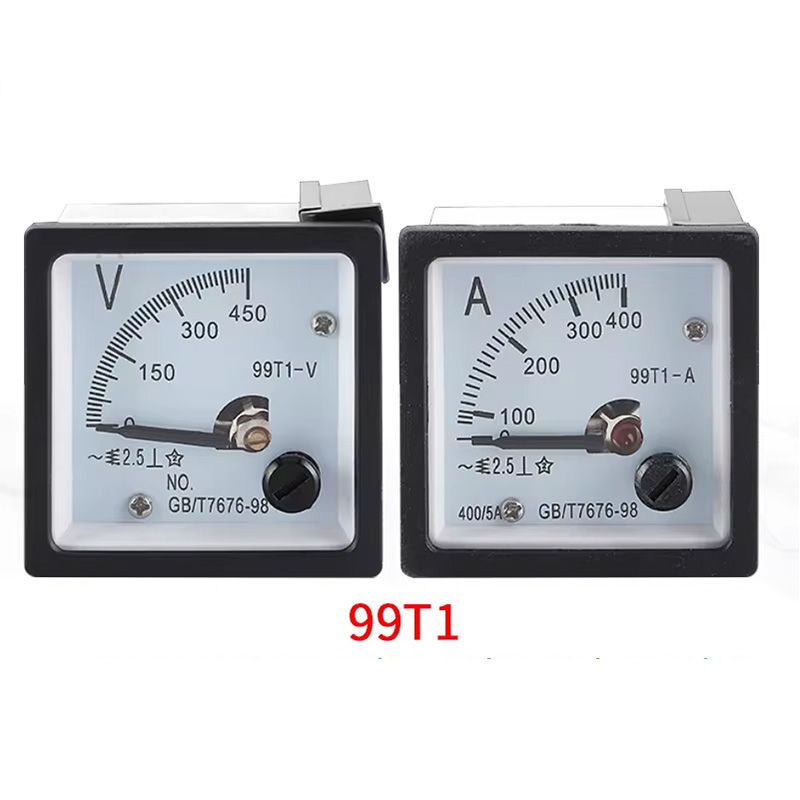

99T1 電流計は一般的に使用される指針電流計で、AC/DC 電流、電圧、力率、電力、同期値、周波数、展開電圧、過負荷電流などの関連する電気パラメータを示すために、さまざまな制御および配電システムのディスプレイ パネルや大型配電盤に取り付けるのに適しています。

99T1 電流計は、指針電流計として一般的に使用されます。電流の特定の大きさを観察するのに便利です。

適用範囲

発電所、配電施設、機械設備、船舶、航空、変圧器などの業界で広く使用されています。

国際規格

99T1 電流計は、国際的に認められた指針電流計の仕様と寸法に準拠しています。

構成構造

固定磁気回路系と可動部で構成されています。機器の磁気回路システムは、永久磁石 1、磁石の 2 つの極に固定されたポール パーム 2、および 2 つのポール パームの間に配置された円筒形の鉄心 3 を含みます。円筒形の鉄心が機器ブラケットに固定されているため、磁気抵抗が低減され、ポールパームと鉄心の間のエアギャップに均一な放射磁場が生成されます。この磁界内で可動コイル４が回転軸の周りに偏向すると、２つの有効側の磁界は常に大きさが等しく、互いに直交する。可動コイルはアルミフレームに巻かれています。シャフトは前部と後部の2つの部分に分かれています。ハーフシャフトの一端はムービングコイルのアルミフレームに固定され、もう一端はシャフト先端を介してベアリングに支持されています。また、前半軸には可動部がたわむ際に測定された電気の大きさを示す指針が設置されています。

構造的特徴

1：（機器）測定回路

電力メーターの内部回路部分とその付属品 (相互接続されたワイヤー (存在する場合) を含む)。電流または電圧によって駆動され、その一方または両方がインジケーターの測定値を決定する主な要因となります。 (電流または電圧のいずれかが測定値そのものの場合もあります)

2 電流回路

電流がインジケーターの測定値を決定する主な要因となる測定回路。

注: 電流ラインを流れる電流は、測定電流を直接表すことも、外部変流器によって供給され、外部シャントによって引き出され、測定電流に比例することもあります。

3本の電圧線

印加される電圧が測定されるインジケーター値を決定する主な要因となる測定回路。

注: 電圧線に印加される電圧は、測定電圧、外部変圧器または分圧器によって供給される電圧、または外部直列抵抗 (インピーダンス) から引き出される測定電圧に比例する電圧のいずれかになります。

4 外部測定ライン

測定値を取得する機器の外部回路部分

補助線5本

機器の操作、回路外の回路の測定に必要です。

6 補助電源

電気エネルギーを供給するための補助回路

7つの測定コンポーネント

測定要素のいくつかのコンポーネントの組み合わせ。これらは、測定対象物の動作の下で、可動部分に測定対象物に関連した動きを生じさせることができる。

可動箇所は8箇所

測定要素の可動コンポーネント。

9 表示装置

測定器の中で測定値を表示する部分。

10 インジケーター

スケールを使用して可動部分の位置を示すコンポーネント。

11：スケール定規

一連のマーカーと数値をインジケーターと組み合わせて使用​​して、測定値を取得できます。

12分割線

ダイヤル上の目盛りは目盛りを適切な間隔に分割し、インジケータの位置を決定します。

13 ゼロ分割線

文字盤上のゼロの桁のマーク。

14部門

隣接する 2 つの分割線の間の距離。

15度の数字

分割線と組み合わせた一連の数字。

16 機械的ゼロ位置

機械制御の測定要素の電源がオフになった後のインジケーターの平衡位置。この位置は、ゼロ分割線と一致する場合もあれば、一致しない場合もあります。

機械的圧縮ゼロ位置を備えた機器では、機械的ゼロ位置は分割線に対応しません。

重大な機械的反力がない機器では、機械的ゼロ位置は不確かです。

正確さ

機器の精度は精度と呼ばれ、精度とも呼ばれます。誤差の存在によって精度という概念が生まれるため、精度と誤差は双子の兄弟であると言えます。つまり、機器の精度とは、機器の測定値が真の値にどの程度近いかを指し、通常は相対パーセンテージ誤差 (相対変換誤差とも呼ばれます) として表されます。

変化

変動とは、測定された変数 (入力信号として理解できます) が異なる方向から複数回同じ値に達したときの、機器の指示値間の最大差を指します。言い換えれば、測定パラメータの小さい値から大きい値への変化（正の特性）および大きいものから小さい値への変化（逆特性）は、一定の外部条件下で測定されたパラメータが一致しない度合いです。両者の違いを楽器バリエーションと呼びます

感度

感度とは、測定パラメータの変化に対する機器の感度、言い換えれば、測定量の変化に応答する能力を指します。これは、定常状態における入力変化増分に対する出力変化増分の比率です。感度は「増幅率」としても知られ、機器の静的特性の接線上の各点の傾きです。増幅率を増やすと、機器の感度が向上します。単に感度を上げるだけでは楽器の基本性能は変わりません、つまり精度は向上しません。逆に発振現象が発生し、出力が不安定になる場合があります。機器の感度は適切なレベルに維持する必要があります。
