12kV完全絶縁インフレータブルリングスイッチ装置

12kV 完全絶縁インフレータブル リング スイッチ装置は、10kV/6kV 配電システムで広く使用されており、都市および地方のユーザーのあらゆる種類の変電所および配電システムに推奨されるスイッチ製品です。開閉装置はモジュラーユニットモードであり、さまざまな目的に応じて組み合わせることができます。さまざまな変電所での小型スイッチギヤのフレキシブルな使用に対応するために、固定ユニットと拡張ユニットの2種類の組み合わせを用意しています。

RM-12(C)/630-25ガス封入リング本体は充電部とスイッチをステンレス製ボディに封入した完全密閉構造です。開閉装置全体が外部環境条件の影響を受けないため、動作の信頼性と人の安全が確保され、メンテナンスフリーが実現します。拡張可能なバスを選択することで、任意の組み合わせを作成して完全なモジュール性を実現できます。拡張バスバーの安全絶縁とシールドにより、信頼性と安全性が保証されます。 RM-12(C)/630-25 ガス充填リング メイン ユニットは、IV ベースの自動化ソリューションも提供でき、インテリジェント スイッチの概念を形成し、現場での設置と試運転の作業負荷を最小限に抑えます。

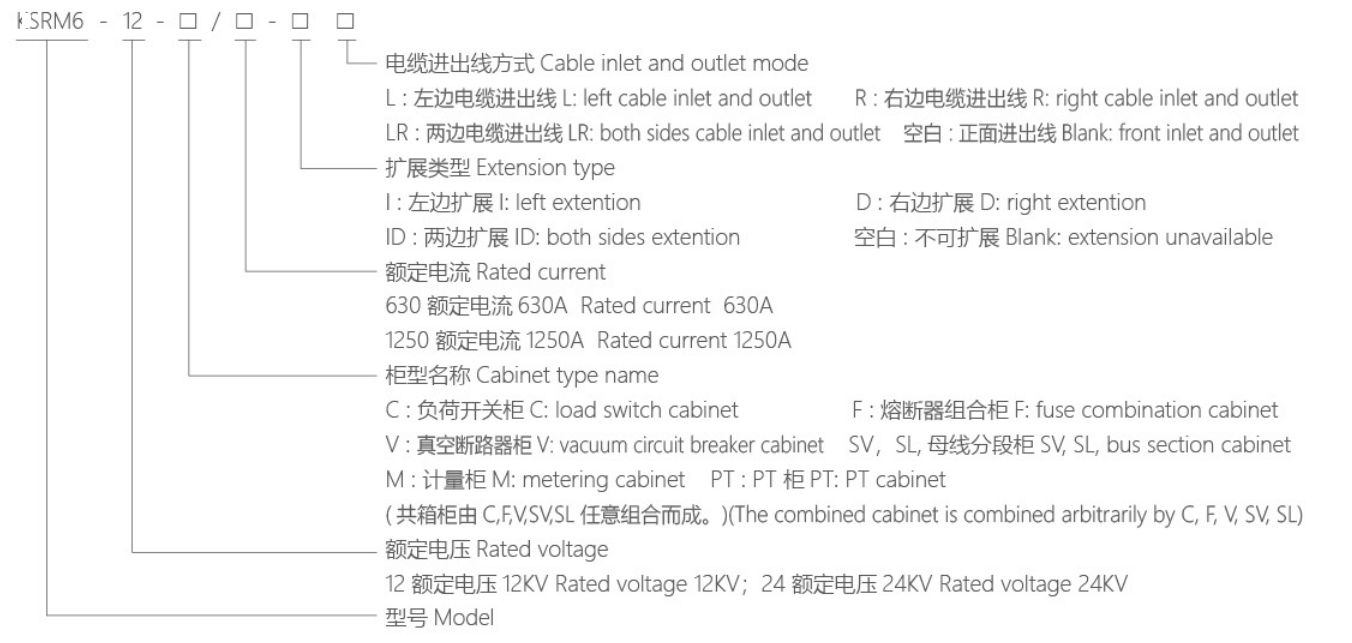

モデルと意味

・RM-12(C)/630-25シリーズのガス封入リング本体には消弧剤および絶縁剤としてSF6ガスを使用しています。

・ユニットは完全密閉・完全絶縁構造です。バスバー、スイッチ、ポイント部分はステンレス鋼のシェルで完全に囲まれており、空洞には 1.4 bar の SF6 ガスが充填されており、保護レベルは IP67 に達しています。スイッチデバイス全体は外部環境条件の影響をまったく受けず、短期間のブーディングなどの極端な条件下でもスイッチの正常な動作が保証され、製品は生涯メンテナンスフリーです。

・このユニットには信頼性が高く安全な圧力逃がしチャンネルがあり、極端な状況でもオペレーターの安全を保証できます。

・ユニットは固定ユニット組み合わせと拡張ユニット組み合わせの2種類を用意しています。

・ユニットは通常正面から出入りしますが、設置位置に応じて横出しや横展開も可能です。

・設置しやすいサイズで、狭い場所や環境条件の悪い場所にも適しています。

· ユニットには、ユーザーのさまざまなニーズを満たすために、電動モーター、遠隔制御、監視装置を装備することができます。

技術的パラメータ

注:) ヒューズの電流定格によって異なります。

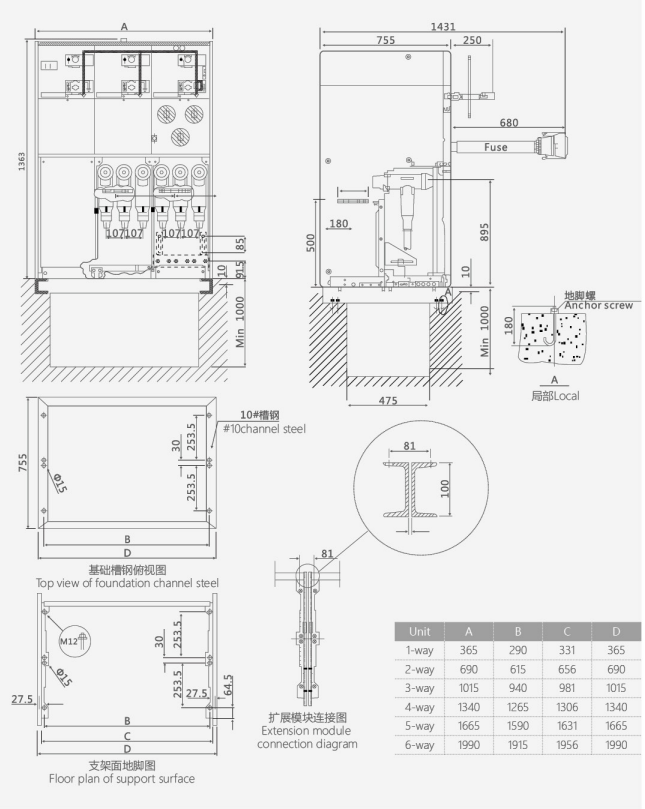

スイッチキャビネットの構造とサイズ
