中国の大手サプライヤーとして、Keeya は固体絶縁リング メイン ユニットを使用した最先端のソリューションの提供を専門としています。当社の高品質製品は、配電における信頼性と効率性を実証しています。 Keeya は卓越性を重視し、先進的なリング メイン ユニットの信頼できる供給源としての地位を確立し、業界の進化するニーズを満たすソリューションを提供します。固体絶縁リングメインユニットの分野で一流の製品とサービスを提供する当社と提携してください。

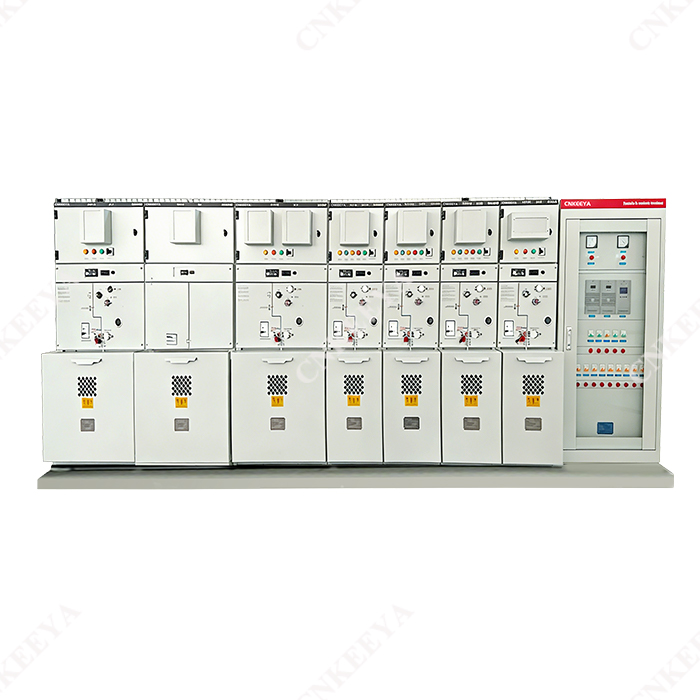

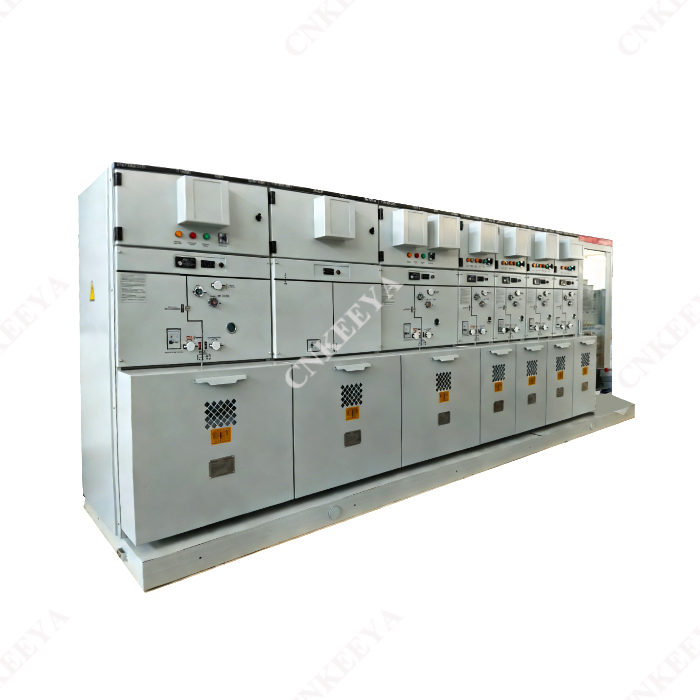

モデル: GTXGN□-12

お問い合わせを送信

製品説明

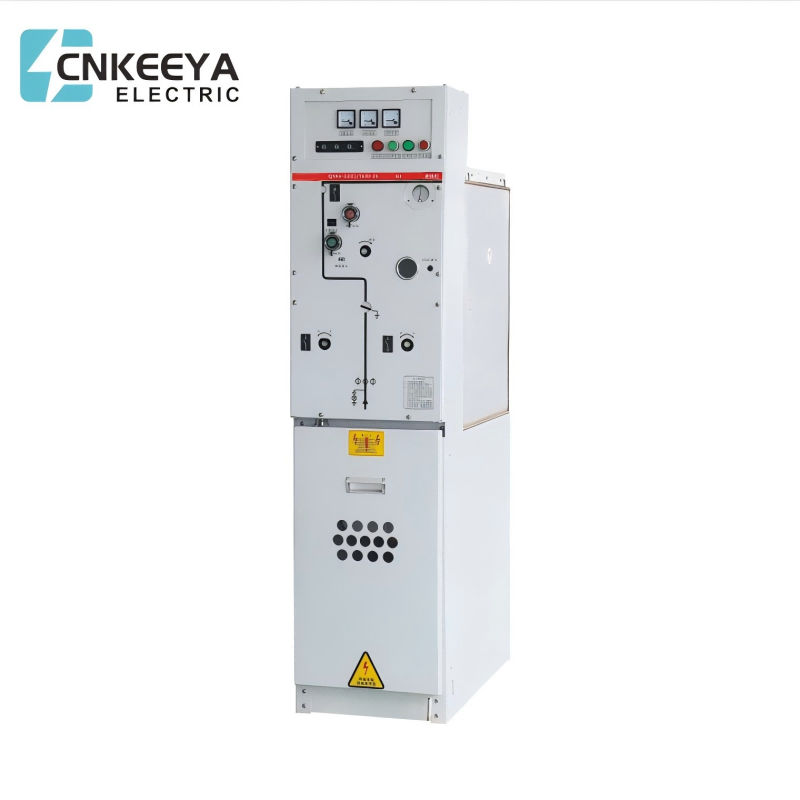

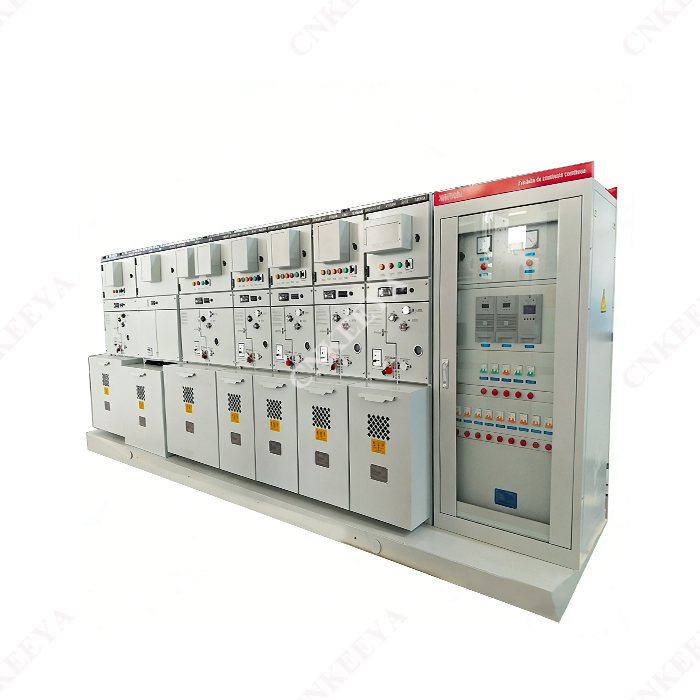

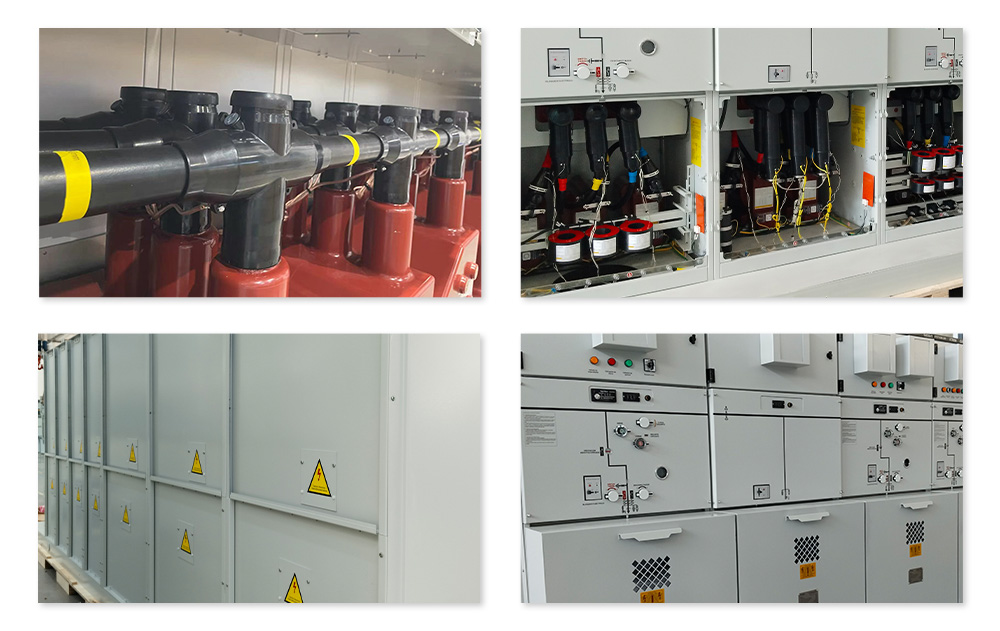

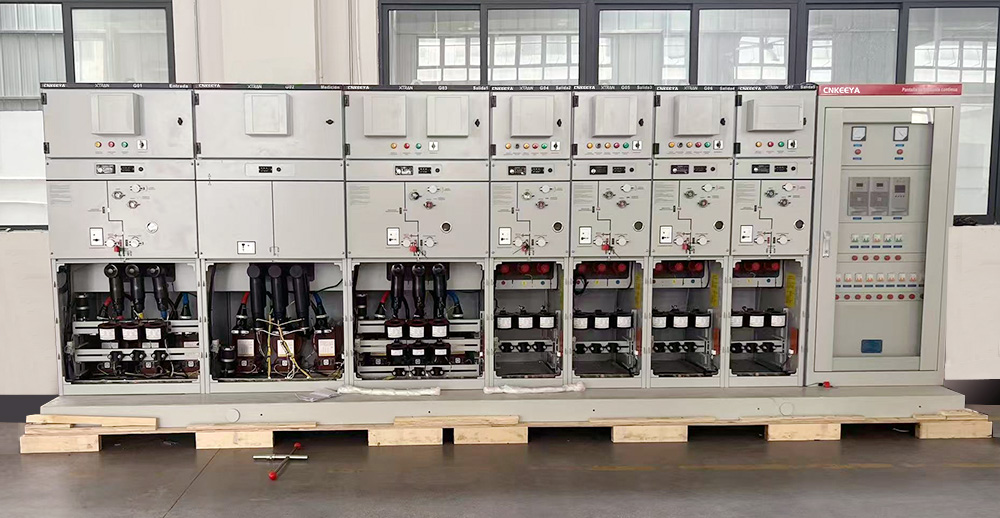

中国に本拠を置く評判の高いサプライヤーである Keeya は、効率的で信頼性の高い配電ソリューションのための高品質の固体絶縁リングメインユニットの提供を専門としています。 GTXGN □-12 固体絶縁リング本体は、当社が開発した新世代の環境保護型複合絶縁リング本体です。主にVユニット(サーキットブレーカーユニット)、Cユニット(ロードスイッチユニット)、Fユニット(コンビネーションユニット)の3つの部分で構成されており、各ユニットは単独で使用することも、自由に拡張することもでき、その構造はインテリジェントに分割されています。制御計器室、操作機構および主要部、計器室はマイコン保護(コントローラー)と一致することができ、スプリング操作機構を使用し、主要部はAPGの自動ゲルプロセスを採用し、遮断スイッチと消弧室は完全に装備されています。エポキシ樹脂で封入されており、バスとの接続には特殊なジョイントを使用しています。

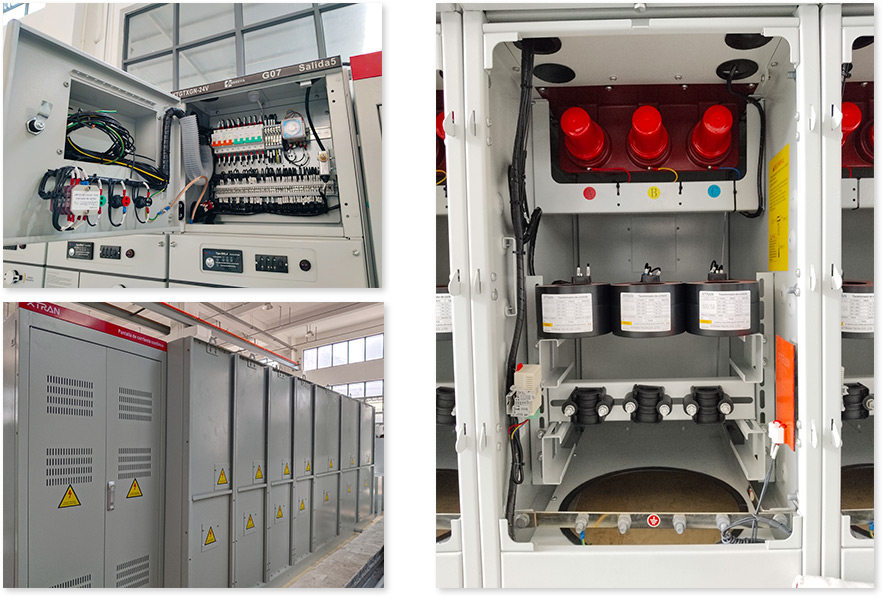

消弧室は特殊な銅とクロムの接点材料、タイプ R 縦磁性ペルド接点を採用し、完全な 1 回のシールプロセスを採用しています。この消弧室の短絡電流遮断能力と安定性、電気的寿命、温度上昇と絶縁レベル(銅とアルミニウムの接点材料、カップ状の縦方向磁性ペルド接点構造、および不完全なワンタイムシールプロセス)は明らかに優れていました。以前のものに比べて改善されました。操作機構はスイッチと一体化された弾性操作機構を採用しています。つまり、遮断スイッチとメインスイッチの弾性操作機構が一体化されており、インターロックを便利に実現でき、機構部品が少なく、不要な伝達リンクが削減されます。信頼性が高く、ユーザーのニーズに合わせて電気操作も搭載可能です。

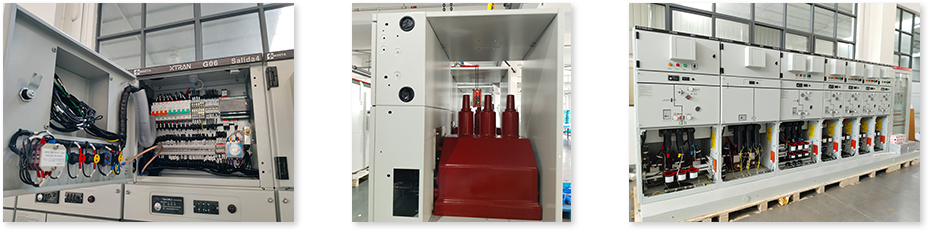

固体絶縁全閉開閉装置:主な絶縁媒体と導電接続に固体絶縁材料を採用しています。絶縁スイッチ、接地スイッチ、メインバス、分岐バス、その他の主要な電気回路が単一または結合された後、固体絶縁媒体が包まれ、特定の機能を備えた 1 つまたは複数のモジュールにパッケージ化されます。これらのモジュールは、完全な絶縁と再結合または拡張が可能であり、完全な密閉性能。 3連機構により負荷電流の開閉が可能で、手動・電動操作も実現します。


使用条件

●周囲温度:-45℃+45℃

● 湿度: 最大平均相対平均 ≤95%、月平均 ≤90%

● 高度: ≤4000 メートル

●耐震性能:8度

●保護等級:ボディ通電ヒューズチューブはIP67、スイッチキャビネットシェルはIP3X


エグゼクティブスタンダード

GTXGN□-12

固体絶縁リング本体

● IEC 62271-1-2017 高電圧開閉装置および制御装置パート 1: 共通仕様

● IEC 620071-200-2003 高電圧開閉装置および制御装置パート 200: 1kV を超え 52kV までの定格電圧用の AC 金属密閉開閉装置および制御装置

● GB3906-2006 定格電圧 3.6kV を超え 40.5kV までの交流金属密閉開閉装置および制御装置

● GB/T11022-2011 高電圧開閉装置および制御装置規格の共通仕様

● GB1984-2014 高電圧交流回路ブレーカー

● GB1985-2014 高圧交流断路器および接地開閉器

● GB3804-2017 定格電圧 3.6 kV 以上 40.5 kV 未満用の高電圧交流スイッチ

● DL/T404-2018 定格電圧 3.6kV を超え 40.5kV までの交流金属密閉開閉装置および制御装置

●Q/GDW730-2012 12kV固体絶縁リング本体仕様


技術パラメータ

開閉装置の技術パラメータ

アイテム

ユニット

価値

定格電圧

KV

12

定格周波数

Hz

50

定格電流

A

630

1250


定格絶縁レベル

電源周波数耐電圧

絶縁距離

KV

48

位相-位相

KV

42

位相アース

KV

42

雷インパルス耐電圧

絶縁距離

KV

85

位相-位相

KV

75

位相アース

KV

75

(1s)定格短絡遮断電流

25

31.5

(4s)定格短時間耐電流

25

31.5

(1p)定格ピーク耐電流

63

80

(1ma) 定格短絡電流(ピーク)(1ma)

63

80

エンクロージャの保護レベル


IP4X

動作モード


バネ蓄電式


安全性と環境保護

隔離ナイフの視覚的隔離距離

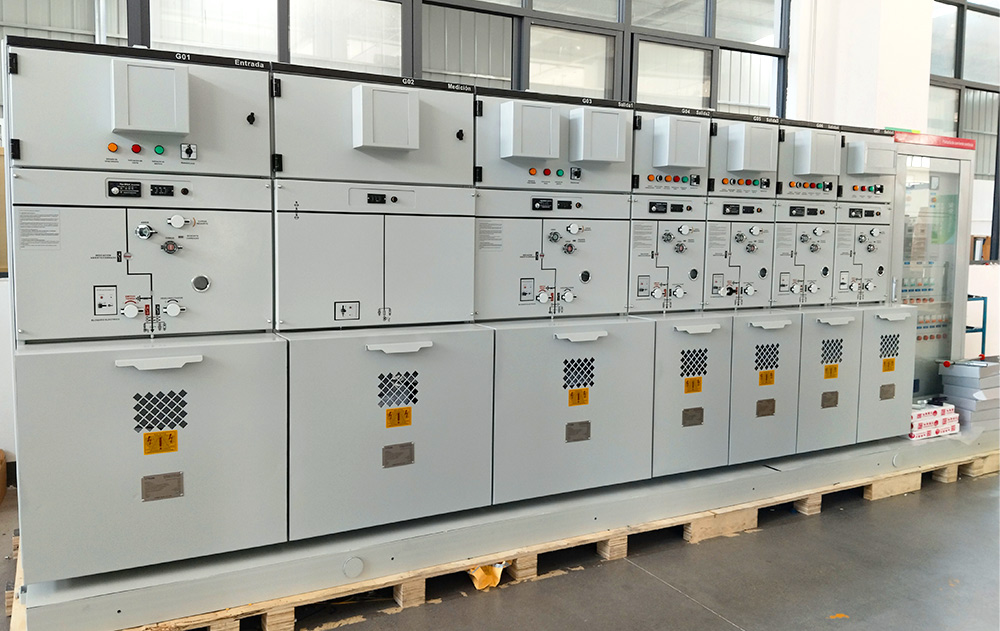

キャビネットの前面には、絶縁距離を一目で確認できる視覚窓があり、絶縁オン位置、絶縁オフ位置、および接地オン位置を確認できます。 3 つの作業位置があり、現場スタッフが隔離ナイフの位置を確認および決定するのに便利で安全です。


内部アーク設計

内部アーク放電圧力バルブ: 製品内部にアーク放電が発生すると、圧力解放バルブから圧力が解放され、アークはケーブルシュートに排出され、オペレーターへの偶発的な怪我を防ぎます。


環境保護

外形サイズ

モデル

幅(mm)

奥行き(mm)

高さ(mm)

サーキットブレーカーキャビネット(V 戸棚)

400

887

1450

負荷開閉器キャビネット(Cキャビネット)

400

887

1450

ヒューズコンビネーションキャビネット(F 戸棚)

500

887

1450

)計量キャビネット(M 戸棚)

750

887

1450

昇降キャビネット、直結キャビネット(Dキャビネット)

400

887

1450

変圧器キャビネット(PT) 戸棚)

400

887

1450

ロードスイッチ昇降キャビネット(SLキャビネット)

800

887

1450

サーキットブレーカー昇降キャビネット(SVキャビネット)

800

887

1450
