装甲取り外し可能AC金属密閉開閉装置
  • 装甲取り外し可能AC金属密閉開閉装置装甲取り外し可能AC金属密閉開閉装置

装甲取り外し可能AC金属密閉開閉装置

中国を拠点とする大手メーカーとして、Keeya は、最先端のテクノロジーと手頃な価格を組み合わせたカスタマイズ可能なソリューションである装甲着脱式 AC 金属密閉スイッチギアを自信を持って導入します。 Keeya では、カスタマイズされたソリューションの重要性を理解しており、カスタマイズへの取り組みはこの開閉装置の設計に例示されています。

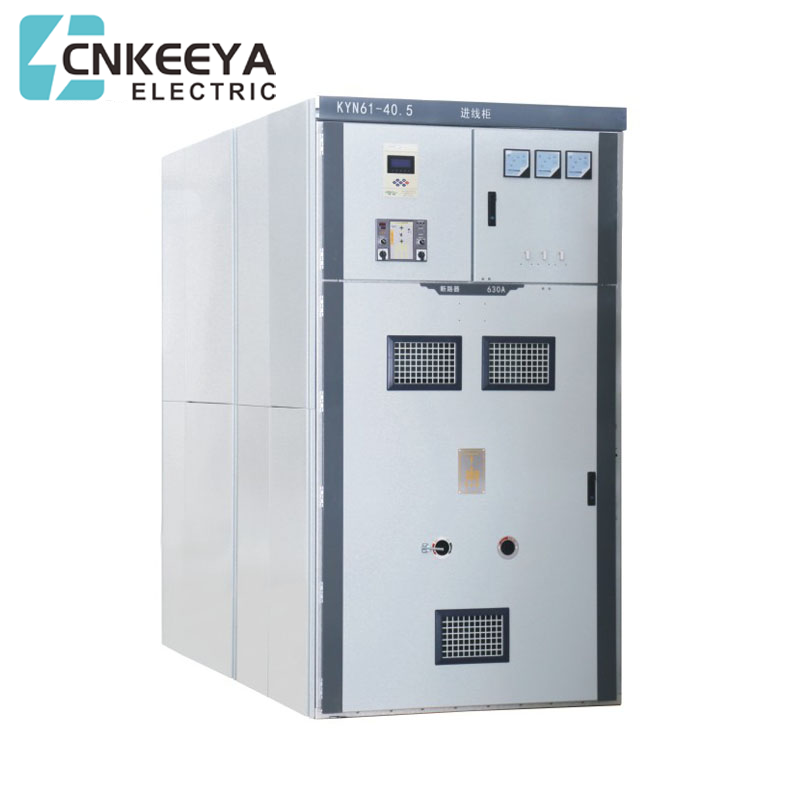

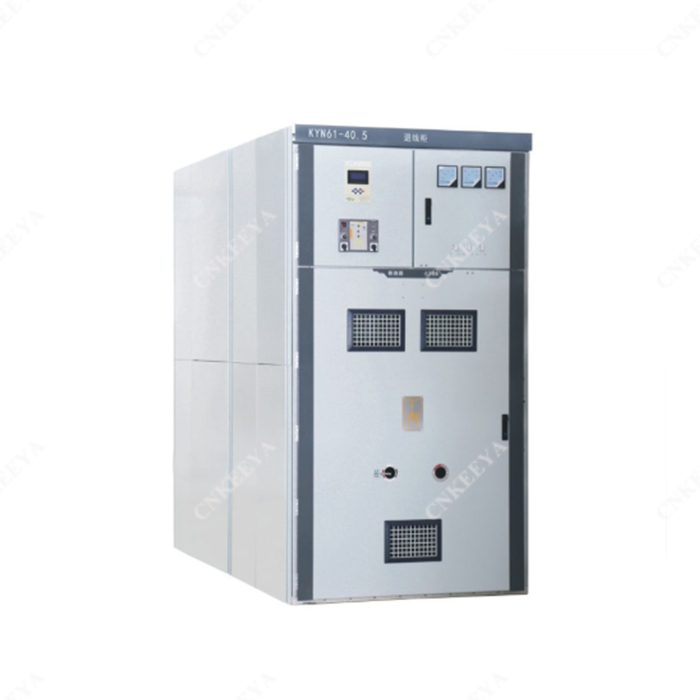

モデル: KYN61-40.5KV Switchgear

お問い合わせを送信

製品説明

中国の著名なメーカーである Keeya は、堅牢な配電用に設計された多用途でカスタマイズ可能なソリューションである装甲着脱式 AC 金属密閉開閉装置を自信を持って導入します。メーカーとして、Keeya はお客様の固有のニーズを満たすカスタマイズを重視しています。カスタマイズされたソリューションを提供するという当社の取り組みは、手頃な価格へのこだわりと一致しています。装甲着脱式 AC 金属密閉スイッチギアは、高品質の製品を低価格で提供するという Keeya の約束を反映しています。このため、Keeya は開閉装置ソリューションに柔軟性と費用対効果の両方を求める企業にとって信頼できる選択肢となり、さまざまなアプリケーションで信頼性の高いパフォーマンスを保証します。


KYN61-40.5 (Z) 装甲取り外し可能な交流金属密閉開閉装置 (以下、開閉装置と呼びます) は、定格電圧 40.5KV の AC 50 Hz 三相の屋内配電装置の完全なセットです。主に発電所、変電所、および発電所に使用されます。産業および鉱業企業が電気エネルギーを受け取り、分配して回路を制御、保護、監視することができ、頻繁に操作する場所にも使用できます。開閉装置はGB3906-2006、GB/T11022-2011およびDL/T404の規格を満たしています。 -2018


主な特徴

●キャビネット構造は組立式、ブレーカーは手押し車ボア式構造を採用しています。

●新型複合絶縁真空遮断器を搭載しており、互換性が良く交換が容易な特性を持っています。

●手押し車のフレームにネジナット押し機構を装備しており、手押し車の移動が容易で、誤操作による推進構造の損傷を防止します。

● キャビネットのドアを閉じた状態でもすべての操作を実行できます。

●メインスイッチ、手押し車、配電盤扉間の連動は「Pve防止」機能を満たす強制メカニカルロック方式を採用しています。

●ケーブルルームには十分なスペースがあり、複数のケーブルを接続できます。

● 高速接地スイッチは、接地および短絡を閉じるために使用されます。

●ケーシングの保護等級はIP3X、手押し車室扉開放時の保護等級はIP2Xです。

●この製品はGB3906-2006、DL/T404-2018に準拠しており、国際規格IEC298を参照しています。


使用条件

●周囲温度:上限+40℃、24時間以内に測定した平均値は35℃を超えず、下限-10℃。

● 標高: 海抜 1000 メートル以下。

● 相対湿度: 日平均 95% 以下、月平均 90% 以下。

●震度:8度以下。

● 水蒸気圧:日平均2.2kPa以下、月平均1.8kPa以下。

● 周囲環境: 爆発前または爆発の危険がなく、重大な汚染がなく、化学腐食や激しい振動もありません。


技術パラメータ

真空スイッチキャビネットの主な技術パラメータ

いいえ。 アイテム ユニット 価値
1 定格電圧 kV 40.5
2 定格電流 A 1250 1600 2000
3 定格周波数 Hz 50
4 定格短時間耐電流 kA 20 25 31.5
5 定格ピーク耐電流 kA 50 63 80
6 定格電源周波数耐電圧 kV 95/1分
7 定格雷インパルス耐電圧 kV 185
8 定格短絡時間 s 4
9 保護レベル kA IP3X


真空遮断器の主な技術パラメータ

いいえ。 アイテム ユニット 価値
1 定格電圧 kV 40.5
2 定格周波数 Hz 50
3 定格電源周波数耐電圧 kV 95/1分
4 定格雷インパルス耐電圧 kV 185
5 定格電流 A 1250 1600 2000
6 定格短時間耐電流 kA 20 25 31.5
7 定格短絡遮断電流 kA 20 25 31.5
8 定格ピーク耐電流 kA 50 63 80
9 定格短絡時間 MS 4
10 開始時間 MS 30≦t≦60
11 閉店時間 MS 50≦t≦60
12 定格短絡遮断電流時間 時間 20
13 機械的寿命 時間 10000


スイッチキャビネットの設置

●電気室の高さ:≥4500mm。

● キャビネットの背面と壁の間の距離: ≥1500mm。

●基礎フレームの平面度:≤ 1mm/m²。

● 基礎の埋め込まれたチャンネル鋼は地面から 3mm を超えてはなりません。

● ボルトまたは溶接により基礎に固定できます。開閉装置の重量は約 1800kg。

●開閉装置操作廊下幅(単柱):≧3000mm、複柱(対面)≧4000mm。


注文方法

ご注文時にご指定ください:

●主回路ソリューション番号、目的、単線系統図、配置図、配電室配置図。

●補助回路配線概略図、端子配置図。

● 開閉装置内の電気部品のタイプ、仕様、および数量。

● 開閉装置およびその他のラッチ装置および自動装置の制御、測定および保護機能の要件。

● 開閉装置または引込線キャビネット間でバス トレイ接続が必要な場合は、バス トレイの定格搬送容量、バス トレイのスパン、地面からの高さなどのデータを提供する必要があります。

● 付属品やスペアパーツが必要な場合は、モデルと数量を提示する必要があります。

● 特殊な環境条件で使用されるスイッチギヤについては、注文時に詳しく説明する必要があります。
