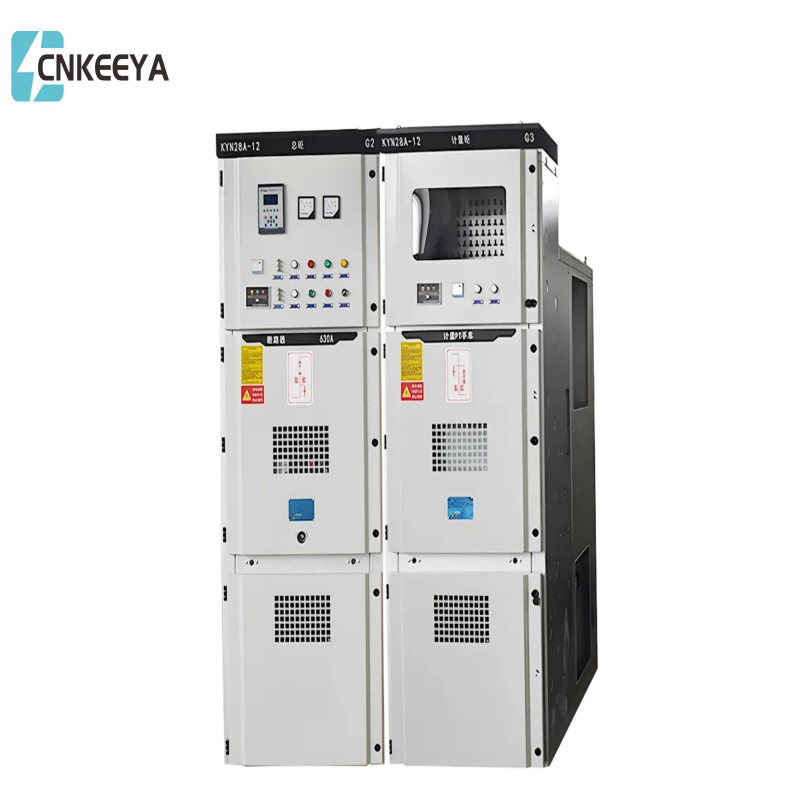

KYN28-24KVスイッチギア
  • KYN28-24KVスイッチギア KYN28-24KVスイッチギア

KYN28-24KVスイッチギア

電気産業の評判の良いメーカーであるCnkeeyaは、誇らしげにKyn28-24KVスイッチギアを提示します。これは、最適な電力分布用に設計された高品質のソリューションです。費用対効果に対する私たちのコミットメントは、この開閉装置の競争力のある価格設定で明らかです。

モデル: KYN28-24KV

お問い合わせを送信

製品説明

メーカーとして、Cnkeeyaは最高の製品を低価格で提供することを優先し、クライアントが品質と手頃な価格の両方から利益を得ることを保証します。 KYN28-24KVのスイッチギアは、パフォーマンスを損なうことなく費用対効果の高いソリューションを提供することに対する献身の証として立っており、多様なアプリケーションで信頼性の高い予算に優しい開閉装置オプションを求めている人にとっては好ましい選択肢になります。


この製品は、GB3906-20063.6-40.5KV ACメタルエキシソシールおよびコントロールギア*、GB/T11022高電圧スイッチギアとコントロールギアの一般的な技術的要件 '、IEC62271200 ACメタルエキシードのスイッチギアおよびコントロールギアを備えた1KVおよびdlyの拡張を備えたコントロールギアを備えたIEC62271200 ACメタルエキシソシールおよびコントロールギアの一般的な技術要件を満たしています。 AC高電圧スイッチギア '。


Kyn28-24

装甲の取り外し可能なACメタル駆動型のスイッチギア

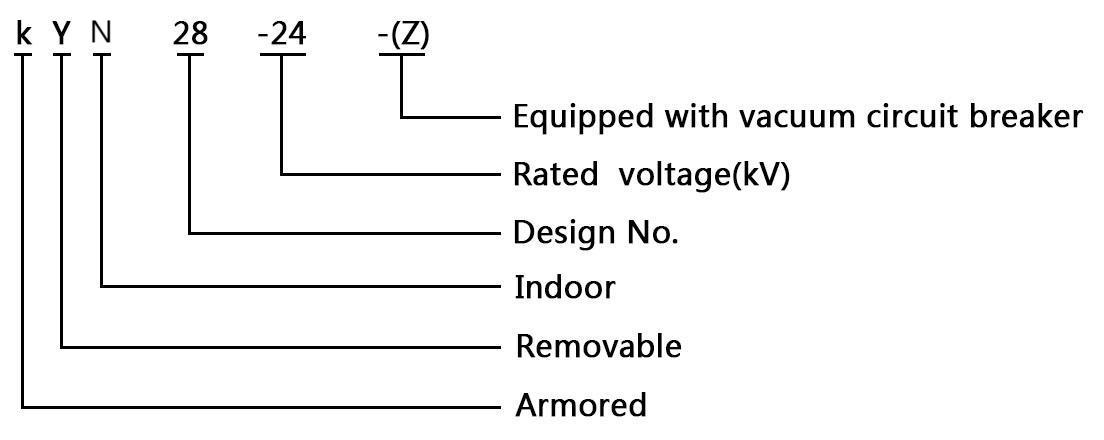

モデルと意味


サービス条件

周囲の気温:最高温度40℃、最低温度-15℃;

●相対湿度:毎日の平均95%以下、毎日の平均蒸気圧は2.2kpa以下、毎月の平均90%以下、毎月の平均蒸気圧力1.8kpa以下。

●高度:1000m以下。

地震強度:8度以下。

●周囲の空気は、腐食性または可燃性ガス、水蒸気、その他の明らかな汚染がない必要があります。

●頻繁な暴力振動はありません。

GB3906で指定された通常の環境条件を超える使用するには、ユーザーとメーカーの間で交渉する必要があります。


技術パラメーター

アイテム

ユニット

価値

定格 電圧

KV

24

定格 頻度

Hz

50

回路ブレーカーの定格電流

A

630,1250,1600,2000,2500,3150,4000

定格 スイッチキャビネットの電流

A

630,1250,1600,2000,2500,3150,4000

定格動的電流(4s)

kA

16,20,25,31.5,40,50

定格安定した電流(ピーク)

kA

40,50,63,80,100,125

定格の短絡壊れた電流

kA

16,20,25,31.5,40,50

定格の短絡メイキング 現在

kA

40,50,63,80,100,125


1分の電力頻度に耐える電圧

ポールポール、極地

KV

65

横切って 分離距離

KV

79

 稲妻の衝動

耐えられます 電圧(ピーク)

ポールポール、極地

KV

125

横切って 分離距離

KV

145

保護レベル


ip4x for エンクロージャー、IP2x for 隔離室とサーキットブレーカールームが開いています

注:CTの短絡容量は個別に考慮する必要があります。


Kyn28-24

装甲の取り外し可能なACメタル駆動型のスイッチギア

製品構造機能

スイッチギア構造(図1を参照)。

完全に金属装甲、組み立てられた構造、幅広い組み合わせ溶液。

●キャビネット本体は、輸入アルミニウムおよび亜鉛コーティングされた薄鋼プレートで作られており、ミンジ工作機械で加工され、高度なマルチエッジ折りたたみ技術を採用し、リベットナットと高強度ボルトで接続され、高精度、軽量、高強度、強力な部品の強力な汎用性を備えています。

●LTには、VS1-24シリーズまたはインポートされたVD4シリーズ真空回路ブレーカーを装備し、幅広い適用、高い信頼性、長いメンテナンスのない年を備えています。

●ハンドカートには作業位置とテスト位置が装備されており、各ポジションには、安全で信頼性の高いポジショニングおよびディスプレイデバイスが装備されています。

●あらゆる種類のハンドカートをモジュール式ビルディングブロックに従って変更でき、同じ仕様のハンドカートが自由に交換可能になり、さまざまな仕様のハンドカートが入力できないようにします。

●グランドスイッチのインストールモード

A.キャビネットの両面メンテナンスの利便性のために、キャビネットの中央部(フロントマウントタイプ)にインストールされました。

B.キャビネットの背面(後部タイプ)にインストールして、壁にスペースを節約しました。

●現在の変圧器の設置方法:

A.キャビネットの後ろにあるケーブルルームの正面にインストールされています。

B.大きな曲げプレートの底に登録されています。

● Up to 9 single-core cables can be installed in the cable room.

●各高圧室には、個人の安全を確保するための圧力緩和チャネルがあります。

●信頼性の高いインターロッキングデバイスは、「5つの再発明」の安全要件を完全に満たしています。

●ハンドカートは特別なトラックで輸送されます。特別なトラックは、軽量で柔軟な動作です。

●フロントドアとバックドアには、屋内コンポーネントの作業状況を簡単に観察できる観測窓が装備されています。


Kyn28-24

装甲の取り外し可能なACメタル駆動型のスイッチギア

キャビネットのアウトラインサイズを切り替えます

Kyn28-24

A.バスルーム

B.サーキットブレーカーハンドカートルーム

C.ケーブルルーム

D.リレーインストルメントルーム

1。エンクロージャー

2。ブランチバス

3。バスブッシング

4。メインバス

5.接触を修正しました

6.接触ボックスを修正しました

7。電流変圧器

8。グランドスイッチ

9。ケーブル

10。停止

11。メインバスの接地

12。 組み立てられたパーティションプレート

13。パーティションプレート(バルブ)

14。セカンダリプラグ

15。サーキットブレーカーハンドカート

16。加熱装置

17。 取り外し可能なタイプの水平パーティションプレート

18。 グランドスイッチ動作メカニズム

19。ベースプレート

20.圧力緩和装置

21。コントロール導体溝


注文命令

●メイン回路ソリューションの描画番号、目的およびシングルラインシステムの描画、定格電圧、定格電流、定格短絡遮断電流、流通ルームのレイアウト、スイッチギアの配置と構成図など。

●スイッチギア制御、測定および保護機能の要件、およびその他のロックおよび自動デバイスの要件。

●スイッチギアの主要な電気部品のモデル、仕様、および量。

●LFバストレイ接続は、スイッチギアまたは着信ラインキャビネットの間に必要です。バストレイの定格型容量、バストレイのスパン、地面からの高さなどの特定の要件が提供されます。

●特別な環境条件で使用されるスイッチギアは、注文時に指定する必要があります。
