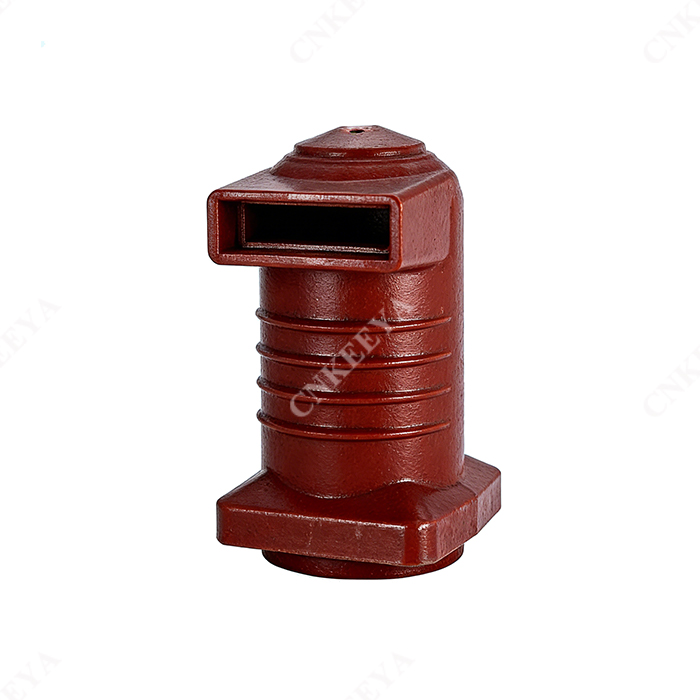

CH3-10Q/150 630~1250A 中間配電盤の接点箱

CNKEEYA、CH3-10Q/150 630~1250A 中間取付け開閉装置キャビネットのコンタクトボックス、評判の良い工場および信頼できるサプライヤーである CNKEEYA は、中間取付け開閉装置キャビネット専用に設計されたプレミアムグレードのコンタクトボックスである CH3-10Q/150 を自信を持って提供します。 CNKEEYA の高度な製造施設によって作られたコアコンポーネントとして、このコンタクトボックス (定格電流 630 ～ 1250A、定格電圧 12kV) は、高性能エポキシ樹脂複合材料を使用して細心の注意を払って製造され、最先端のインテリジェント生産プロセスを通じて精密成形され、電力伝送システムにおいて比類のない絶縁保護と妥協のない信頼性を実現します。 CH3-10Q/150 は、電気絶縁、静的動的接触接続、および安定した電流伝導という重要な機能を満たすように設計されており、13.2kV での部分放電レベル ≤3pC を誇り、42kV の電源周波数耐電圧 (1 分間) および 75kV の雷インパルス電圧に耐え、湿気、塵、埃に耐える IP67 保護等級を達成するという、CNKEEYA の優れた技術への取り組みを示しています。腐食剤。

技術仕様

CH3-10Q/150 ミドルセットキャビネットコンタクトボックスシリーズ

概要

1.コンタクトボックスはAPG技術によるエポキシで形成されており、さまざまなスイッチキャビネットの絶縁絶縁と接続遷移に使用されます。

2.高度:≤1000m

3. 周囲温度:+40℃~10℃

4. 相対湿度は、周囲温度 +20 °C で 95% を超えてはなりません。

5. コンタクトボックスの絶縁に重大な影響を与える可能性のあるガス、蒸気、粉塵、爆発性または腐食性物質が存在しないこと。

6. アースへの銅接点は、周波数試験電圧 (実効値) 42kV で 5 分間、雷インパルス電圧 (ピーク値) 75KV に耐える必要があります。

7. コンタクトボックスを定格電流で長時間使用する場合、取り出し端子の温度は65℃を超えないようにしてください。

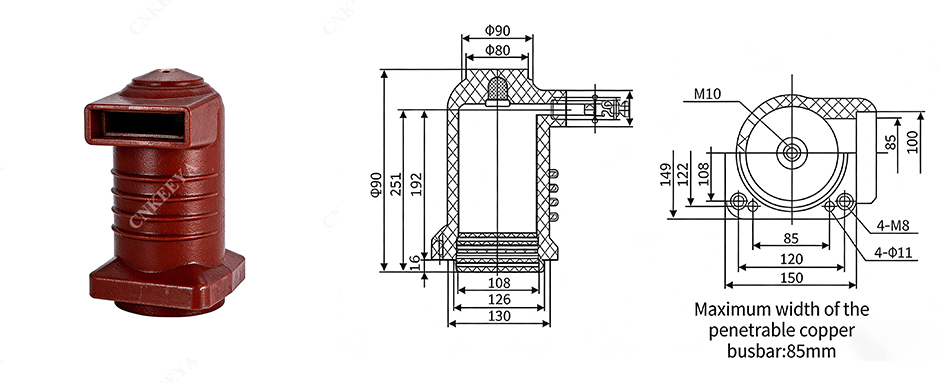

8. コンタクトボックスの外形および取付寸法は添付図をご参照ください。

使用するシーン

送配電システム

CNKEEYA の絶縁アーク チャンバーは 630A ～ 1250A のアプリケーション向けに定格されており、高度な APG 成形プロセスを介して高級エポキシ樹脂から巧みに製造され、優れた絶縁性能と並外れた機械的強度を実現します。 KYN28 シリーズなどの標準的な金属被覆開閉装置とシームレスに統合できるように設計されており、真空サーキットブレーカーに信頼性の高いアーク抑制と堅牢な絶縁保護を提供し、電気開閉装置システムの安定かつ安全な動作を保証します。
