電気インフラの分野では、中国に拠点を置く Keeya は、高電圧シャント コンデンサの設置に関する専門知識で最前線に立っています。 Keeya は、特定のクライアントのニーズに合わせてソリューションを調整し、カスタマイズされた耐久性のある設置への取り組みを体現しています。
Keeya は、著名な工場であり信頼できるサプライヤーであり、高電圧シャント コンデンサの設置のための最先端のソリューションの提供を専門としています。革新と精密エンジニアリングに注力する当社の工場は、高電圧システムの電力品質と効率を向上させるように設計された高度なコンデンサ設備の製造に優れています。
Keeya は、パーソナライズされた高電圧シャント コンデンサ設置ソリューションを提供する能力を備えており、高電圧シャント コンデンサをさまざまな電気システムにシームレスに統合できます。耐久性のある構造で知られるこれらの設備は、さまざまな運用上の要求に直面した場合でも長寿命と信頼性に対する Keeya の取り組みを示しています。 Keeya はカスタマイズと耐久性に重点を置いているため、高電圧電気ネットワークの回復力とパフォーマンスを向上させる信頼できるパートナーとしての地位を確立しています。
TBB シリーズ高電圧並列コンデンサ デバイス (以下、デバイスと呼びます) は、AC 50HZ および III 10KV 電源シリーズに適しています。
●定格動作電圧は10kVで、定格電圧の1.1倍以下で長時間動作可能です。
● 二乗平均平方根値が 1.3Un を超えない場合、設備は定格周波数、定格正弦波電圧、電流で遷移状態なしに連続的に動作できます。
● 設置には、過電流、過電圧、不足電圧およびその他のシステム障害に対する保護機能が備わっています。
● コンデンサの内部故障を保護するために、単一セットのヒューズ保護に加えて、さまざまな主配線形式に応じて異なるリレー保護も備えています。
● 設置の設計と処理は、GB50227-1995 シャント コンデンサの設置設計コードおよび JB711-1993 高電圧シャント コンデンサの設置に準拠する必要があります。

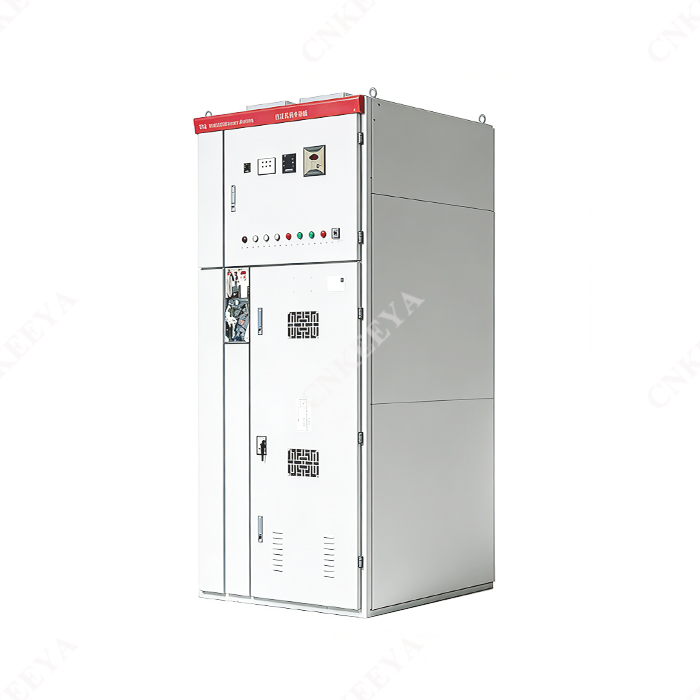

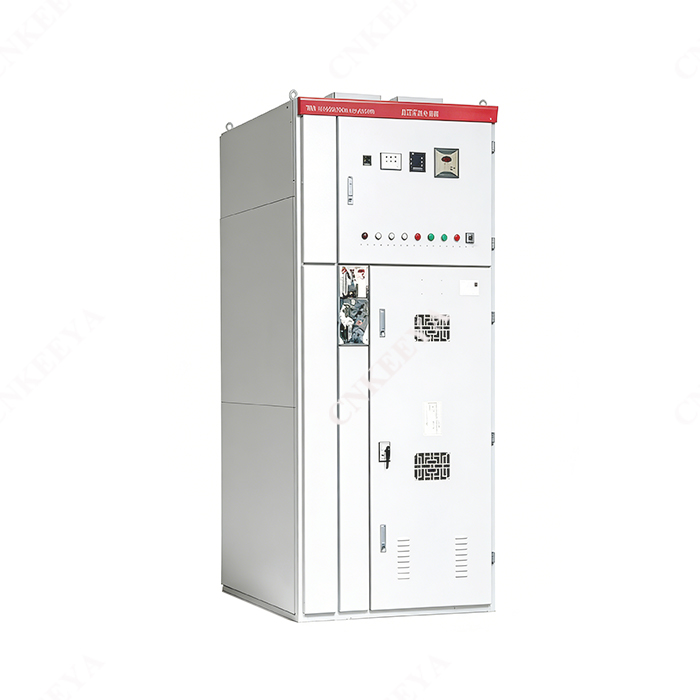

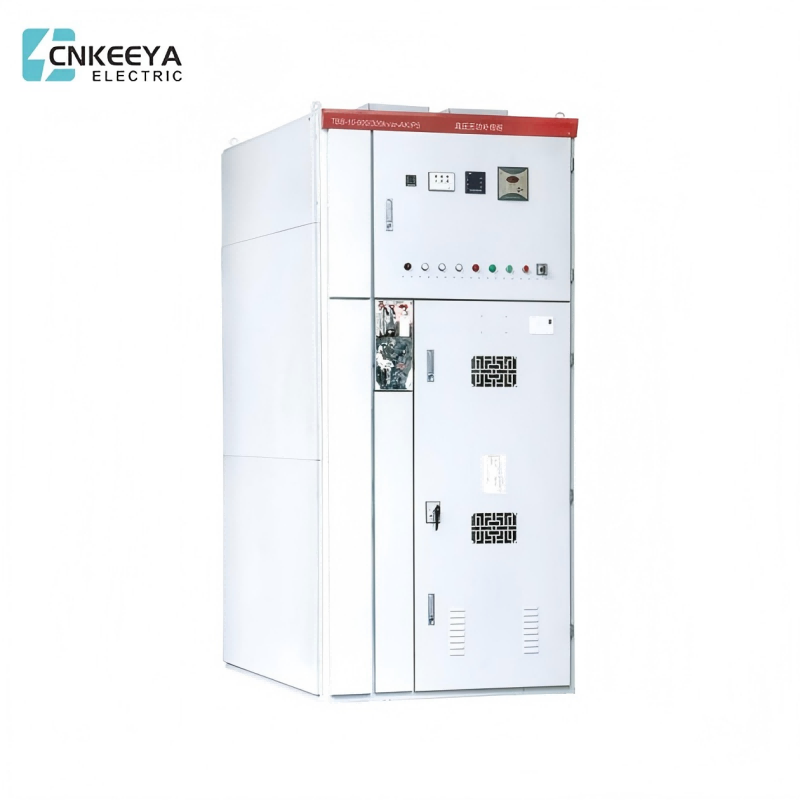

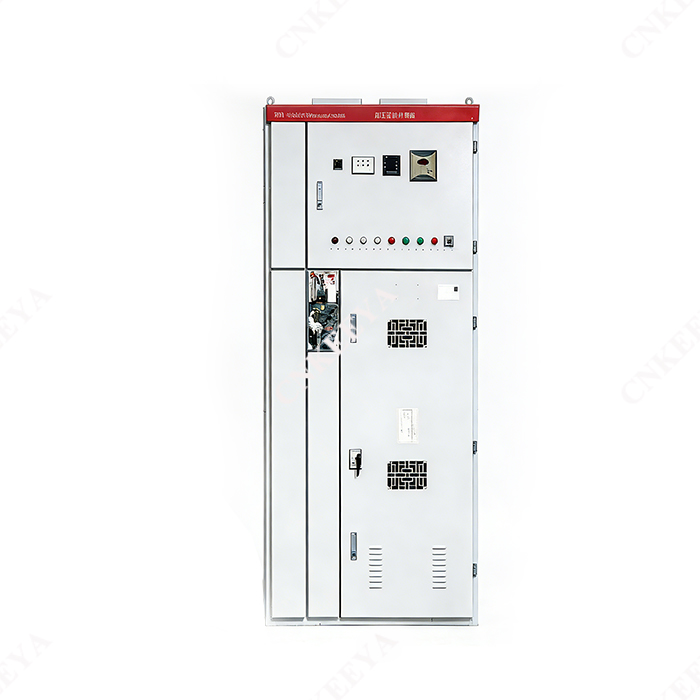

TBB高電圧シャントコンデンサの設置
設置の構造は、キャビネットタイプとアセンブリタイプに分類されます。アセンブリタイプは、チップタイプと完全分解タイプにも分類できます。キャビネット構造は、最初に工場に設置され、その後、コンポーネントが削除され、番号が付けられ、輸送されます。屋内で見ると、主にチップタイプが取り扱いに便利です。完全組み立てタイプは通常屋外で使用され、主に溶融亜鉛めっきに便利です。 この装置は主にリアクターキャビネット、放電キャビネット、コンデンサーキャビネットで構成されています。
●反応器キャビネット
リアクトルキャビネットは主に投入突入電流を制限し、高調波を抑制するために使用されます。投入突入電流を制限する場合、リアクトル XL=(0.1 ～ 1)%XC、5 つ以上の高調波を抑制する場合、XL=(5 ～ 6)%XC ; 3 つ以上の高調波が抑制される場合、XL=(12~13)%XC。
●放電キャビネット
放電キャビネットは主に、放電コイルまたは変圧器、酸化亜鉛避雷器および接地断路器で構成されています。放電コイルはコンデンサバンクに並列に接続されています。コンデンサバンクが電源から切り離されると、その放電性能により残留電圧が低下します。コンデンサバンクの電圧を定格電圧のピーク値から5秒以内に50V未満にします。酸化亜鉛避雷器は、スイッチングコンデンサバンクによって引き起こされるスイッチング過電圧を制限するために使用されます。接地断路器は、停電保守中にバスを接地するために使用されます。上記の構成は、ユーザーの要件に応じて調整できます。回線接続モードがダブルスターの場合、コンデンサキャビネットは2列または2層構造にし、変流器をキャビネットに追加して設置する必要があります。
●コンデンサキャビネット
コンデンサキャビネットは主にヒューズとコンデンサで構成されており、コンデンサの内部破壊が50%～70%に達するとヒューズが溶断し、故障したコンデンサを電源回路から切り離し、事故の拡大を防ぎます。
● シャントコンデンサの取り付けの組み立て
この設備は主に、組立コンデンサ、放電コイル、避雷器、接地開閉器、電気リアクトルを組み合わせるために使用されます。組立コンデンサは、絶縁物で満たされた箱の中に、ヒューズを内蔵した単一のコンデンサを適切な数だけ取り付けることです。このボックスには、圧力リリーフバルブと、アラームとトリップ接点を備えた温度コントローラーが装備されています。設置には、ボア面積が小さい、設置が簡単、操作とメンテナンスが便利などの利点があります。
TBB高電圧シャントコンデンサの設置
1. 6 埋め込み #10 チャネル鋼 下向きに開いたフック。
2. 埋め込み鋼板4枚と フック;
3. コンクリートストラップ;
4. 埋め込み鋼板とフック;
5. 埋め込み鋼板とフック に均一に分布しています。 周。
設置の一般的な一次回路ソリューションを図 1 に示します。ここでは、ユーザーの要件に従って接地スイッチが設置されます。設置時には放電キャビネット内に設置し、キャビネットの奥行きを1200mmに変更します。
● システム容量 (kVA) および主な配線ソリューション、システム負荷および動作モード。
● 高調波数、各高調波電圧、高調波電流内容（メーカーがユーザーに代わって測定できます）。
● システム力率、補償後の力率、および総補償容量（メーカーはユーザーに代わって設計できます）。
● 設置場所、設置モード、設置入口および出口モードの計画。
● キャビネットのサイズと色の要件。
