屋内高圧絶縁スイッチ

屋内高圧絶縁スイッチ

Keeya は著名な工場であり信頼できるサプライヤーであり、高度な屋内高電圧絶縁スイッチの製造を専門とする電気機器業界の主要企業です。当社の最先端の施設で精密に設計されたこれらの絶縁スイッチは、電気システムにおける最先端の技術と優れた信頼性を体現しています。専門のサプライヤーとして、当社は一流のコンポーネントの統合を確保し、卓越したパフォーマンスと安全性を保証するために、評判の高いサプライヤーとの協力を優先します。 Keeya は、屋内用高電圧絶縁スイッチの新しい製品ラインにより、耐久性、効率、最新テクノロジーの標準を設定し続けています。最新の絶縁スイッチ技術のサプライヤーとして Keeya を選択し、信頼性の高い高度な電気制御の未来を体験してください。

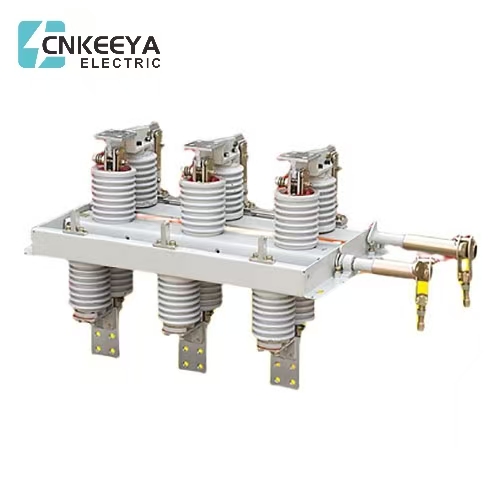

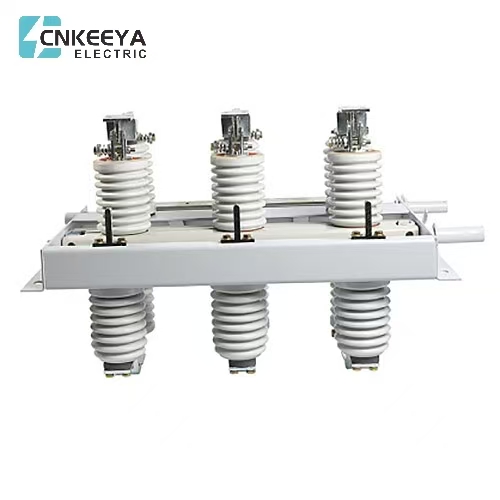

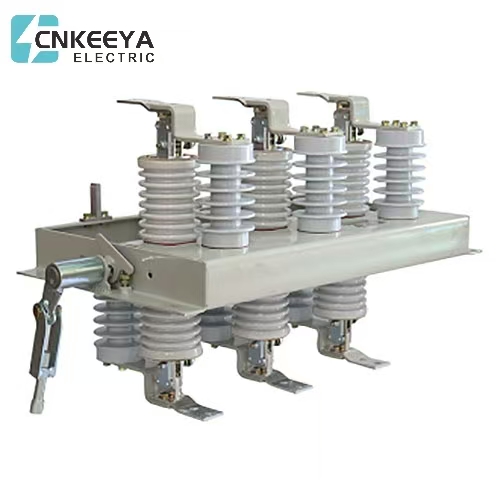

KEEYA の GN30-12(D) 切断スイッチは、定格電圧 12kV の屋内使用向けに設計されており、周波数 50/60Hz の三相 AC システムで動作します。その主な機能は、高電圧電気機器が電圧がかかっているが無負荷状態にあるときに、電流を遮断して転送することです。回転式可動接点を採用し、開閉装置への取付が容易で、壁面設置にも対応したスイッチです。 IEC62271-102 に概説されている規格に準拠しています。

動作環境:

1. 高度: 海抜 1000 メートルまで。

2. 周囲温度: -25°C ～ +40°C。

3. 相対湿度: 日平均 95% を超えず、月平均 90% を超えません。

4. 地震活動: 強度が 8 度を超えない。

5. 指定された場所には、引火性、爆発性、腐食性の物質があってはならず、また激しい振動を受けてはいけません。

屋内高電圧絶縁スイッチの主な構造的特徴:

1. 考え抜かれた設計と先駆的な構造を採用。

2. 接触点が 2 つの平面上に戦略的に配置されているため、操作力と圧力が最小限に抑えられ、調整が容易になります。

3. 駆動および伝導のための強化されたコンポーネント。

4. コラム型可動接点の採用により、必要な操作力を効果的に低減し、確実な回路接続を確保します。

技術パラメータ

外形寸法

GN30-12/1250の外観と取付寸法

アプリケーション

屋外高圧絶縁開閉器「GW9-10G」形は、単相AC50Hzの高圧開閉装置です。この製品は、定格電圧10kVの電力システムに適しており、有電圧および無負荷の環境下で電源を開閉します。

アイソレータは絶縁フックロッドを採用して動作します。

通常の使用条件

1.標高が1000mを超えないこと。

2.周囲温度:最大 +40*C:;最小:一般エリア -30°C.パラモス -40°C;

3.風圧は700Paを超えません(風速34m/sに相当):

4. 震度が8度を超えないこと。

5.作業状況に頻繁な激しい振動がないこと。

8. 通常タイプのアイソレータの設置場所は、g9s の揺れ、煙の化学的堆積、塩水噴霧に注意してください。ほこり

アイソレーターの絶縁および伝導能力に重大な影響を与えるその他の爆発性および腐食性物質。

7.耐汚染型アイソレータは、ひどい汚伝導領域には適用されます。爆発物や火災の原因となるものであってはなりません。
