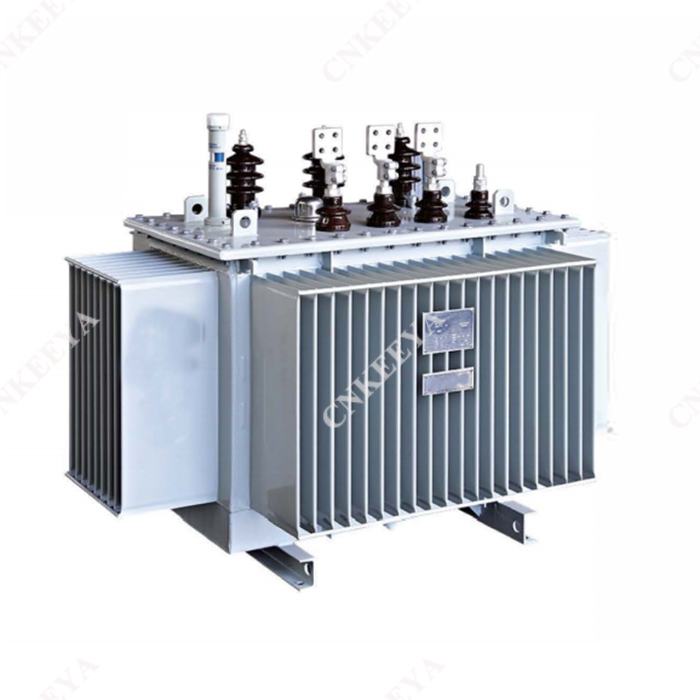

S11-M-30-2500/10 三相油入無励磁電圧調整全密閉型配電変圧器

S11-M-30-2500/10 三相油浸非励磁電圧調整完全密閉配電変圧器は、二重電圧変圧器です。つまり、10KV 電圧に適していますが、20KV 電圧電源エリアにも適しており、グリッド電圧交換を実現でき、変圧器を交換する必要がなく、無駄を削減し、投資を節約し、建設量と建設時間を削減します。

♦ デバイスのタイプ: 屋外タイプ

♦ 通常の環境使用条件: 標高 1000m を超えないこと

♦ 周囲温度は最大 +40 °C、最小は -25 °C です。

♦ 特殊な環境条件: 高度 1000m 以上

◆周囲温度は最高+40℃、最低-45℃です。 （詳しくはご注文時にご案内します）

◆設置場所：腐食性ガスがなく、汚れの少ない環境

実行基準

♦ GB1094.1 ~2-2013 電源トランス

♦ GB1094.3-2003 電源トランス

♦ GB/T1094.4-2005 電源トランス

♦ GB 1094.5-2008 電源トランス

♦ GB/T6451 -2008 三相油入変圧器の技術パラメータと要件

◆国際規格IEC76

♦ GB/T25289-2010 20kV 油入変圧器の技術パラメータと要件

性能特性

■S9トランスと比較して、本シリーズの無負荷損失は平均約30％低減されています。

♦ 630〜2000kV Aの範囲の容量を持つ低電圧巻線は、円筒形またはスパイラル構造、機械的に強力な底部の高さ、バランスの取れたアンペアターン分布、および製品の優れた耐短絡能力を採用しています。

◆本体には輸送時の位置ずれを防止する位置決め構造を追加し、すべての締結具は締結ナットで取り付けているため、長期使用でも締結具の緩みがなく、芯垂れなしの要求にも応えます。

変圧器は波形油タンクを採用し、油貯蔵タンクを廃止し、カバーとボックスの端は完全に溶接またはボルト止めされており、変圧器油の耐用年数を延ばします。

♦ 油を除去し、錆を除去し、リン酸塩処理した後、製品の表面にプライマーとトップペイントをスプレーします。これにより、冶金、石油化学システム、濡れた領域や汚れた領域の特別な要件を満たすことができます。

♦ 圧力解放調整、信号温度計、ガスリレーなどを設置するための標準要件に従って、完全に密閉された変圧器タンクを使用し、変圧器の安全な動作を保証する、選択されたコンポーネント。

♦ このシリーズの製品は、美しい外観、小型サイズ、設置箇所の面積を削減でき、理想的なメンテナンスフリーの高品質製品です。

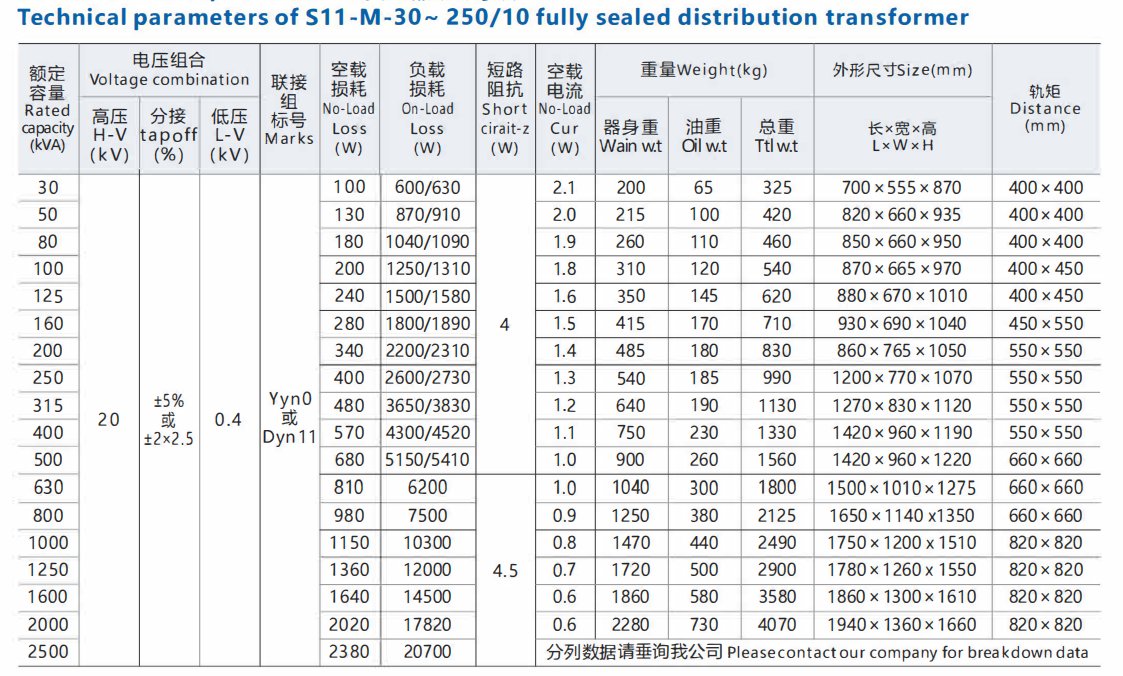

注：1、表中の斜線以下の負荷損失値はDyn11接続グループの製品に適用されます。

2. 表中の幅および寸法は参考値であり、予告なく変更される場合があります。

3、大容量変圧器の技術パラメータ、寸法およびデータについては、当社までお問い合わせください。
