充電されたディスプレイ

充電されたディスプレイ

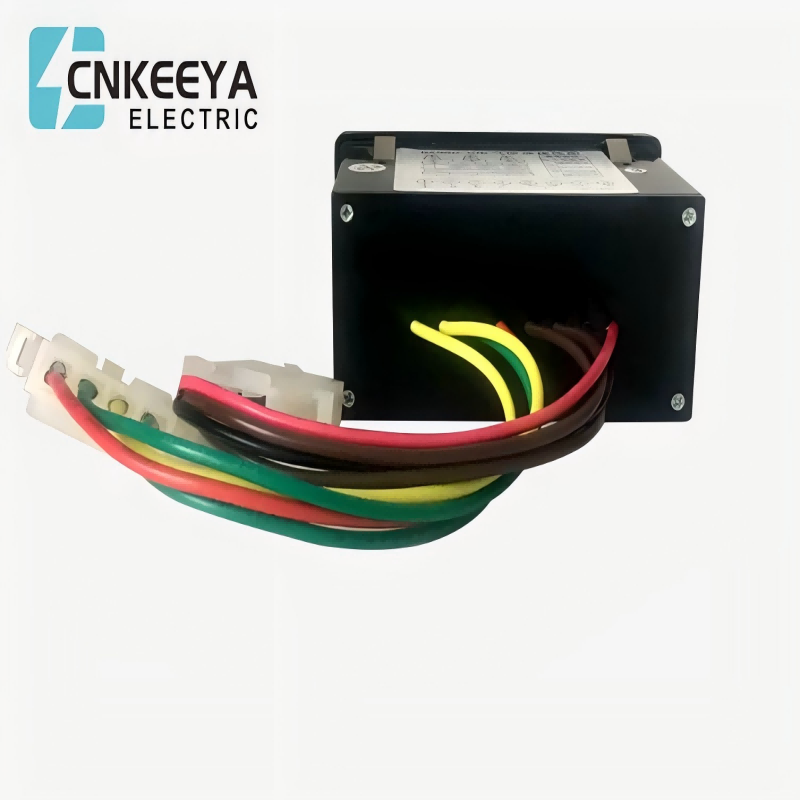

DXN8D-11/T4S

DXN8D-11/QT4S DC24V

ライブディスプレイは、屋内の電気機器に直接取り付けられ、電気機器の動作電圧があるかどうかを視覚的に表示する安全装置の一種です。デバイスが動作電圧を持っている場合、モニターの表示ウィンドウが点滅して高電圧機器が通電していることを人々に警告しますが、電力が供給されていない場合は何も表示されません。

このシリーズの装置は一般に、受電母線、遮断器、主変圧器、開閉装置、GIS 複合機器、および電気的誤動作を防止するために、通電か非通電かを表示する必要があるその他の場所に取り付けられます。このシリーズのデバイスは、中華人民共和国の電力産業における標準 DL/T 538-2006「高電圧ライブ ディスプレイ デバイス」に準拠する必要があります。信頼性、経済性、適応性、包括的な機能を備えています。

動作原理

このデバイスは、高電圧電界とセンサー間の電界結合の原理を利用して、安全な距離で誘導 (非接触) 測定を実行します。その動作原理を図 1 に示します。高電圧ライブ ディスプレイ ロック デバイスは、センサーとディスプレイの 2 つの部分で構成されます。センサーは4つあり、それぞれ「A、B、C、D」の三相生体と地面に沿って配置されています。高電圧の生体に直接接触することはなく、一定の安全な距離を保ちます。高電圧生体の電界信号を受信し、比較・判定のためにディスプレイに送信します。

テスト対象のデバイスまたはネットワークが稼働している場合、「A、B、C」の三相表示灯が点灯し、「動作」表示灯が消灯し、強制ロック信号が出力されます。

テスト対象のデバイスまたはネットワークに電力が供給されていない場合、「A、B、C」三相表示灯が消灯し、「動作」表示灯が点灯し、ロック信号が解除され、機器が動作できるようになります。相分離制御を採用しており、いずれかの相が充電されると警報を点滅させ強制ロック信号を出力します。

モニターが制御電源を失った場合、強制ロックアウト信号を出力してロックアウト状態を維持します。センサーやディスプレイの各種機能モジュールを自動検出できる「セルフチェック」機能を搭載しています。装置に何らかの異常が発生した場合、「電源」表示灯は点灯したままとなり、「動作」表示灯は消灯し、常に強制ロック信号が出力されロック状態が維持されます。

ライブディスプレイは、屋内の電気機器に直接取り付けられ、電気機器の動作電圧があるかどうかを視覚的に表示する安全装置の一種です。デバイスが動作電圧を持っている場合、モニターの表示ウィンドウが点滅して高電圧機器が通電していることを人々に警告しますが、電力が供給されていない場合は何も表示されません。

設備の使用状況

このシリーズの装置は一般に、受電母線、遮断器、主変圧器、開閉装置、GIS 複合機器、および電気的誤動作を防止するために、通電か非通電かを表示する必要があるその他の場所に取り付けられます。このシリーズのデバイスは、中華人民共和国の電力産業における標準 DL/T 538-2006「高電圧ライブ ディスプレイ デバイス」に準拠する必要があります。

設備の特徴

信頼性: 誘導 (非接触) センサーは、明らかな方向性、高感度、安全性と信頼性により、回路が安全な距離を超えて稼働しているかどうかを検出できます。

経済性：センサが帯電体に直接接触しないため、設置時やメンテナンス時の部分放電試験が不要です。シンプルで便利で、メンテナンスコストが低く、耐用年数が長いです。

充実の機能：フラッシュ表示、セルフチェック、強制ロック回路の作動などの機能を備えており、まさに万能の強制ロックの役割を果たします。

適応性：多様な形状により、屋内、屋外、GIS複合器具、開閉装置など様々な場所で幅広く使用できます。
