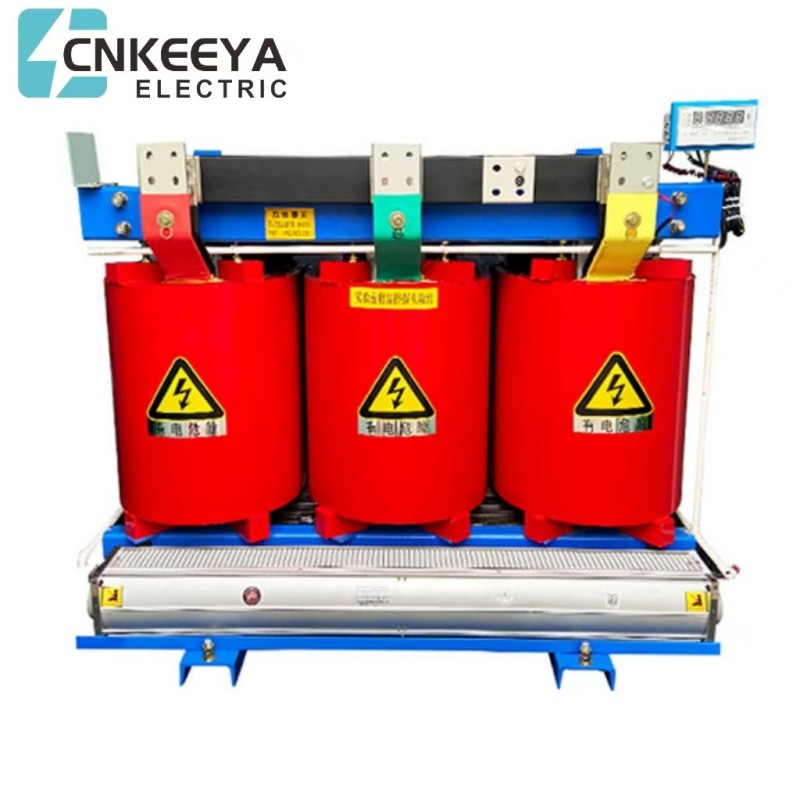

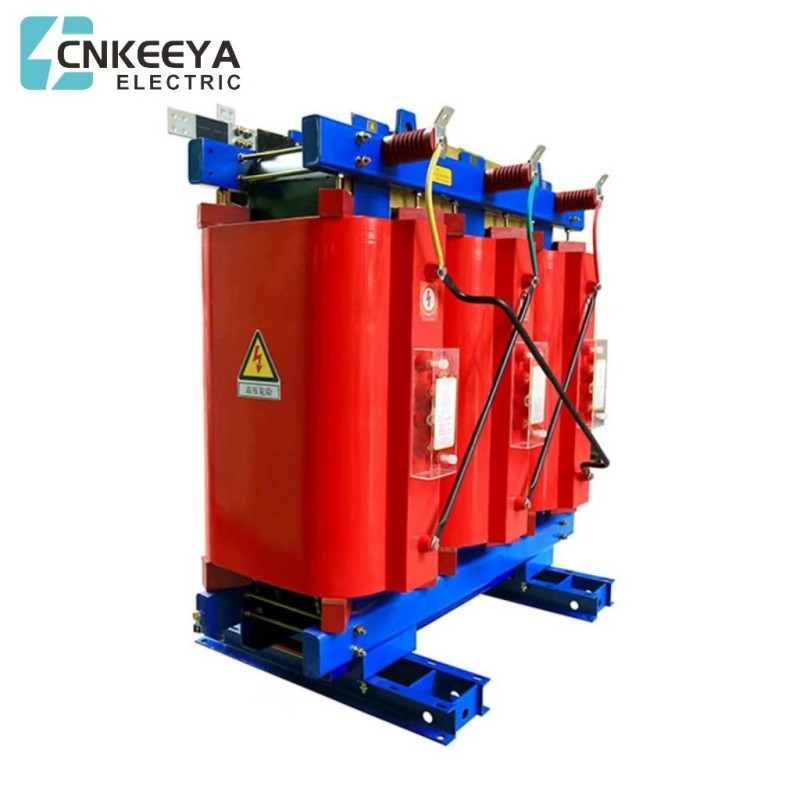

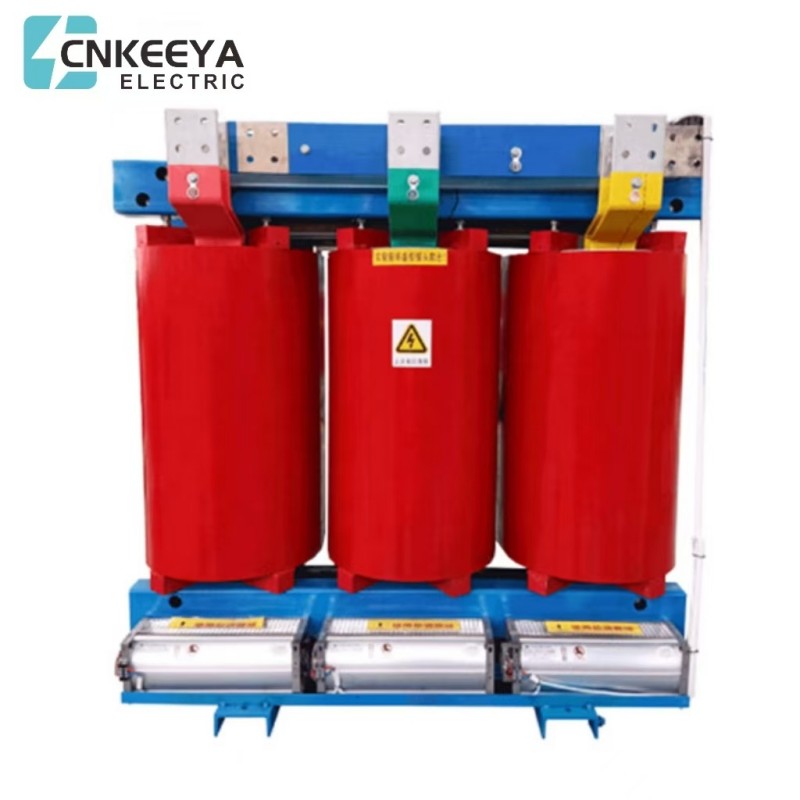

乾式変圧器

Model:SCB11

CNKEEYA は、中国に拠点を置く著名なメーカーで、高品質の乾式変圧器の製造を専門としています。最先端の工場を備えた CNKEEYA は、変圧器業界のリーダーとしての地位を確立しています。

お問い合わせを送信

製品説明

CNKEEYAの高品質乾式変圧器は、性能面で様々な基準を満たしています。ユーザーからのフィードバックはその信頼性の高い動作を証明し、国家標準の最前線にあることを裏付けています。海外の先進的な製造技術を採用した当社の製品は、包括的で正確な設計図と技術文書に裏付けられています。最先端の生産設備、安定した製造プロセス、充実した測定機能に支えられ、高品質な変圧器の生産をお約束します。

動作条件

1. 周囲温度: -15 °C ～ +40 °C の範囲内で効率的に動作するように設計されており、特殊な条件下では -45 °C まで拡張される可能性があります。

2. 高度: 標高 2500 メートル未満での使用に適しています。特定の適応下では、最大 4000 メートルの高度でも確実に機能します。

3. 設置場所の条件：設置場所の傾斜は最大 3 度で、目立つ汚れや腐食性ガス、可燃性ガスがないことを確認してください。

4. ご注意ください: 動作条件が指定された基準から逸脱している場合は、弊社の技術部門にご連絡いただき、指導とサポートを受けてください。

構造的属性

1.安全性を確保し、不燃性であるため耐火性があり、ロードセンターへの直接設置に適しています。

2. 必要なメンテナンスが最小限で、設置が容易で、運用コストが低く、経済効率が最適化されます。

3. 優れた耐湿性を示し、湿度100%の環境でも正常に動作します。

4. 低損失、最小限のノイズ放出、優れた絶縁性を備え、局所的な放電が最小限に抑えられ、無公害動作が保証されます。

5. 効果的な放熱と堅牢な過負荷容量を示します。空冷の場合、最大 50% の過負荷に耐えることができます。

6. 高度な温度保護制御システムによって補完された信頼性の高い動作を提供し、変圧器の安全な機能を保証します。

7. 小型、軽量で安定した構造で、落雷に対する高い耐性、優れた機械的強度、温度変化や突然の短絡に対する耐性を備えています。

技術パラメータ

容量	電圧			リンクグループ	短絡インピーダンス(%)	損失(W)		無負荷時電流(%)
容量	HV	タップ	LV	リンクグループ	短絡インピーダンス(%)	ロードなし	読み込み中	無負荷時電流(%)
30	6 6.3 10 10.5 11	±5% ±2*2.5%	0.4 0.415 0.433	Yyn0 ダイナ11	4	190	700	2.6
50						270	990	2.2
63						360	1380	2
80						400	1570	2
100						480	1840	1.8
125						540	2130	1.8
160						620	2530	1.6
200						720	2750	1.6
250						880	3470	1.4
315						970	3990	1.4
400						1160	4880	1.4
500						1340	5870	1.3
630					6	1290	5960	1.3
800						1520	6950	1.3
1000						1760	8130	1.1
1250						2080	9690	1.1
1600						2440	11730	1.1
2000						3320	14450	1
2500						4000	17170	1
