屋内真空回路ブレーカー

中国に拠点を置く評判の良いメーカーであるKeeyaは、高品質の屋内真空回路ブレーカーの生産を専門としています。 Keeyaは、卓越性に専念して、電気機器業界の信頼できるサプライヤーとしての地位を確立しています。私たちの製品は、並外れた品質と信頼性で知られています。

お問い合わせを送信

製品説明

Keeyaの屋内真空回路ブレーカーは、厳格な業界基準を満たすように設計および製造され、最適なパフォーマンスと安全性を確保しています。私たちは評判の良いサプライヤーと協力して一流のコンポーネントを調達し、製品の品質をさらに保証します。

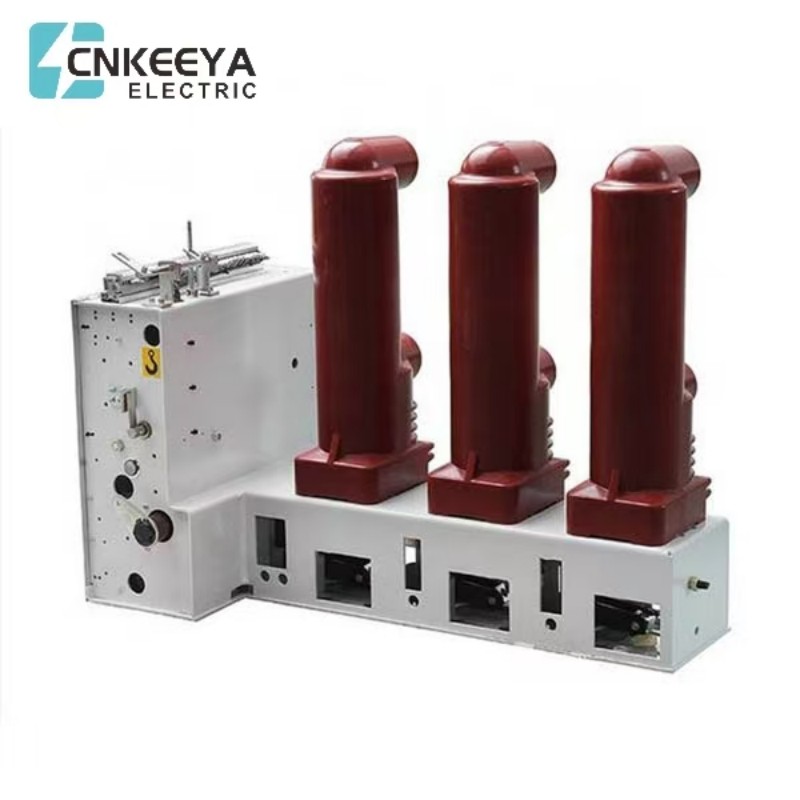

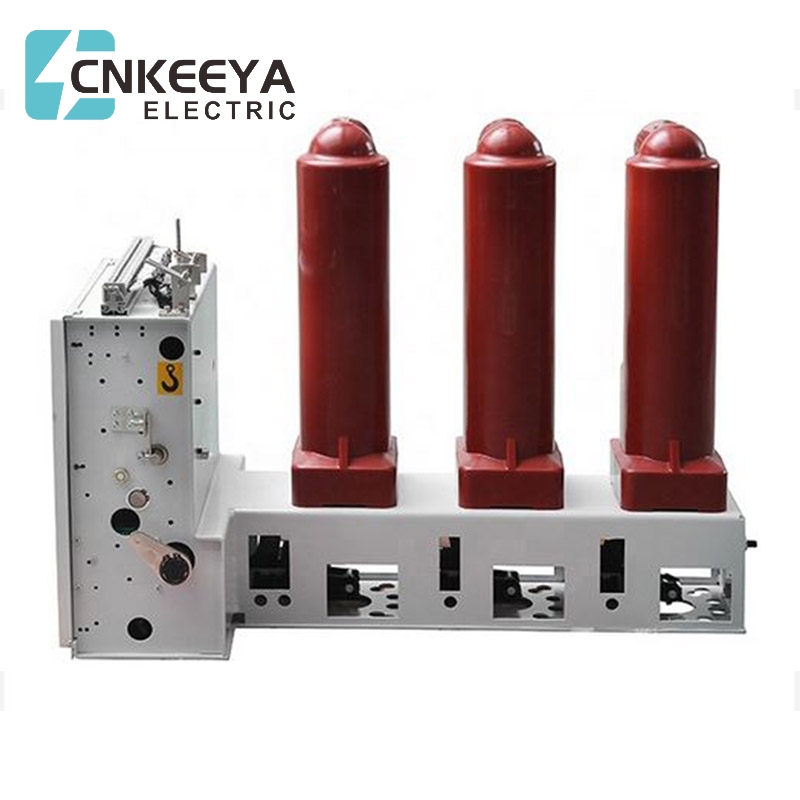

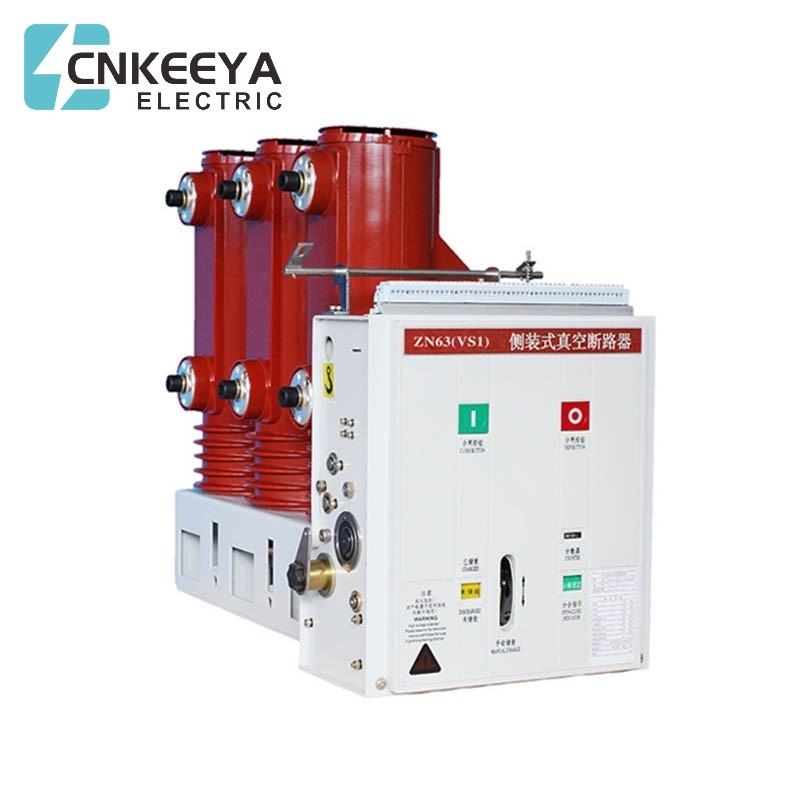

VS1-12サイドタイプの屋内真空回路ブレーカーは、屋内高電圧アプリケーション向けに設計されており、定格電圧の12kVと50Hzの周波数を持つシステム向けに調整されています。重要な保護および制御機器として機能します。真空回路ブレーカーのユニークな利点を活用すると、定格電力流の下で頻繁に動作する必要があるシナリオや、短絡電流が高い場合に特に適していることが証明されています。

規定の環境パラメーター：

1。動作温度範囲：-25 ℃〜 +40℃

2。相対湿度：95％を超えない1日の平均。毎月の平均は90％を超えていません。

3。飽和蒸気圧：2.2kpaを上回らない1日平均。 1.8kpaを超えない月平均。

4。地震活動：リヒタースケールで8度を上回ってはなりません。

5。海面上の高度：最大1000m（特別な要件を除く）。

6。環境仕様：火災の危険、爆発的な雰囲気、激しい汚染、化学侵食、重度の振動のない地域での使用を目的としています。

屋内真空回路ブレーカー重要な構造特性：

1.大小の2種類の真空チューブの可用性は、オプションを提供します。外側の断熱材は、腐食や摩耗に抵抗するように設計されており、高い破壊能力と長い接触寿命をもたらします。

2。高精度のスプリングを使用して、銀メッキとバインドされた銅接触とともに、安全性と有効性が強化されます。

3.複合断熱構造の採用は、汚染と爆発のリスクを最小限に抑えるだけでなく、高レベルの絶縁を保証します。この設計は、簡単なメンテナンスを促進し、運用の寿命を延ばします。

4.製品は特定の接触位置を備えており、ウィンドウを介して視覚的に簡単に確認できるようになり、一目で誤った操作を防ぐのに役立ちます。

技術パラメーター

シリアルナンバー	プロジェクト		ユニット	データ
1	定格電圧		KV	12
2	定格頻度		Hz	50
3	定格電流		A	630〜1250	1250	1250
4	定格の短絡壊れた電流		kA	20	25	31.5
5	定格短絡閉鎖電流		kA	50	63	80
6	定格ピーク許容電流		kA	50	63	80
7	4S定格短絡抵抗電流		kA	20	25	31.5
8	定格断熱レベル	電力頻度に耐える電圧に耐える（定格休憩の前後）	kA	42（骨折48）
		衝撃耐電圧（定格休憩の前後）	kA	75（骨折85）
9	定格操作シーケンス			ポイント-0.3S-USポイント-180S-USポイント
10	機械的な生活		次	10000
11	評価された短絡壊れた電流断裂時間		次	50
12	閉鎖電圧（DC）と評価された動作メカニズム		V	110,220
13	動作メカニズムの定格トリップ電圧（DC）		V	110,200
14	接触から		mm	11±1
15	過ストローク（接触春の圧縮長）		mm	3.5±0.5
16	3つの位相ポイント、クロージングバウンス時間		MS	≤2
17	クロージングバウンス時間に連絡してください		MS	≤2
18	平均ブレーキ速度		MS	1.1±0.2
19	平均閉鎖速度		MS	0.6±0.2
20	ブレークブレーキ時間	最高の動作電圧で	S	≤0.05
		最低動作電圧で	S	≤0.08
21	閉鎖時間		S	0.1		50
22	各フェーズのメインループ抵抗		赤ちゃん	60
23	ダイナミックおよび静的接触の許容摩耗累積厚さ		mm	3
