屋外用真空遮断器

CNKEEYA 屋外真空サーキットブレーカーは、屋外配電システム用に設計された信頼性と耐久性に優れた高性能電気機器です。その優れた性能と信頼性により、電力業界で好まれる回路ブレーカーの 1 つとなっています。

1. 製品の説明

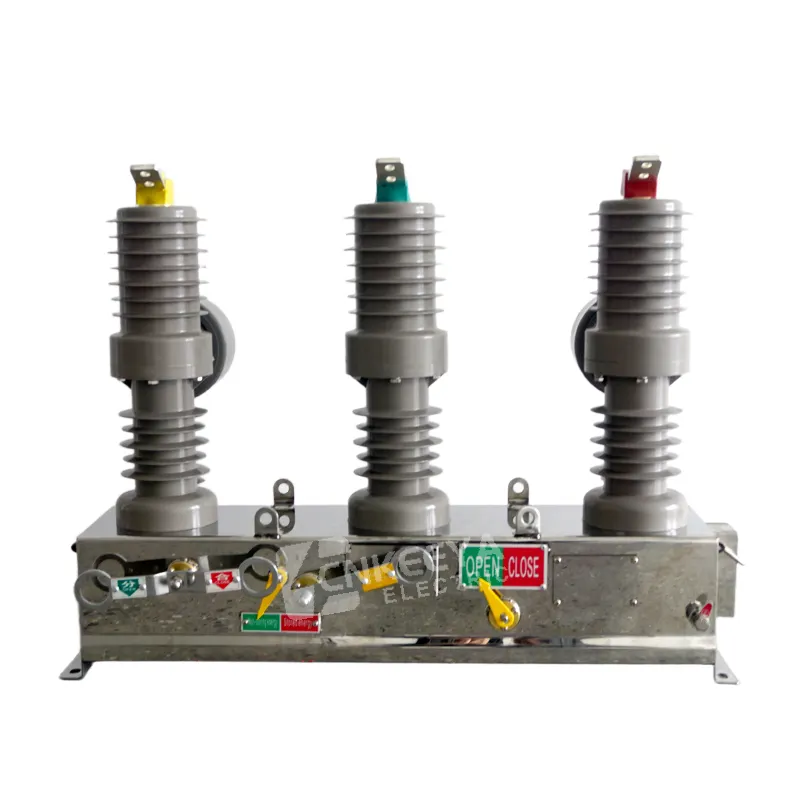

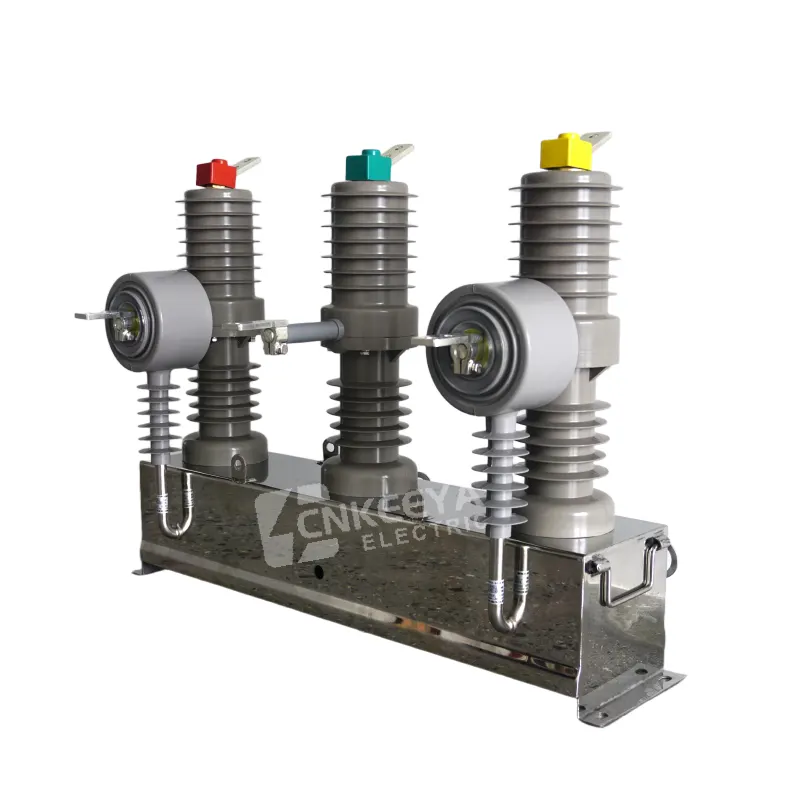

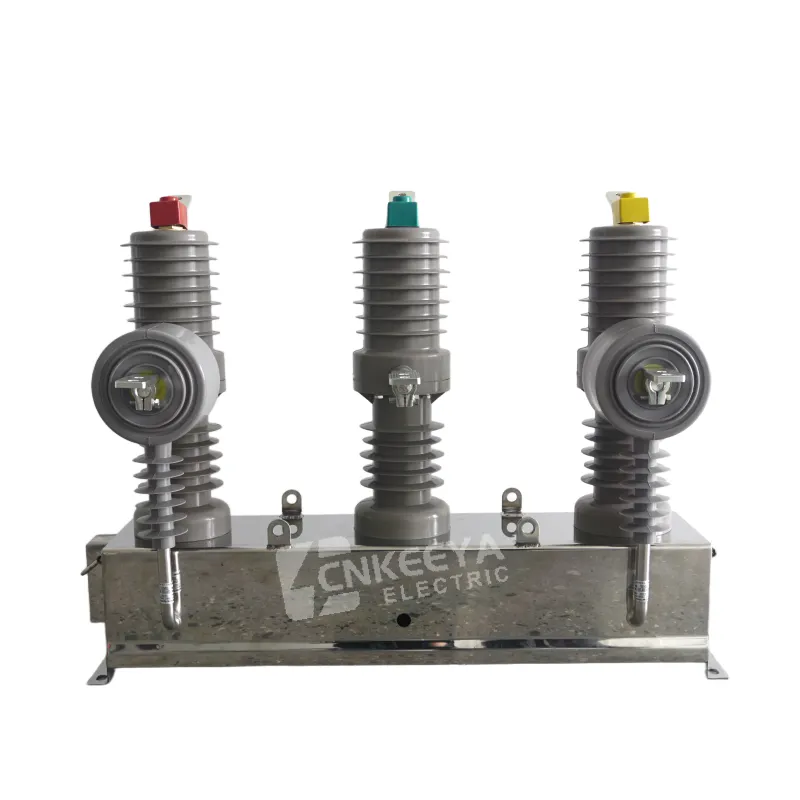

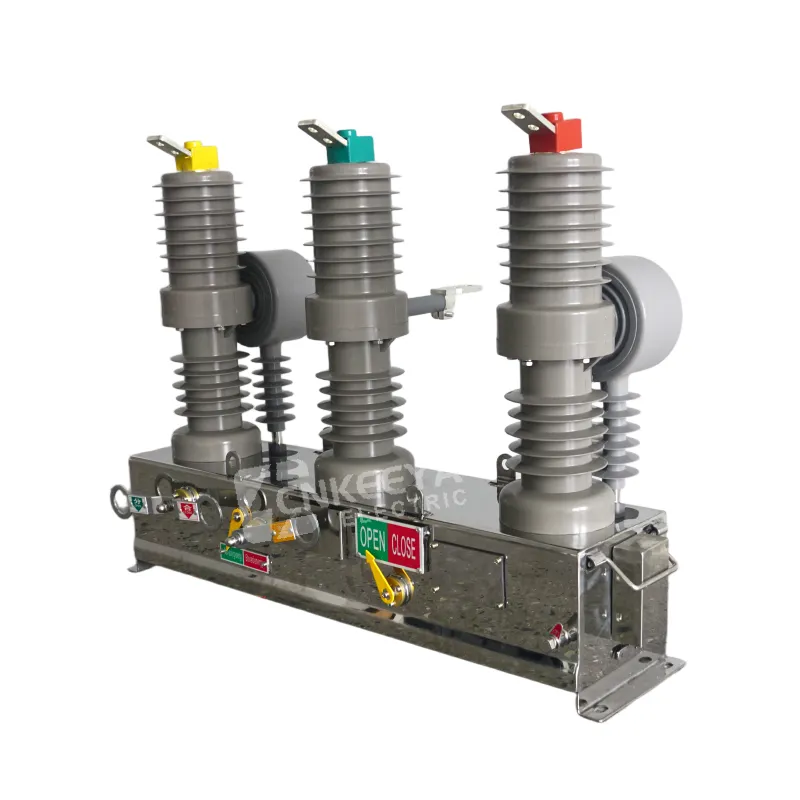

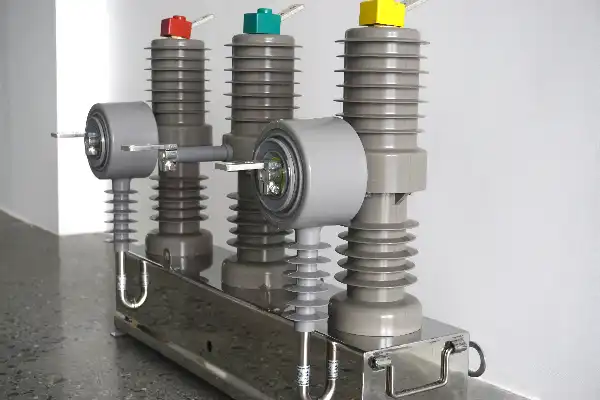

ZW32-12/630-20 は、12kV 屋外ポールマウント真空サーキットブレーカーです。定格周波数: 50Hz 三相 AC、定格電流: 630A、定格短絡遮断電流: 20kA。負荷、過負荷、短絡電流の切り替えと保護のために、都市および地方の電力網、産業および鉱山の配電システムで広く使用されており、頻繁な操作機会に適しています。

モデルの意味

ZW32：屋外用真空遮断器シリーズ

12：定格電圧12kV

630：定格電流630A

20：定格短絡遮断電流 20kA

製品説明：

屋外真空サーキットブレーカーは、屋外高電圧配電システム用に特別に設計された高度なサーキットブレーカーです。真空アーク消弧技術を使用して、電力システムに信頼性の高い保護および制御機能を提供します。

2. 製品の特長

2.1 構造設計

三相柱全閉構造、操作機構内蔵、防塵・防湿・結露防止。

コンパクトなサイズと軽量で、ポールに簡単に設置でき、特別な基礎は必要ありません。

オプションの絶縁スイッチは、開位置での目に見える遮断点と、メンテナンスの安全性のための誤操作防止インターロックを備えています。

2.2 絶縁と消弧

真空遮断器を採用しており、オイルフリー、SF6フリーで火災や爆発の危険がなく環境に優しいです。

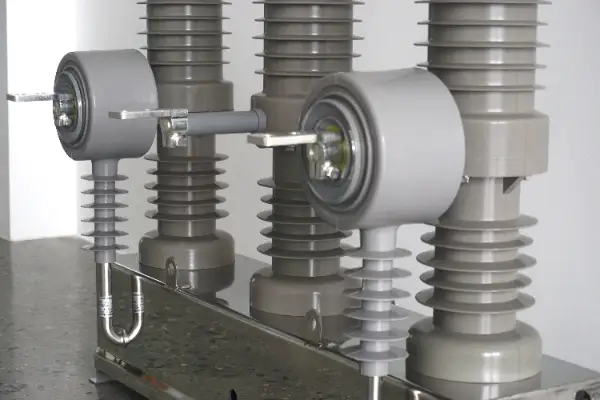

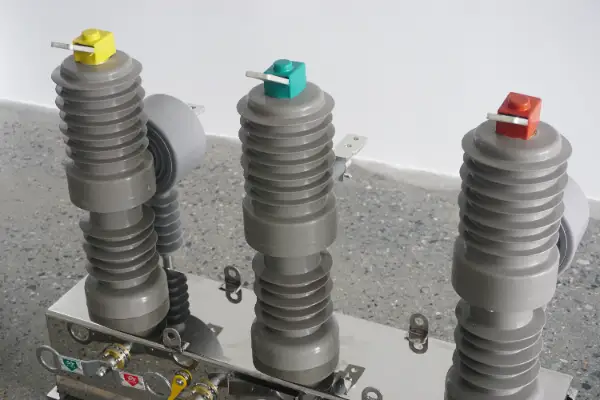

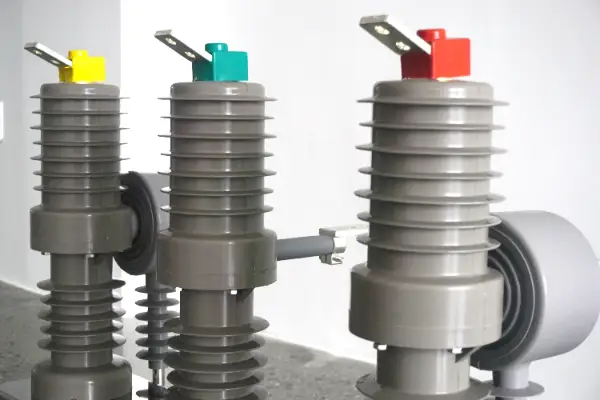

シリコンゴム複合絶縁体、耐オゾン性、耐紫外線性、強力な疎水性。 -40℃～+70℃の広い温度範囲とクラスIVの汚染環境に適用可能です。

軸方向磁界構造を備えた銅クロム接点、強力な遮断容量、長い電気的耐用年数、頻繁な動作に最適です。

2.3 操作と制御

スプリング機構/永久磁石機構はオプション、マニュアル、電動、リモコン対応。

部品点数が少なく、伝動チェーンが短い永久磁石機構。機械的寿命は最大 30,000 回、開放時間 ≤ 8ms。

外部 CT/PT を構成可能、統合された過電流、瞬間トリップ、地絡保護。再閉路およびフォルトメモリ用のインテリジェントコントローラを装備。

2.4 素材と保護

キャビネット: ステンレススチール / ダクロメット防錆コーティング、耐紫外線ワニス、耐塩霧性、耐腐食性。

完全密閉設計で、12mmの氷のコーティングと35m/sの風速に耐性があり、高度2000mまでの安定した動作が可能です。

3. セールスポイント

3.1 高い安全性と信頼性

真空消弧 + 環境に優しい材料、火災や爆発の危険がなく、メンテナンスフリーの操作。

ミリ秒レベルの障害遮断、迅速な障害分離により、停電の範囲を最小限に抑えます。

3.2 インテリジェントな互換性

配電ネットワーク自動化と互換性があり、リモート監視、データアップロード、活故障警報をサポートします。

統合された一次および二次設計、国家グリッド標準に準拠し、スマート電力グリッドに簡単に接続できます。

3.3 コスト効率と高効率

機械的および電気的耐用年数が長く、交換およびメンテナンスのコストが削減され、ライフサイクル全体の投資が削減されます。

設置が簡単で設置面積が小さく、土木費や設置費を節約し、工期を短縮します。

3.4 優れた環境適応性

広い動作温度範囲、強力な耐汚染性と耐腐食性。過酷な屋外条件下でも安定した長期稼働が可能で、都市部、農村部、山間部、沿岸部に適しています。

特徴：

効率的な真空アーク消弧技術: 高度な真空アーク消弧技術の使用により、迅速かつ信頼性の高い回路切断が保証され、エネルギー損失が低減されます。

優れた耐候性：屋外環境の厳しい要求に応える設計で、防水性、防塵性に優れ、機器の安定した動作を保証します。

信頼性の高い動作性能：信頼性の高い短絡耐量を備え、さまざまな使用条件下の電力システムに適しており、機器やシステムの安全な動作を保証します。

インテリジェントな制御と監視：高度な制御システムを搭載しており、電力システムの動作状態をリアルタイムで監視し、全方位のセキュリティを提供できます。

カスタマイズ可能な構成: さまざまな仕様とモデルを提供し、顧客のニーズに応じてカスタマイズして、さまざまな電源システムの要件を満たすことができます。

屋外真空遮断器の適用分野:

高圧配電所

工業工場地帯

風力発電所

太陽光発電のステータス
