中国に本拠を置く著名なサプライヤーである Keeya は、XGN66-12KV スイッチギアがその代表的な例として、高品質の電気ソリューションを提供することで知られています。 Keeya は業界の主要企業として、品質とイノベーションの基準を設定し続け、顧客の電気インフラストラクチャのニーズに応える最先端のソリューションを提供します。
高品質の電気ソリューションの分野では、中国に拠点を置く Keeya は、先進的な XGN66-12KV スイッチギアに代表される、信頼できるサプライヤーとして際立っています。精密に設計され、厳しい品質基準に準拠したこの開閉装置は、この分野での卓越性に対する Keeya の取り組みを反映しています。 XGN66 シリーズは最先端のテクノロジーと優れた職人技を発揮し、配電システムの信頼できる選択肢となっています。 Keeya は業界の主要企業として、最先端の開閉装置ソリューションで電力インフラの進歩に貢献し続け、さまざまな用途で効率的で信頼性の高いパフォーマンスを保証します。

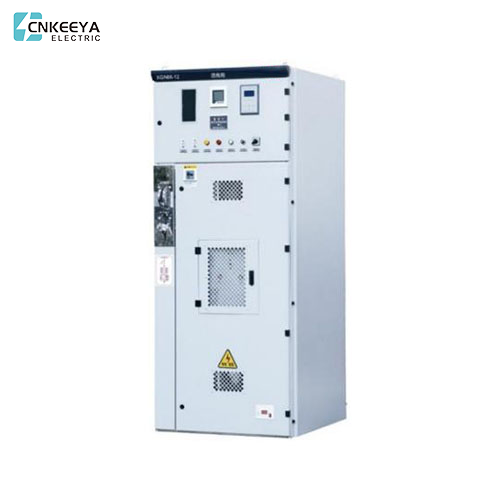

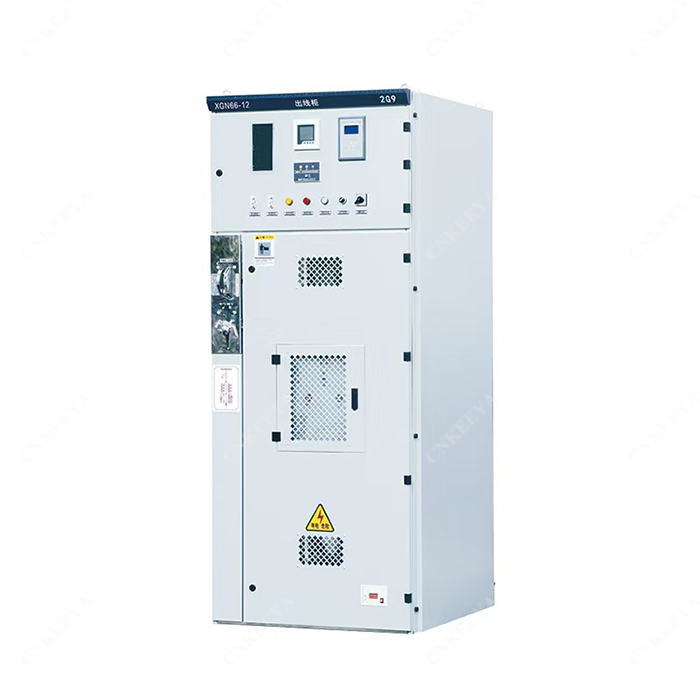

XGN66-12 ボックス形固定閉開閉装置(以下、S 開閉装置という)は、3.6 ~ 12kV 三相交流 50Hz 系統の電気エネルギーの受配電装置として適しており、頻繁に使用する場所や、開閉装置の改造に使用されます。オイルスイッチ。バスシステムは単バスシステムと単バスセクションシステムから構成されます。
●周囲温度:最高+40℃、最低-15℃。
● 標高: 1000m 以下。
● 標高: 1000m 以下。
● 相対湿度: 日平均 95% 以下、月平均 90% 以下。
●地震規模:マグニチュード8以下。
● 予備または爆発の危険がなく、重大な汚染がなく、化学腐食や激しい振動もありません。
いいえ。 |
アイテム |
ユニット |
テクニカルパラメータ |
1 |
定格電圧 |
kV |
3.6、7.2、12 |
2 |
定格電流 |
A |
630,1250 |
3 |
定格短絡遮断電流 |
kA |
20、25、31.5 |
4 |
定格短絡閉路電流 |
kA |
50、63、80、 |
5 |
定格短時間耐電流(4s実効値) |
kA |
20、25、31.5、 |
6 |
)定格ピーク耐電流(ピーク) |
kA |
50、63、80、 |
7 |
電源周波数耐電圧1min |
kV |
42 |
8 |
雷衝撃耐性 電圧 |
kV |
75 |
9 |
補助回路の電源周波数耐電圧1min |
kV |
2 |
10 |
保護レベル |
|
P3X |
11 |
外形寸法(ケーブル差込口 W×D×H) |
んん |
900×1000×2200 |
●開閉装置の概略図(図1)
●開閉装置はボックス型の固定構造で、開閉装置本体は薄板と山形鋼で溶接されています。開閉装置の後部の上部はメインバスコンパートメントであり、コンパートメントの上部には圧力解放装置が装備されています。正面上部は中継室となっており、室内下部から小型バスをケーブルで接続することができます。開閉装置の中段と下段が接続されています。バスコンパートメントは、GN30 ロータリー絶縁スイッチを介して中央および下部に電気的に接続されています。中央部には真空遮断器が設置され、下部には接地開閉器または出口側遮断開閉器が設置されます。後部には変流器、変圧器、避雷器が取り付けられています。一次ケーブルは開閉装置の後部の下部から出ています。接地バスは開閉装置の底部に配置され、開閉装置の列全体を通過します。遮断開閉器と接地開閉器は開閉装置の左前部で操作します。
● 開閉装置は対応する機械的ロック装置を採用しており、ロック構造はシンプルで、操作は便利で、Pve 防止は信頼性があります。
● サーキットブレーカーが実際に切断された後にのみ、ハンドルを「動作」位置から引き出し、「切断」ロック位置まで右に回転して遮断スイッチを開閉できます。これにより、遮断スイッチの開閉が防止されます。ロードされていないからです。
● サーキットブレーカーと上下の絶縁が閉状態で、ハンドルが「作業位置」にあるときは、ライブコンパートメントへの偶発的な侵入を防ぐために、前面の開閉装置のドアを開けることができません。
● 遮断器および上下の遮断スイッチがともに閉状態のときは、誤って遮断器が開いてしまうのを防ぐため、ハンドルを「保守」または「遮断ロック」の位置に回すことはできません。 「遮断ロック」位置では、上部と下部の絶縁を分離するだけですが、サーキットブレーカーを閉じることはできないため、サーキットブレーカーが誤って閉じることはありません。
● 上下の絶縁が開かれていないと、アーススイッチが閉じることができず、ハンドルが「切り離しロック」位置から「検査」位置に回転できなくなり、活線アース線の引っ掛かりを防止できます。 注: さまざまな開閉装置ソリューションに応じて、一部のソリューションには下部絶縁がないか、下部絶縁が接地スイッチに置き換えられ、ロックアウトと事前防止が要件を満たすことができます。
● 設置基礎は図(2)を参照してください。基礎チャンネル鋼は地面から 1 ~ 3mm 突き出し、1 メートルあたりの凹凸は 1.5mm を超えず、全長は 5mm を超えてはなりません。
●開閉器を基礎の上に順番に置き、取付位置を調整し、M12ボルトまたはスポット溶接で締め付け、M8ボルトで締め付けます。
● カバープレートを分解してメインバスケーブルと一次ケーブルを取り付けた後、端子の接触面を洗浄し、中性ワセリンを塗布する必要があります。取り付け後、一次ケーブルの穴を塞いでください。
●開閉装置の間接接地母線を開閉装置の配列方向に沿って一体化して接続します。接地が欠落していないか、接地ループが連続しているかどうか、接地抵抗が 10 を超えていないかどうかを確認してください。
● 二次側ケーブルの取り付け。ケーブルは開閉装置前面下部から側壁に沿って中継室に入り、端子台にタップ加工します。取り付け後、ケーブル穴を塞いでください。
● 開閉装置内部のゴミやホコリを取り除いてください。
製造業者は、供給時に次の文書と添付ファイルを提供する必要があります。
● 送料リスト。
● 製品品質証明書と工場テストレポート。
● ユーザーマニュアル。
● 関連する電気図面。
● 主要コンポーネントのマニュアル。
● キャビネットのドアの鍵、操作ハンドル、および契約で指定されたスペアパーツ。
●一次側配線ソリューション図と一次側配線ソリューション配置図。
●二次側回路図、配線図、端子配線図。
● プライマリおよびセカンダリ機器のリスト。
● スイッチ キャビネットのレイアウトとバスとケーブル トレイの位置。
● 部品や装置の特別なサービス条件については、当社にご相談ください。
