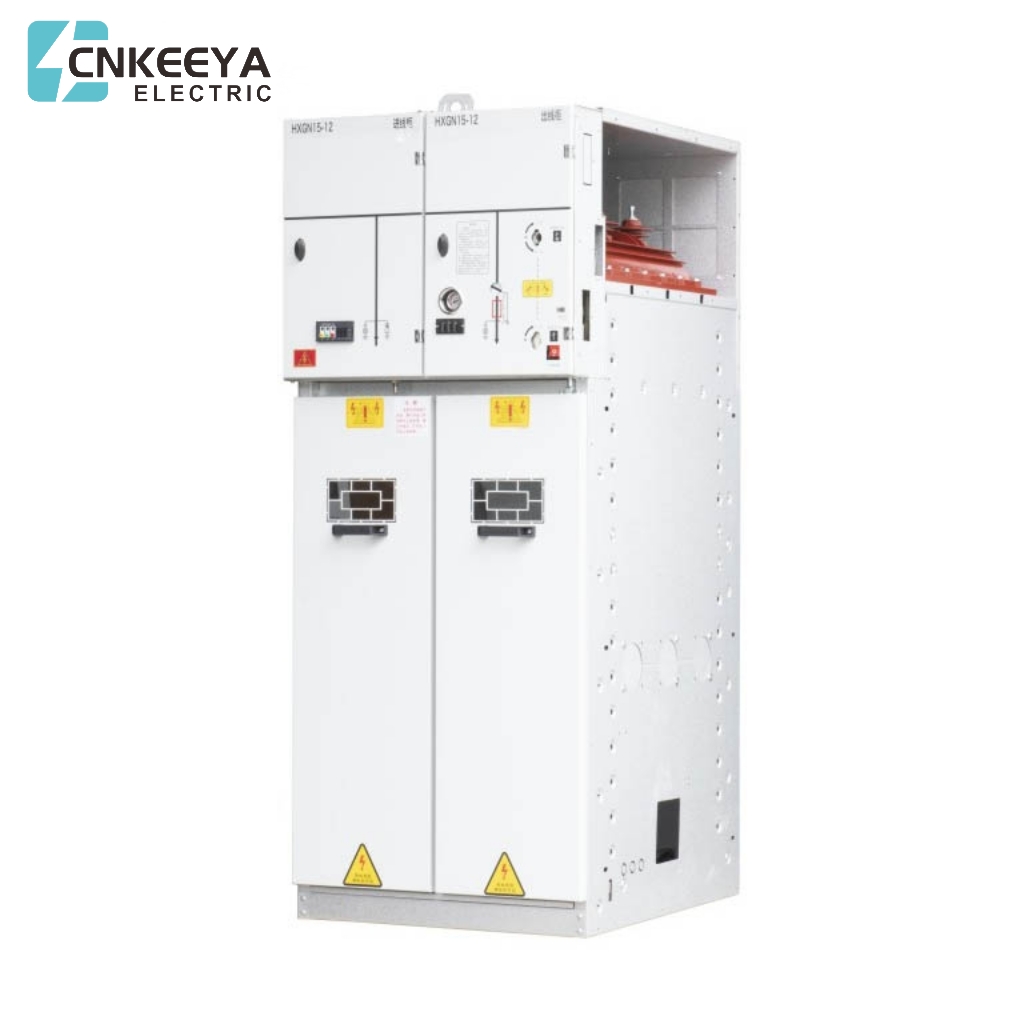

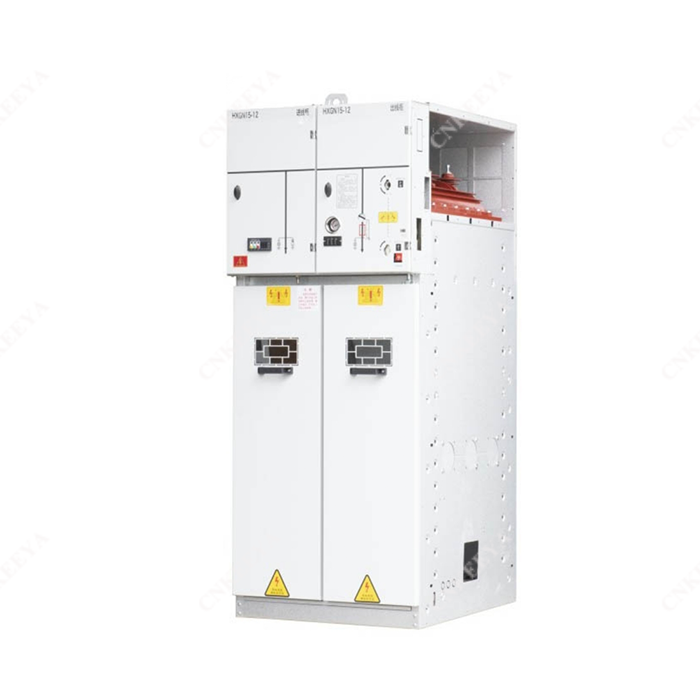

ボックスタイプ固定金属製の金属製のスウィスギア

メーカーとして、費用対効果に重点を置くことで、クライアントが予算を損なうことなく高品質の製品を受け取ることが保証されます。 Keeyaによるボックスタイプの固定金属駆動のスウィスギアは、経済的でありながら堅牢なソリューションを提供することへの献身を例示しており、多様なアプリケーションで手頃な価格で信頼性の高いスイッチギアソリューションを求めている人にとって好ましい選択肢となっています。

HXGN15-12ボックスタイプPXEDメタル囲まれたリングメインユニット（略してメインユニット）は、AC 50Hzの電力システム、12kV Tが在来の邪悪なケーブルリングネットワークおよび電源ターミナルで広く使用されています。特に、小さな二次変電所、スイッチングステーション、都市住宅式流通、産業および鉱業企業、ショッピングモール、空港、地下鉄、風力発電、病院、スタジアム、鉄道、その他の場所に特に適しています。

サービス条件

●高度：≤1000m（注文時に特別な要件に注意することができます。現在、5200mの高度で6つのグループが動作しています）。

●周囲温度：-35 ℃〜+45℃、1日の最大平均温度差≤25°C。毎日の平均相対湿度は95％を超えてはならず、平均月間相対湿度は90％を超えてはなりません。

●地震能力：8度。

●重度の振動と衝撃の代わりに、化学腐食または爆発の危険性はありません。

エグゼクティブスタンダード

●GB3906-2006 3.6kVを超えて、40.5kVを含む定格電圧のための交互の電流金属製のスイッチギアとコントロールギア

●IEC 60298 A.C.METAL XLOSED SICKTIGHEARおよびCONTROLGEAR 1KVを超え、52 kVを含むまでの定格電圧のためのコントロールギア

●GB/T 11022-2011高電圧スイッチギアおよびコントロールギアの標準の共通仕様

製品機能

美しくコンパクトな外観であるシェルの保護レベルは、キャビネットのアセンブリ後のIP3xよりも多いです。

●上部および下部ユニットはモジュール式で、インストールと保守が簡単です。

●キャビネットラックは、キャビネットの強度を確保するためにリベットされた構造を採用しています。

●セカンダリコンポーネントを取り付けるためのLNTegrated低電圧ルームと、より多くの二次保護ユニットを取り付けるための拡張可能なメータールーム。インストール用の圧力緩和チャネルが利用可能です。

●LTは、経済的効率と信頼性が良好なSF6ガス断熱メンテナンスのない負荷スイッチを採用しています。操作が簡単です。

●完全な事前予防インターロックデバイス、高いインストールパフォーマンスを備えています。

HXGN15-12

ボックスタイプの固定金属駆動型のスイッチギア

製品構造

●全体的な構造

●リングメインユニットは、バスルーム、負荷スイッチ（または回路ブレーカールーム）、ケーブルルーム、操作機械、インターロックメカニズム、低電圧制御室、測定または計量回路で構成されています。各コンパートメントは、隣接する部屋への故障を避けるために、鋼板で分離されています。

●バスルーム

バスルームは、メインバスが接続され、スイッチギアの列全体を通り抜けるスイッチギアの上部に配置されています。バスは水平に配置されており、簡単に拡張できます。

●メインスイッチルーム

A.ロードスイッチルーム：スイッチルームには負荷スイッチがあります。負荷スイッチのシェルは、アークが消滅し、絶縁された培地としてSF6ガスが貼られているエポキシ樹脂で作られています。動作シャフトの主要な端には、2つの透明なホットプレーズ成形プラスチックエンドキャップがあります。 SF6ガス密度計またはアラーム接触を伴うガス密度計は、顧客の要件に応じてスイッチルームに設置できます

B.サーキットブレーカールーム：サーキットブレーカールームは、顧客のニーズに応じて特別な真空回路ブレーカーまたはSF6サーキットブレーカーを装備することができるスイッチギアの中央にあります。サーキットブレーカーには、再閉鎖機能、信頼できるアクション、長寿命を備えたスプリング動作メカニズムが装備されています。

●ケーブルルーム

ケーブルコンパートメントは主にケーブルの接続に使用されるため、シングルコアまたは3コアケーブルは、最も単純な非シールドケーブルログに接続できます。同時に、稲妻防止装置、現在の変圧器、および低い接地スイッチを収容するための十分なスペースがあります。標準設計によると、スイッチギアのドアには観測ウィンドウと安全インターロックデバイスがあり、ケーブルルームの下部プレートには、適切なサイズのブラケットが付いたシーリングカバーとケーブルクランプが装備されています。ケーブルルームの底部プレートの正面玄関フレームを取り外して、ケーブルの設置を容易にすることができます。

●動作メカニズム、連動メカニズム、低電圧制御室 インターロックを備えた低電圧チャンバーもコントロールパネルとして機能します。低電圧ルームには、位置インジケータと機械的インターロックデバイスを備えたスプリング動作メカニズムが装備されています。また、補助コンタクト、トリップコイル、緊急旅行メカニズム、静電容量のライブディスプレイデバイス、キーロック、電気操作装置を装備することもできます。同時に、低電圧ルームでは、スペースを使用して、制御回路、録音機器、保護リレーの設置にも使用できます。 750mm幅のスイッチギアには、2つの同一の低電圧室が装備されており、より多くのアクセサリを装備できます。

技術パラメーター

アウトラインサイズ

構造図

1。動作メカニズム

2。ロードスイッチ

3。キャビネットボディ

4。計器室

5。SF6電圧計

6.高電圧表示

7。ヒューズ

8。下部接地スイッチ

注文命令

注文時に指定してください：

●注文時には、次の技術データを提供する必要があります。

●メイン配線ソリューション番号、目的およびシングルラインシステムの描画、定格電圧、定格電流、定格短絡遮断電流、流通ルームのレイアウト図面、およびスイッチキャビネットの配置など。

●スイッチギアの制御、測定、保護機能の要件、および他のロックおよび自動デバイスの要件と概略図。スイッチギア内の主要な電気部品のモデル、標本、および量。

●スイッチギアが特別な環境容疑で使用される場合、注文時に測定する必要があります。

●注文する前に、他の特別な要件を説明し、書面で詳細に交渉する必要があります。

製品の概要

メイントランスの容量を増やし、変電所の電源容量を改善します。

分配ラインのパワートランスミッションコンパクティを改善し、配信ラインの数を減らします。

中電圧ラインの電源半径を増やします。

中電圧の電源の品質を改善します。

中電圧電力グリッドの電源損失を減らします。

非鉄金属と土地資源を保存します。

モデルと意味

サービス条件

●高度：≤1000m 周囲温度：周囲温度の最大 +40℃、最小周囲温度-35℃、1日の最大温度差25℃;

●相対湿度：毎日の平均相対湿度≤95％、月平均相対湿度≤90％。

●地震強度：8度。

システムの定格頻度：50Hz;

SF6の年間漏れ率：≤0.1％;

エンクロージャー保護グレード：IP3X;

●注：上記の条件を超えてこの製品を注文する場合は、当社に相談してください。

エグゼクティブスタンダード

●GB/T156標準電圧

●GB 311.1断熱材調整パート1：定義、原則、規則。

●GB 38043.6KV〜40.5kV高電圧3.6kVを超えて40.5kV未満の定格電圧の交互の電流スイッチ GB 3906 3.6kVを超え、40.5kVを含む定格電圧のための交互の電流金属製のスイッチギアおよびコントロールギア。

●GB/T 11022高電圧スイッチギアおよびコントロールギア標準の一般的な標本。

●GB/T 12,022産業用ヘキサフィウリド硫黄。

●GB16926高電圧交互の電流スイッチヒューズの組み合わせ。

●DL/T 404屋内AC高電圧スイッチギアパネル 完全な金属密閉リングメインユニット

技術パラメーター

注：スイッチヒューズの組み合わせの定格電流は、負荷スイッチの完全な組み合わせ装置と選択したヒューズに使用されます。ブラケットの外側のデータは、低抵抗を介して中性点接地システムを指し、ブラケット内のデータはアーク抑制コイルを介したニュートラルポイント接地または非接地システムを指します。

完全な金属密閉リングメインユニット

アウトラインサイズ

着信（発信）ラインキャビネットの概要図

注記：

1.スイッチキャビネットの名目上の深さには、ドアパネルのすべての外側の端が含まれています（凸レクトーム、ロック、ピン、およびドアパネルの凸部分を除く）

2.ヘッドのすべての外側の端を含むスイッチキャビネットの公称高さ（凸リングを除く）
