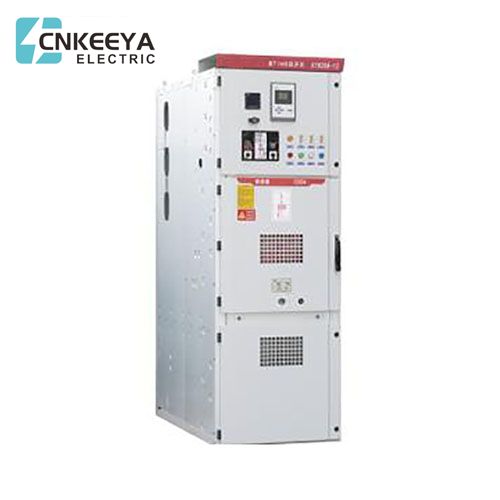

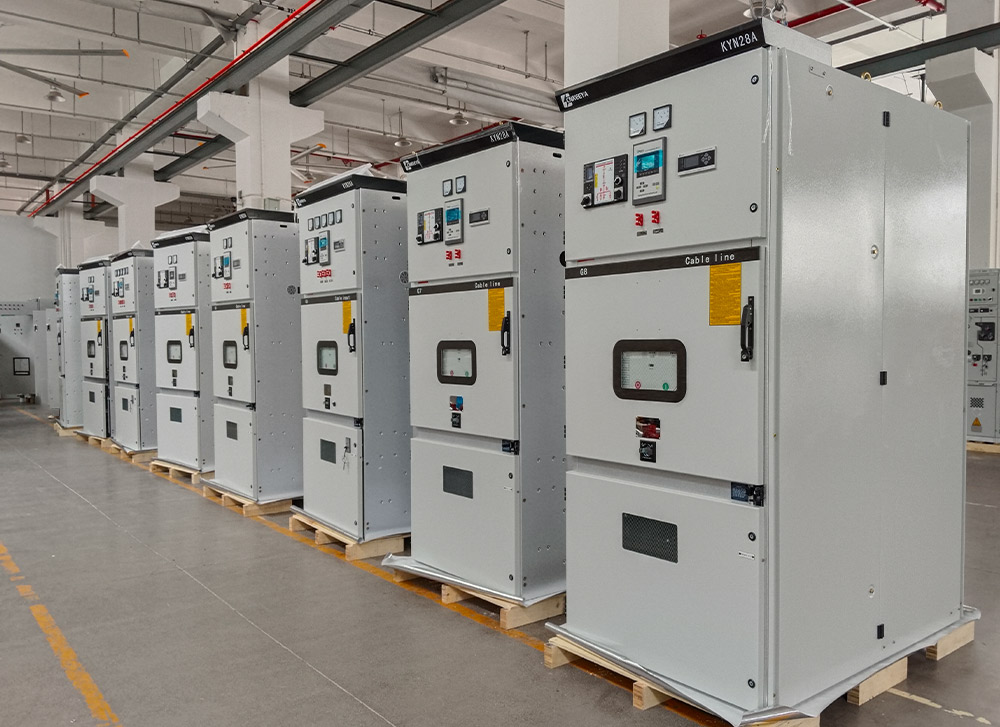

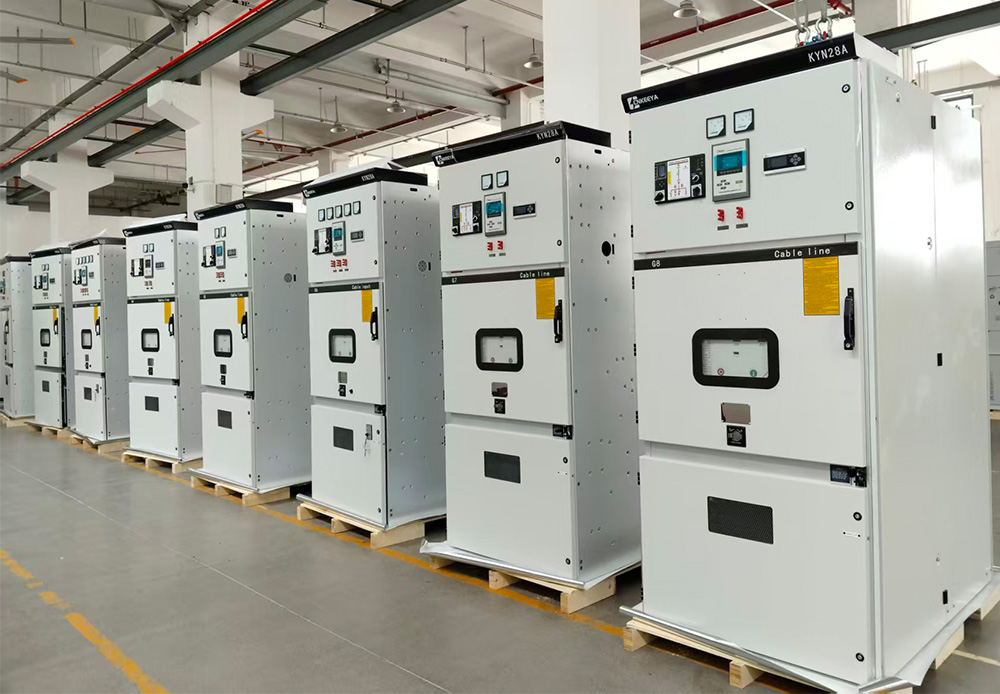

KYN28-12KV 開閉装置
  • KYN28-12KV 開閉装置KYN28-12KV 開閉装置

KYN28-12KV 開閉装置

中国の大手プロバイダーとして、Keeya は、KYN28-12KV スイッチギアに代表される、高度な電気インフラ向けのカスタマイズされたソリューションの提供を専門としています。この最先端の開閉装置は、配電部門におけるイノベーションとカスタマイズされたソリューションに対する Keeya の取り組みを反映しています。

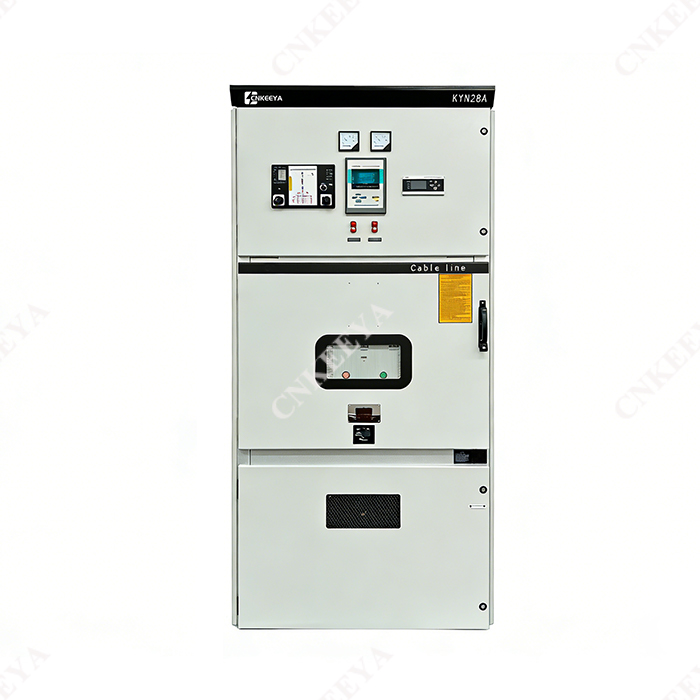

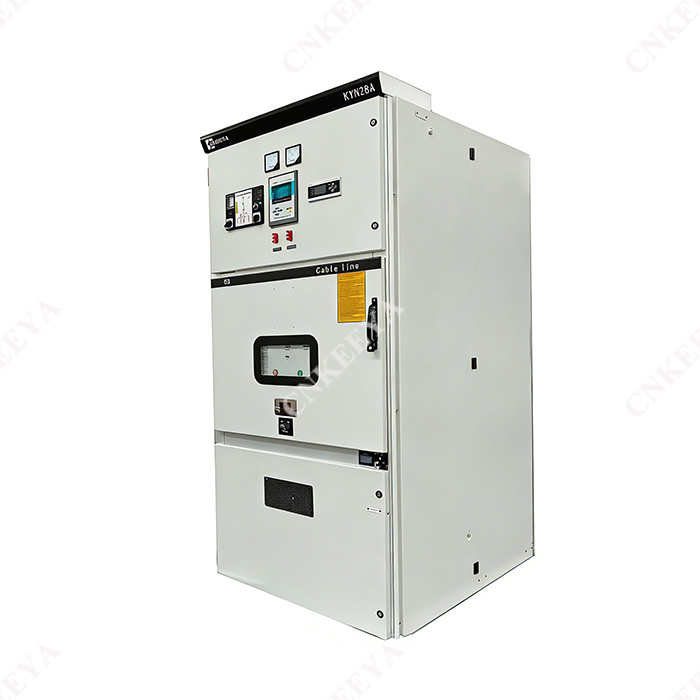

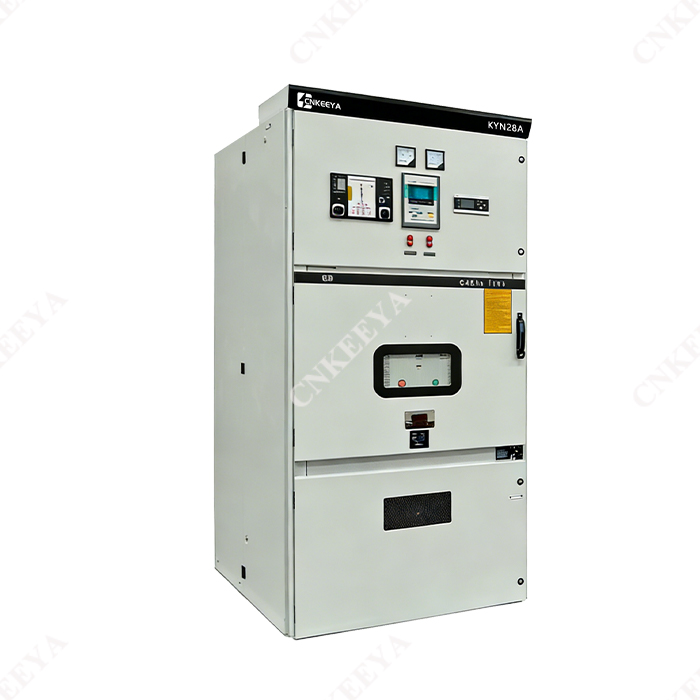

モデル: KYN28A-12

お問い合わせを送信

製品説明

正確に設計され、高品質基準に準拠した KYN28-12KV スイッチギヤは、さまざまな電気用途に適応性と信頼性の高いソリューションを提供する Keeya の専門知識の証です。 Keeya はカスタマイズに重点を置き、開閉装置がクライアントの固有の仕様と要件を満たしていることを保証し、最新の電気システムの回復力と効率に貢献します。


KYN28A-12 装甲取り外し可能な金属製密閉開閉装置は、電気エネルギーの受信と分配、回路の制御、監視、保護に使用される 3.6 ~ 12KV 三相 AC 50Hz 電力網に適しています。これは、高電圧開閉装置および制御装置規格、GB3906 GB3906-2006 3.6kV を超え、40.5kV 以下の定格電圧用の交流金属密閉開閉装置および制御装置に適用できます。 DL 404 注文条件高電圧 AC。サーキットブレーカー、型式試験、日常試験。安心の誤操作防止機能も充実。


使用状態

●周囲温度:上限+40℃、下限-10℃。

● 相対湿度: 日平均 95% 以下、月平均 90% 以下。

●標高:1000m以下。

●震度:8度以下。

● 予備または爆発の危険がなく、重大な汚染がなく、化学腐食や激しい振動もありません。 GB3906 で指定されている通常の環境条件を超えて使用する場合は、ユーザーとメーカーの間で交渉する必要があります。


KYN28-12KV スイッチギヤの機能

KYN28A-12 装甲取り外し可能な交流金属密閉開閉装置 (以下、開閉装置と呼びます) は、国内外の高度な製造技術を吸収して当社が設計、開発した新製品です。 KYN1-12、KYN2-12および他のシリーズ製品など、さまざまな古い金属密閉開閉装置を置き換えることができます。

この製品には次の明らかな利点があります。

●製品のエンクロージャは高い機械強度を備えた完全なボルトアセンブリであり、製品がきちんとしていて美しいことを効果的に保証し、キャビネットのドアにはプラスチックコーティングがスプレーされ、強い耐衝撃性と耐食性があります。エンクロージャの保護レベルはIP4Xです(お客様のニーズに応じて鉄板に変更できます)。

●本製品のスイッチには、ABB社製VD4真空サーキットブレーカやC3シリーズPxedロードスイッチを搭載できるほか、国内の各種シリーズ真空サーキットブレーカ(VS1、VH1、VK、Zn28など)も搭載可能です。 、同様の外国製品を置き換えることができます。

● 選択した回路ブレーカーの種類に関係なく、裸導体の空気絶縁距離は 125mm 以上、複合絶縁は 60mm 以上を保証できます。サーキットブレーカーには、長寿命、メンテナンスの軽減、小型というユニークな利点があります。


KYN28-12

装甲取り外し可能AC金属密閉開閉装置

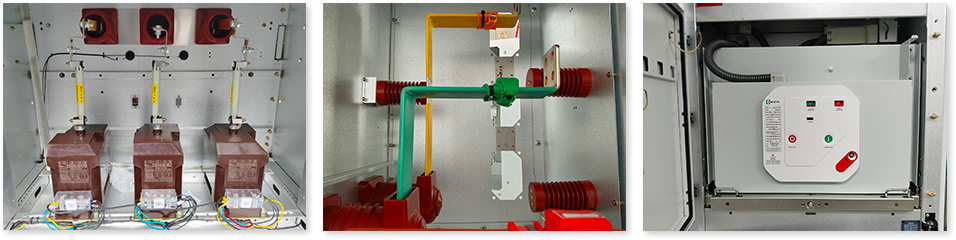

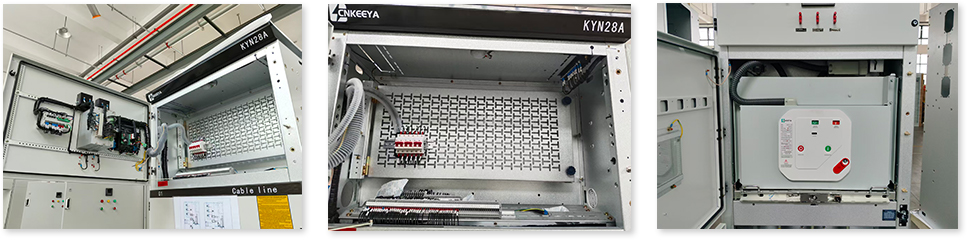

開閉装置は GB3906-91 の金属密閉開閉装置に従って設計されています。スイッチ キャビネットの構造の説明については、図 1 を参照してください。スイッチ キャビネットは、固定キャビネット本体と引き出し可能な部品 (ハンドカートと呼ばれます) で構成されます。キャビネットの筐体と各機能ユニットの仕切り板はボルトで接続されています。開閉装置の筐体の保護レベルは IP4X、ブレーカールームのドアが開いているときの保護レベルは IP2X です。スイッチキャビネットにはバキュームブレーカー手押し車または固定負荷スイッチを取り付けることができます。架空送電線、ケーブルコンセント、その他の機能ソリューションを備えています。開閉装置は、二重キャビネット、つまり、背中合わせまたは対面の 2 列配置で配置できます。


技術パラメータ

開閉装置の技術パラメータ

アイテム

ユニット

価値

定格電圧

kV

3

6

7.2

12



定格周波数

Hz

50

サーキットブレーカーの定格電流

A

630

1250

1600

2000

2500

3150

配電盤の定格電流

A

630

1250

1600

2000

2500

3150

(4S)定格短時間耐電流(4s)

kA

16

20

25

31.5

40

50

定格ピーク耐電流(ピーク)

kA

40

50

63

80

100

125

定格短絡遮断電流

kA

16

20

25

31.6

40

50

定格短絡電流(ピーク)

kA

40

50

63

80

100

125

定格絶縁レベル


電源周波数耐電圧1min

kV

24

32

42


雷インパルス耐電圧

kV

40

60

75

保護レベル

P4X エンクロージャの場合は IP2X、隔離室およびサーキット ブレーカー ルームはオープン


開閉装置の設置

a.エンジニアリング要件と図面に従って、開閉装置を特定の場所に移動します。開閉装置が長い列(たとえば、10 台を超える)がある場合、連結作業は中間の位置から開始する必要があります。

b.クレーンやフォークリフトなどの特殊な輸送手段を使用してください。ローラーバールの使用は固く禁止されています。

c.遮断器手押し車を開閉装置から取り出し、保管のために別の場所に保管します。

d.バスルーム前の固定ボルトを緩め、縦仕切板9を取り外します。

e.ブレーカー室下の水平仕切板 19 の固定ボルトを緩め、水平仕切板を取り外します。

f.ベースプレート16を緩めて取り外します。

g.開閉装置の左側にある制御線ロットからカバー プレート 1 と 2 を取り外します。同時に右前制御線溝のカバープレートも取り外します。

h.開閉装置は水平方向と垂直方向を含めて 1 つずつ取り付けてください。開閉装置の取り付けの凹凸は 2mm を超えてはなりません。

I. 開閉装置が完全に結合(接続)されると、基礎ねじでベースチャンネル鋼に接続するか、電気溶接でベースチャンネル鋼にしっかりと溶接できます。


スイッチキャビネットの外形サイズ

KYN28-12

A. バスルーム

B. 遮断器室

C. ケーブルルーム

D.メータールーム

1. 筐体

1. 圧力リリーフプレート

1. コントロールケーブルカバープレート

2. 支店バス

3. バス

4. 固定接点装置

5. スプリングコンタクト

6. グランドナイフ

7.変流器

8. 変圧器

9. 組み立てられた仕切り板

10.二次プラグ

11. 補助スイッチ

12. スライド幕板

13. 引出し式ハンドカー

14. グランドナイフ操作機構

15. ケーブルシール端子

16. 底部

17. 送りねじ機構

18. メインバスを接地します

19. 水平パーティションの搬入出


注文方法

ご注文時にご指定ください:

● 主回路ソリューション番号、目的、単線系統図、配置図、配電室配置図。

● 開閉装置およびその他のラッチ装置および自動装置の制御、測定および保護機能の要件。

● 開閉装置内の電気部品のタイプ、仕様、および数量。

● 開閉装置または引込線キャビネット間にバストレイ接続が必要な場合は、バストレイの定格耐荷重、バストレイのスパン、地面からの高さなどの特定のデータを提供する必要があります。

● 特殊な環境条件で使用されるスイッチギヤについては、注文時に詳しく説明する必要があります。

● その他の特別な要件。
