配電の分野では、中国に拠点を置く Keeya が、GCS 低電圧引出し式開閉装置で主導権を握り、カスタマイズされた耐久性のあるソリューションを提供しています。特定の顧客ニーズを満たすという Keeya の取り組みは、GCS シリーズのカスタマイズされた設計に明らかであり、多様な要件との互換性を確保しています。耐久性のある構造と寿命で知られるこれらの開閉装置ソリューションは、低電圧システムの信頼性を高めます。

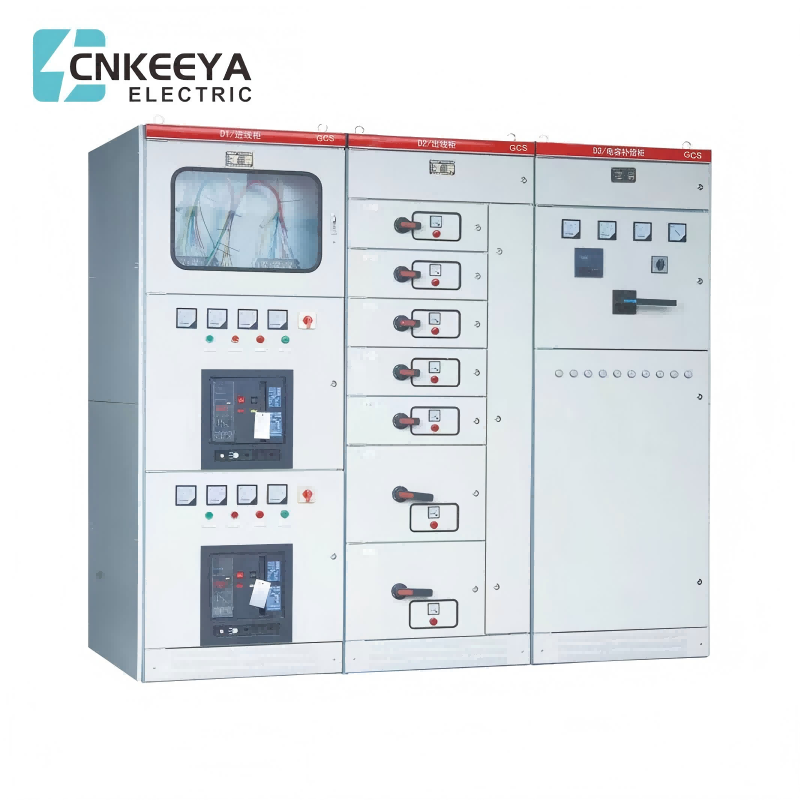

GCS 低電圧引込式開閉装置
Keeya は、著名な工場であり信頼できるサプライヤーであり、最先端の GCS 低電圧引込み式開閉装置の製造に誇りを持っています。革新と精密エンジニアリングに注力する当社の工場は、多様な業界の進化するニーズを満たすように設計された高度な開閉装置ソリューションの製造に優れています。 Keeya は専門のサプライヤーとして、品質と業界標準への準拠を優先し、効率的な配電と制御を保証する最先端の GCS スイッチギアを提供します。 Keeya は、GCS 低電圧引込式開閉装置の新しい製品ラインにより、信頼性、安全性、最新テクノロジーのベンチマークを設定し続けています。最新の開閉装置ソリューションのサプライヤーとして Keeya を選択し、信頼性の高い先進的な配電システムの未来を体験してください。
GCS デバイスは、発電所、石油、化学、冶金繊維、高層ビルなどの産業の配電システムに適しています。定格動作電圧 380V (400V)、定格電流 380V (400V)、(600V) の三相 AC 50(60)Hz 低電圧配電装置一式セットです。
このシリーズの低電圧引出式開閉装置は、工場 (FBA) で標準モジュールを使用して組み立てられた組み合わせキャビネットタイプです。
このシリーズの低電圧引き出し式開閉装置は、発電所、変電所、石油化学産業、冶金、鉄鋼圧延、輸送、エネルギー、軽工業、繊維およびその他の工業企業、住宅地、高層ビルなどの場所に適しており、次の用途に使用されます。定格動作電圧 660V 以下の AC 50 ～ 60Hz 電力システムの電力エネルギー変換、配電および制御。
このデバイスは、GB 7251.1 低電圧スイッチギヤおよび制御装置アセンブリ - パート 1: 型式テスト済みおよび部分的に型式テスト済みアセンブリ、国内専門規格、および IEC 439-1 国際規格に準拠しています。
デバイスの設計は次の基準を満たしています。
● IEC439-1 低電圧開閉装置および制御装置アセンブリ - パート 1: 型式試験済みおよび部分的に型式試験済みのアセンブリ
● GB 7251 低電圧開閉装置および制御装置アセンブリ - パート 5 公共ネットワークにおける配電用アセンブリ
● ZBK 36001 低圧引出式開閉装置
|
(V)主回路の定格電圧 |
AC380(400)、(660) |
|
|
(V)補助回路の定格電圧 |
AC220、380(400); DC110、220 |
|
|
(Hz)定格周波数 |
50(60) |
|
|
(V)定格絶縁電圧 |
660(1000) |
|
|
(A)定格電流 |
水平バス |
≤4000 |
|
(MCC)垂直バス |
1000 |
|
|
(kA、1秒)定格 バスの短時間耐電流 |
50,80 |
|
|
(kA/0.1s)母線の定格ピーク耐電流 |
105,176 |
|
|
(V/1min)電力 周波数テストの電圧 |
主回路 |
2500 |
|
補助回路 |
1760 |
|
|
バス |
三相4線式 |
A.B.C.PE.N |
|
三相5線式 |
A.B.C.PE.N |
|
|
保護レベル |
P30.IP40 |
|
●アダプターの熱容量を向上させ、アダプターの温度上昇によってコネクター、ケーブルログ、スペーサーに生じる追加の温度上昇を大幅に低減します。
●機能ユニットとコンパートメント間の分離は明確かつ信頼性が高く、1 つのユニットの故障が他のユニットの動作に影響を与えず、故障を最小限に抑えます。
● バスバーが水平に配置されているため、デバイスは優れた動的安定性と熱安定性を備え、80/176kA の短絡電流の影響に耐えることができます。
● 1台のMCCスイッチギヤの回路数は22回路と多く、大型単体発電、石油化学システムなどの自動モータグループのニーズを十分に考慮しています。
●機器と外部ケーブルとの接続はケーブル収納部で完結し、ケーブルは上下から出入りできます。ケーブル収納部に変流器を内蔵しているため、設置やメンテナンスが容易です。
● 同じ配電システムは、限流リアクトルのマッチングを通じて短絡電流を制限し、バス電圧を特定の値に安定させ、コンポーネントの短絡強度要件を部分的に軽減できます。
●ドロワーユニットには十分な数の2次コネクタ（1ユニット以上32対、1/2ユニット20対）を装備しており、コンピュータのインターフェース数や自動制御回路数の要求に対応します。
補助回路図の設計は、「火力発電所の補助電源の設計に関する技術基準」およびその他の関連する設計技術基準に準拠しています。工場、鉱山会社、高層ビルの電圧配電システム。 補助回路ソリューションは主回路ソリューションに基づいて設計されており、動作制御のための電源ケーブル、フィーダー (PC)、およびモーターフィーダー (MCC) の機能ユニットを備えています。
|
ユニバーサルキャビネットコード |
A |
B |
C |
D |
注記 |
|
GCS-TG1010-4 |
1000 |
1000 |
850 |
956 |
相互接続キャビネット |
|
GCS-TG0810-4 |
800 |
1000 |
650 |
956 |
受信中 戸棚 |
|
GCS-TG0808-4 |
800 |
800 |
650 |
756 |
受信中 戸棚 |
|
GCS-TG0608-4 |
600 |
800 |
450 |
756 |
受信中 戸棚 |
|
ユニバーサルキャビネットコード |
A |
B |
C |
D |
E |
FXG |
|
GCS-TG1010-2 |
1000 |
1000 |
850 |
956 |
1000 |
400×400 |
|
GCS-TG0810-2 |
800 |
1000 |
650 |
956 |
800 |
200×400 |
|
GCS-TG1008-2 |
1000 |
800 |
850 |
756 |
1000 |
400×400 |
|
GCS-TG0808-2 |
800 |
800 |
650 |
756 |
800 |
200×400 |
|
ユニバーサルキャビネットコード |
A |
B |
C |
D |
E |
FXG |
|
GCS-TG1006-1 |
1000 |
600 |
850 |
556 |
60 |
400×350 |
|
GCS-TG0806-1 |
800 |
600 |
650 |
556 |
160 |
200×350 |
注文契約書には以下の内容が含まれます。
● 製品のフルモデルには、主回路ソリューション番号と 補助回路ソリューション番号
●主回路系組み合わせシーケンス図
●補助回路概略図
● キャビネット内のコンポーネントのリスト
● 回路内の電圧、電流、時間、その他の設定パラメータ
● 製品の通常の使用と矛盾するその他の特別な要件
