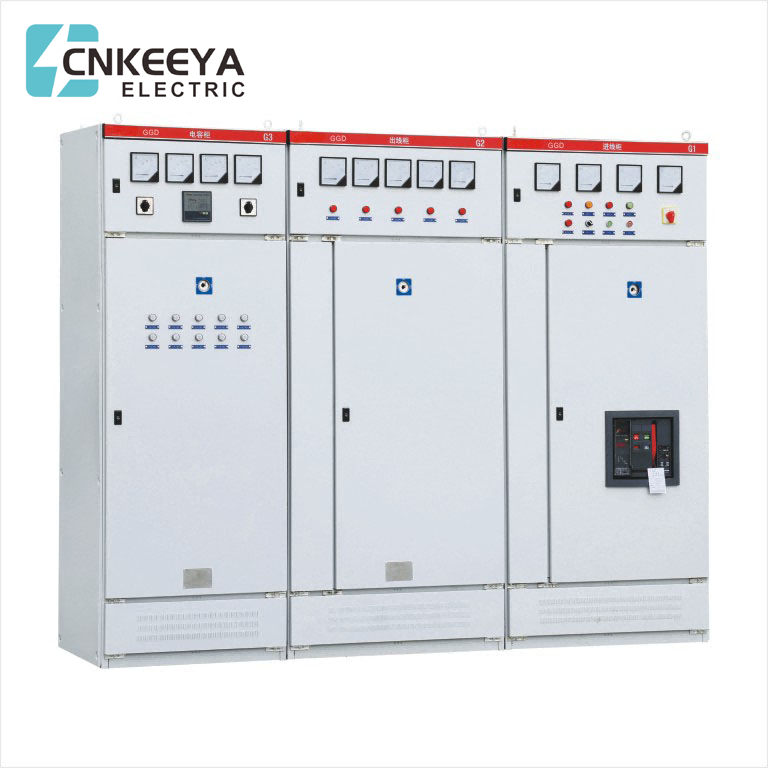

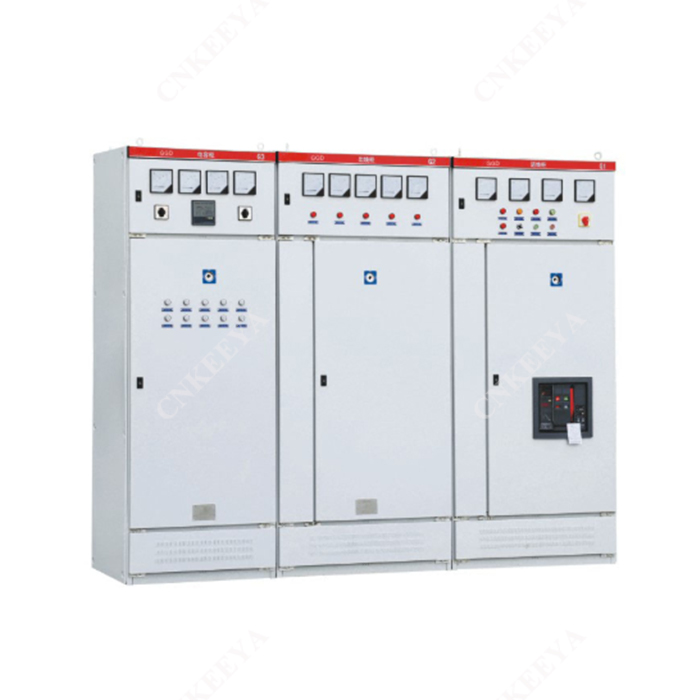

GGD AC低電圧配電キャビネット

中国に拠点を置く著名なサプライヤーであるCnkeeyaは、GGD ACの低電圧配電キャビネットに焦点を当てて、高品質の電気ソリューションを提供することに誇りを持っています。このキャビネットは、高度な技術と細心の職人技を組み合わせて、卓越性に対するCnkeeyaのコミットメントを例示しています。

モデル: GGD

お問い合わせを送信

製品説明

精度と信頼性のために設計されたGGD AC低電圧配電キャビネットは、配電システムの礎石として機能し、Cnkeeyaが業界標準を満たし、それを超えることへの献身を示しています。この分野で信頼できるパートナーとして、CnkeeyaのAC低電圧配電キャビネットは、電気インフラストラクチャの堅牢性に貢献して、多様なアプリケーションに信頼できる効率的なソリューションを提供します。

GGD AC低電圧配電キャビネットは、AC 50H、380Vの定格作業電圧、および流通システムでの3150Aの評価電流と評価された動作電圧を持つ発電所、変電所、鉱業企業、その他の電力ユーザーに適しています。これは、電力変換、配布、および電力、照明、流通機器の制御に使用されます。

GGD AC低電圧配電キャビネットは、エネルギー省の上級当局の要件、およびパワーユーザーと設計部門に従って設計されています。安全性、経済、合理性、信頼性に基づいていますの原理に基づいて設計された新しい低電圧分布キャビネット。この製品には、高速度容量、優れた動的および熱安定性、柔軟な電気ソリューション、便利な組み合わせ、さまざまなシリーズ、強力な実用性、新しい構造、高保護レベルの特性があります。低電圧スイッチギア用の更新された製品として使用できます。

GGD AC低電圧配電キャビネットは、IEC439「低電圧スイッチギアと制御機器」やGB7251「低電圧スイッチギア」などの標準に準拠しています。

サービス条件

●周囲の気温は+40を超えてはならず、-5°以下ではなく、24時間以内の平均温度は +35°よりも高くはありません。

●屋内の設置と使用の場合、使用場所の高度は2000mを超えてはなりません。

●周囲の空気の相対湿度は、最高温度が +40℃の場合、50％を超えず、温度変化の可能性を考慮して、より低い温度（例：90％ +20）で許可する必要があります。

●機器が設置されている場合、垂直面への傾向は5°を超えてはなりません。

●機器は、重度の振動、衝撃、腐食がない場所に設置する必要があります。

●ユーザーに特別な要件がある場合、メーカーとの協議を通じて解決できます。

電気性能

基本的な電気パラメーター

モデル	定格電圧（V）	定格電流（a）		定格の短絡破壊電流（KA）	定格短時間の耐摩耗性（1S）ka）	定格ピークズスタンド電流（ka）
GGD1	380	A	1000	15	15	30
		B	600（630）
		C	400
GGD2	380	A	1500（1600）	30	30	63
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

GGD AC低電圧配電キャビネット

メイン回路ソリューション

GGDキャビネットの主な回路には、合計298の仕様で設計された129のソリューションがあります（補助回路の関数の変化と制御電圧の変化から派生したソリューションと仕様を除く）。

ここで、GGD1タイプ49ソリューションは123の仕様で利用できます

GGD2タイプ53ソリューションは、107の仕様から利用できます

GGD3タイプ27ソリューションは、68の仕様から利用できます

主な回路ソリューションは、設計部門とユーザー部門の大部分の意見を求めることによって選択され、発電所に必要なソリューションが追加されました。定格電流は最大3150Aで、2000KVA以下の分布変圧器の選択に適しています。さらに、GGJ1およびGGJ2コンデンサ補償キャビネットは、4つの主たる回路ソリューションと12の仕様が合計で12の仕様を備えた、反応性電力補償のニーズを満たすように設計されています。

補助回路ソリューション

補助回路の設計には、電源プランと発電プラントの2つの部品ソリューションが利用できます。 GGDキャビネットには、セカンダリコンポーネントを設置するのに十分なスペースがあります。同時に、接続されたリレー保護が必要な場合、発電所と特別なユーザーのニーズを満たすために、特別なLMZ3D電流変圧器が開発されました。

メインバス

価格比と銅をアルミニウムに置き換える可能性を考慮すると、定格電流が1500A以下の場合は単一のアルミニウムバスを使用でき、定格電流が1500Aを超える場合は二重銅バスを使用できます。メーカーはプロトタイプを生産し、この規制に従ってタイプテストに「合格」します。もちろん、メーカーは、ユーザーが必要とするのと同じ電流容量の銅バスにアルミニウムバスを置き換えることもできます。バスの重複表はすべて、スズンエンゼルプロセスで処理されます。

電気部品の選択

（1）GGDキャビネットは、主に中国で大量生産できるより高度な電気部品を採用しています。同時に、経済的および合理的な原則に従って実現可能性を完全に考慮する前提の下で、DZ10D、DZ20などの古い製品のいくつかの機能も保持しています。時代遅れの製品はもう使用されていません。

（2）HD13BXおよびHS13BX回転操作ナイフスイッチは、GGDキャビネットの一意の構造のニーズを満たすために設計された特別なコンポーネントです。メカニズムの動作モードを変更し、古い製品の利点を保持します。これは、実用的な新しいタイプの電気部品です。

（3）設計部門は、GGDキャビネットには優れた設置の冒険があるため、ユーザーが必要とするように、より良いパフォーマンスとより高度なテクノロジーを備えた新しい電気コンポーネントを選択します。一般に、製造と設置の困難を引き起こすことはありません。更新された電気コンポーネント。

（4）メインサーキットの動的施設をさらに改善するために、ZMJタイプのバスクランプを組み合わせたバスキャビネットの断熱サポートが設計されています。バスクランプは、高強度で高名前留め液PPO合金材料で作られています。ビルディングブロックを調整することで、簡単に単一のバスクランプまたはダブルバスクランプに簡単に結合できます。絶縁サポートは、低コストと高強度のスリーブタイプの成形構造であり、古い製品の不十分なクリープ距離の欠陥を解決します。
