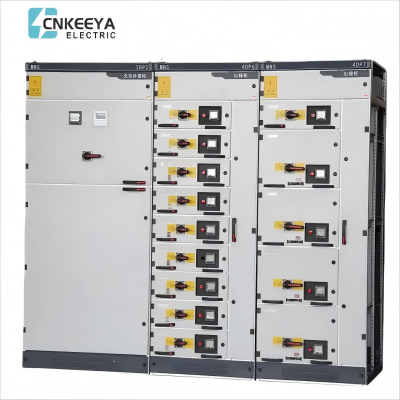

MNS低電圧引き出し可能なスイッチギア

MNS低電圧引き出し可能なスイッチギア

堅牢な建設と永続的なパフォーマンスで有名なCNKEEYA高品質のMNS低電圧の引き出し可能なスイッチギアにより、低電圧設備の寿命と信頼性が保証されます。 Cnkeeyaがカスタマイズに重点を置いているのは、電気産業の進化するニーズを満たすテーラードで耐久性のあるソリューションを提供するという使命を強調しています。

メインアプリケーション

この一連の低電圧引き出し可能なスイッチギアは、標準モジュール（FBA）を使用して工場で組み立てられた組み合わせキャビネットタイプです。

この一連の低電圧撤退可能なスイッチギアは、発電所、変電所、石油化学、冶金鋼のローリング、輸送エネルギー、光産業および繊維企業、住宅コミュニティ、高層ビル、およびその他の場所に適しています。これは、AC 50-60Hzおよび定格作業電圧AC 660V以下の電力システムにおけるエネルギー変換、配布、および制御に使用されます。

このデバイスは、GB7251.1の「低電圧完全スイッチング」およびJB/T9961「低電圧引き出しが完全なスイッチギア」、およびIEC439-1の国際的な専門的基準の全国専門的基準に準拠しています。

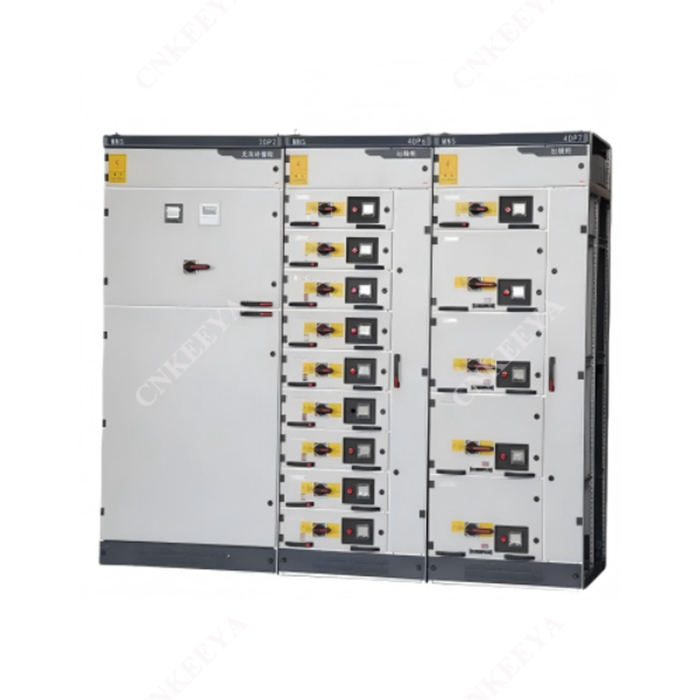

MNS低電圧引き出し可能なスイッチギア

この一連の低電圧撤回可能なスイッチギアは、標準モジュールを備えた工場（FBA）によって組み立てられる一種の組み合わせキャビネットです。

この一連の低電圧撤退可能なスイッチギアは、発電所、変電所、石油化学、冶金および鋼鉄の転がり、輸送、エネルギー、繊維産業と繊維の企業、住宅四半期、高層ビル、およびその他の場所に適用されます。

この設置は、GB 7251.1低電圧スイッチギアおよびコントロールギアアセンブリパート1：タイプテストおよび部分的にタイプテストされたアセンブリとJB/T 9961低電圧引き出し可能なスイッチギアおよびコントロールギアアセンブリおよびIEC439-1の国際専門的な標準に準拠しています。

通常のサービス条件

●周囲の気温は +40°よりも高く、-5°よりも低くはなく、24時間以内に平均温度が +35°より高くならないようにします。 大気の条件：空気はきれいで、相対湿度は +40の最大温度で50％を超えません。より低い温度では、より高い相対湿度が許可されます。たとえば、 +20℃で90％ですが、凝縮が時々発生する可能性があるため、温度の変化を考慮に入れる必要があります。

●高度：2000mを超えない。

●このデバイスは、-25°から +55°、および +70°までの範囲の温度での輸送および貯蔵プロセスに短期間（24時間を超えない）に適しています。このデバイスは、これらの限られた温度で不可逆的な損傷を受けないでください。

●上記のサービス条件を満たすことができず、ユーザーとメーカーの間の交渉を通じて解決するものとします。 デバイスがオフショア石油掘削プラットフォームと原子力発電所で使用される場合、別の技術契約に署名するものとします。

基本的な技術パラメーター

MNS低電圧引き出し可能なスイッチギア

保護レベル

40050標準のIEC 529およびDに沿って

IP30：φ2.5mmを超えるサイズの固定プロテーション

IP40：1.0 mmφを超えるサイズのプロテーションを固定しました

IP54：ほこりに対する保護とスパッタの方向

（IP54保護レベルを注文するときは、メーカーに相談してください）

スイッチキャビネットタイプ

1.電力配信センターキャビネット（PC）：EMAX、MT、3WN、AH、MEシリーズサーキットブレーカーを使用できます。

2.モーターコントロールセンターキャビネット（MCC）：さまざまなサイズの引き出しによって組み立てられています。各回路のメインスイッチは、高品位の壊れたプラスチックケース回路ブレーカーまたは回転負荷スイッチをヒューズで採用します。電力要因自動補償キャビネット（手動、自動、およびリモートの電力補償装置を備えています）

Cabinet body schematic diagram

配電センター（PC）キャビネット

MNS低電圧引き出し可能なスイッチギア

Bモーターコントロールセンター（MCC）キャビネット

コンビネーションモード図

インストール図
