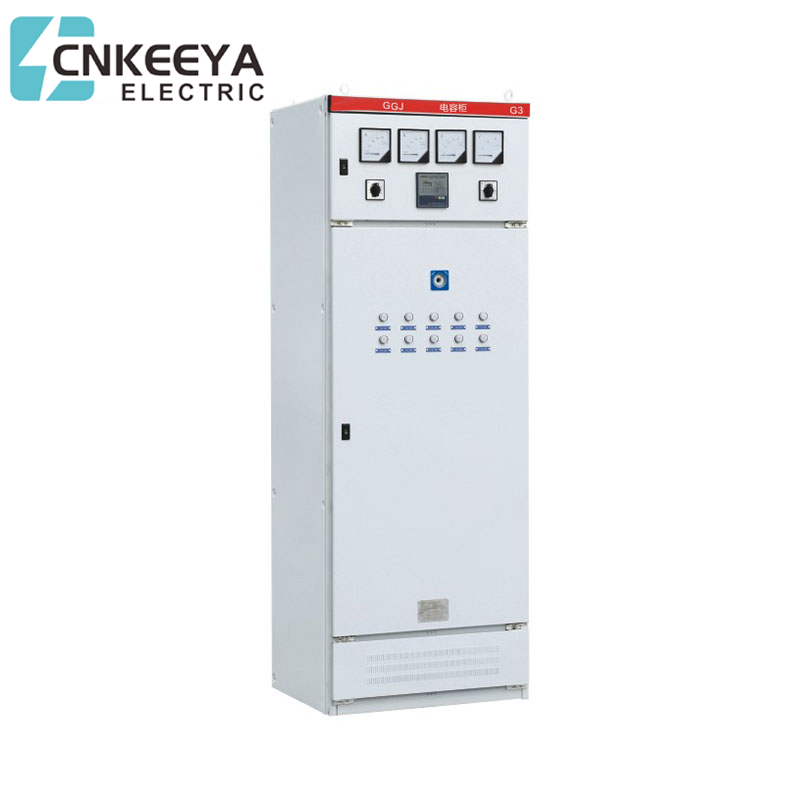

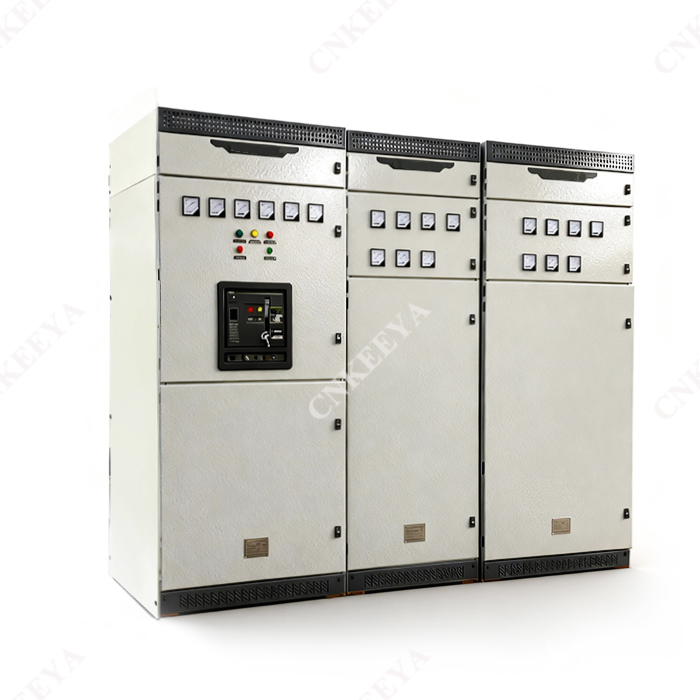

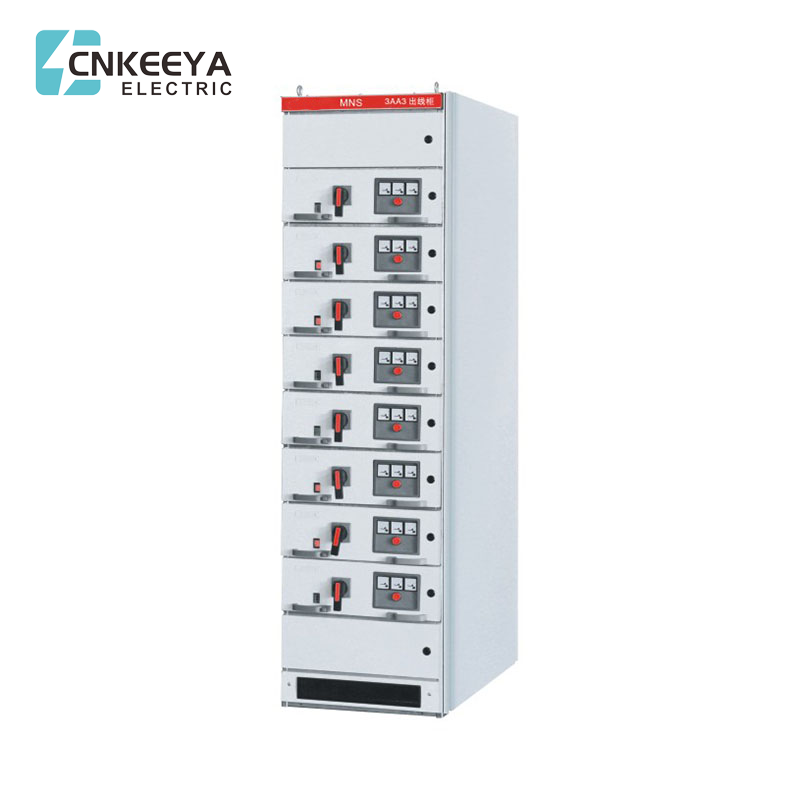

GGJ 低電圧無効電力補償キャビネット

Model: GGJ

中国を拠点とする主要サプライヤーとして、CNKEEYA は、GGJ 低電圧無効電力補償キャビネットに代表される高品質のソリューションを提供することに誇りを持っています。精度と信頼性を念頭に置いて設計されたこれらのキャビネットは、優れた電力管理に対する CNKEEYA の取り組みを示しています。

お問い合わせを送信

製品説明

業界の信頼できる工場として、CNKEEYA の GGJ 低電圧無効電力補償キャビネットは、さまざまな用途で力率を向上させ、エネルギー効率を最適化するための効率的かつ正確なソリューションを提供します。GGJ シリーズは、CNKEEYA の製品を特徴づける高度な技術と優れた職人技の証です。

GGJ 低電圧無効電力補償キャビネットは、電力網の実際の状況に合わせて特別に設計されています。インテリジェントな制御技術を採用し、高調波条件下での並列コンデンサによる無効電力補償の自動切り替えの問題を効果的に解決します。一方、ユーザーの実際の要件に応じて高調波をフィルタリングし、電力網環境を浄化し、損失を削減し、高調波の危険を排除することができます。また、コンデンサ無効電力をシステムに供給して力率を改善します。電力、冶金、石油化学、鉱工業、建設、機械などの産業の配電システムで使用できます。

環境条件

●標高:2000m。

●周囲温度：-25〜+40℃。

● 相対湿度: 90% (20℃) 以下。

●設置場所には、可燃性、爆発性の物質、腐食性ガス、導電性粉塵のない場所に設置してください。

●激しい振動、乱流がなく、設置勾配は5度以下としてください。

構造の紹介

● 電圧ゼロクロススイッチング補償デバイス。突入電流や影響がなく、コンデンサを切り替えることができます。

● 頻繁かつ迅速に。

●コンデンサ自動/手動切替装置を採用しており、頻繁に動作させて補償精度を向上させます。

●キャビネットの上部には冷却ファンが装備されており、温度制御スイッチによって制御され、適切なタイミングでキャビネット内の温度を調整します。

●完全な保護機能：短絡、過負荷、過電圧、不足電圧、欠相保護、簡単設定。

技術パラメータ

●定格電圧: 400V、660V、1000V。

●定格周波数：50Hz。

●定格容量：30-1000var。

● 動作電圧範囲: 0.8-1.1 Un;

●コンデンサ配線モード：Yまたは△。測定誤差：電圧：±0.5％、電流±1％、無効電力：±1％。

● スイッチングモード: 高調波電圧または力率に応じた自動スイッチング。

●スイッチング遅延: 0-999秒調整可能

ローカルモーターの補償計算と必要な静電容量の決定
	補償前	キロワット負荷あたりに必要なコンデンサのキロバール数必要なCOSφ2を得るために
タンプル	COSP1	COSφ2＝0.7	COSφ2＝0.75	Cosφ2＝0.8	Cosφ2＝0.82	cOsφ2 = 0.85	COSφ2＝0.87	COSφ2＝0.9	Cosφ2＝0.92	Cosφ2＝0.95	cosφ2 = 0.97	COSφ2＝1.00
4.9	0.2	3.88	4.02	4.15	4.2	4.28	4.33	4.41	4.47	4.57	4.65	4.9
3.87	0.25	2.85	2.99	3.12	3.17	3.25	3.31	3.39	3.45	3.54	3.62	3.87
3.18	0.3	2.16	2.3	2.43	2.48	2.56	2.61	2.7	2.75	2.85	2.93	3.18
2.68	0.35	1.66	1.79	1.93	1.98	2.06	2.11	2.19	2.25	2.35	2.43	2.68
2.29	0.4	1.27	1.41	1.54	1.59	1.67	1.72	1.81	1.87	1.96	2.04	2.29
2.16	0.42	1.14	1.28	1.41	1.46	1.54	1.59	1.68	1.74	1.83	1.91	2.16
2.04	0.44	1.02	1.16	1.29	134	1.42	1.47	1.56	1.62	1.71	1.79	2.04
1.93	0.46	0.91	1.05	1.18	1.23	1.31	1.36	1.45	1.5	1.6	1.68	1.93
1.83	0.48	0.81	0.95	1.08	1.13	1.21	1.26	1.34	1.4	1.5	1.58	1.83
1.73	0.5	0.71	0.85	0.98	1.03	1.11	1.17	1.25	1.31	1.4	1.48	1.73
1.64	0.52	0.62	0.76	0.89	0.94	1.02	1.08	1.16	1.22	1.31	1.39	1.64
1.56	0.54	0.54	0.68	0.81	0.86	0.94	0.99	1.07	1.13	1.23	1.31	1.56
1.48	0.56	0.46	0.6	0.73	0.78	0.86	0.91	1	1.05	1.15	1.23	1.48
1.4	0.58	0.38	0.52	0.65	0.71	0.78	0.84	0.92	0.98	1.08	1.15	1.4
1.33	0.6	0.31	0.45	0.58	0.64	0.71	0.77	0.85	0.91	1	1.08	1.33
1.27	0.62	0.25	0.38	0.52	0.57	0.65	0.7	0.78	0.84	0.94	1.01	1.27
1.2	0.64	0.18	0.32	0.45	0.5	0.58	0.63	0.72	0.77	0.87	0.95	1.2
1.14	0.66	0.12	0.26	0.39	0.44	0.85	0.57	0.65	0.71	0.81	0.89	1.14
1.08	0.68	0.06	0.2	0.33	0.38	0.46	0.51	0.59	0.65	0.75	0.83	1.08
1.02	0.7		0.14	0.27	0.32	0.4	0.45	0.54	0.59	0.69	0.77	1.02
0.96	0.72		0.08	0.21	0.27	0.34	0.4	0.48	0.54	0.63	0.71	0.96
0.91	0.74		0.03	0.16	0.21	0.29	0.34	0.42	0.48	0.58	0.66	0.91
0.86	0.76			0.11	0.16	0.24	0.29	0.37	0.43	0.53	0.6	0.86
0.8	0.78			0.05	0.1	0.18	0.24	0.32	0.38	0.47	0.55	0.8
0.75	0.8				0.05	0.13	0.18	0.27	0.32	0.42	0.5	0.75
0.7	0.82					0.08	0.13	0.21	0.27	0.37	0.45	0.7
0.65	0.84					0.03	0.08	0.16	0.22	0.32	0.4	0.65
0.59	0.86						0.03	0.11	0.17	0.26	0.34	0.59
0.84	0.88							0.06	0.11	0.21	0.29	0.54
0.48	0.9								0.06	0.16	0.23	0.48
0.48	0.92									0.1	0.18	0.43
0.36	0.94									0.03	0.11	0.36
0.29	0.96										0.01	0.29
0.2	0.98											0.2

共通構成表

解決策 Ⅰ: 共同補償オプション

静電容量コンタクタ	静電容量切替複合スイッチ	自己修復シャントコンデンサ
CJ19-25	XXFK-△-16KVA	BSMJ0.4-1-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-2-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-3-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-5-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-6-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-7.5-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-8-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-10-3
CJ19-25	XXFK-△-16KVA	BSMJ0.4-12-3
CJ19-32	XXFK-△-16KVA	BSMJ0.4-14-3
CJ19-32	XXFK-△-16KVA	BSMJ0.4-15-3
CJ19-32	XXFK-△-16KVA	BSMJ0.4-16-3
CJ19-43	XXFK-△-20KVA	BSMJ0.4-18-3
CJ19-43	XXFK-△-20KVA	BSMJ0.4-20-3
CJ19-63	XXFK-△-30KVA	BSMJ0.4-25-3
CJ19-63	XXFK-△-30KVA	BSMJ0.4-30-3
CJ19-95		BSMJ0.4-40-3
CJ19-95		BSMJ0.4-50-3

解決策 Ⅱ: 共同補償オプション

静電容量コンタクタ	静電容量切替複合スイッチ	自己修復シャントコンデンサ
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-1-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-2-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-3-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-4-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-5-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-6-3Y
CJ19-25	XXFK-Y-7.5KVAX3	BSMJ0.25-7-3Y
CJ19-25	XXFK-Y-10KVAX3	BSMJ0.25-8-3Y
CJ19-25	XXFK-Y-10KVAX3	BSMJ0.25-10-3Y
CJ19-25	XXFK-Y-12KVAX3	BSMJ0.25-12-3Y
