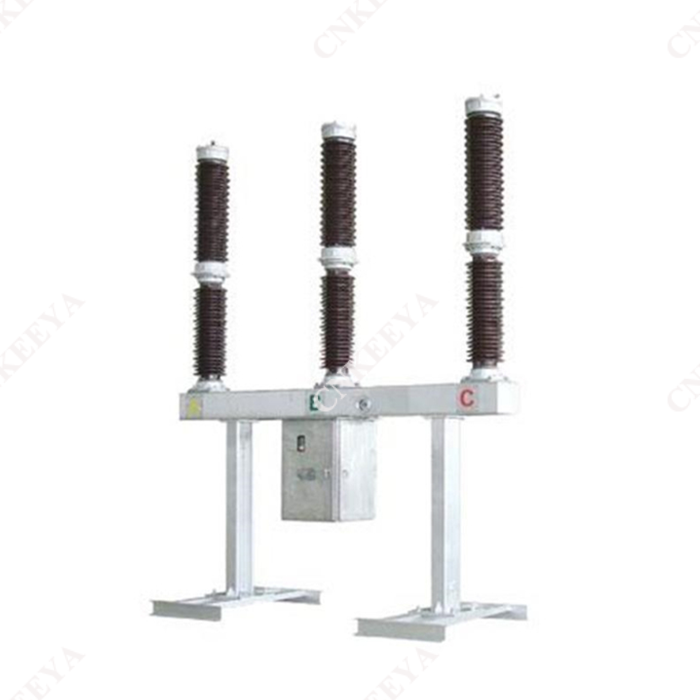

LW36-126 屋外高電圧交流六フッ化硫黄 (SF₆) サーキットブレーカー

 構造的特徴

  LW36-126 屋外高圧交流六フッ化硫黄（SF₆）遮断器は、三相のばね機構を中央に配置し、三相で連結した斬新かつ精緻な外観を実現しています。サーキットブレーカーは、絶縁材および消弧媒体として SF6 ガスを使用しています。動作中、サーキットブレーカーの 3 つの極は SF6 ガスに接続され、指針式密度リレーを使用してその圧力と密度を監視します。自己給電式アーク消弧原理の使用とサーキットブレーカー動作システムの最適化された設計により、機械効率が効果的に向上し、動作電力が大幅に削減されました。優れた遮断性能と長い電気寿命。

 設置シャーシとサポートは全体が曲げ加工された鋼板製で、表面処理は全て溶融亜鉛メッキです。露出しているすべてのファスナーは高強度材料で作られ、溶融亜鉛メッキまたはステンレス鋼の標準部品を使用します。メカボックスの外殻はステンレス材を使用しており、耐食性に優れています。

 機械的信頼性が高く、頻繁な操作が可能。

 六フッ化硫黄ガスの固有の高い絶縁強度と回路ブレーカーでの優れた接点動作の使用により、遮断容量性電流が再点火することはありません。外部絶縁レベルが高く、外部絶縁は沿面距離が長く設計されています。沿面距離は ≥ 31mm/kV であり、耐汚染性能は優れています。過酷な環境でも安全に動作可能。強力な電流容量: 定格電流 3150A の 1.2 倍である 3780A で温度上昇テストを実施しますが、各点の温度上昇にはまだ大きな余裕があります。

 製品全体の外観構造がコンパクトで、現場での設置やデバッグが容易で、メンテナンスの負担も軽減されます。

注文方法

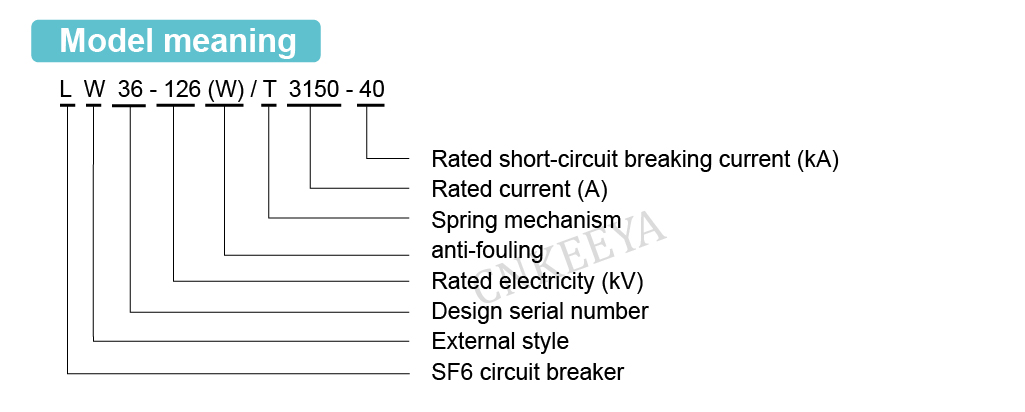

 サーキットブレーカーのモデルと仕様。

 定格電気パラメータ（電圧、電流、遮断電流など）

 使用環境条件（周囲温度、標高、環境汚染度）

 制御回路の定格電気パラメータ（エネルギー貯蔵モーターの定格電圧、開閉コイルの定格電圧）。必要なスペアパーツ、専用機器、およびツールの名前と数量 (別途注文する必要があります)。端子の配線方向を一度に指定します。
