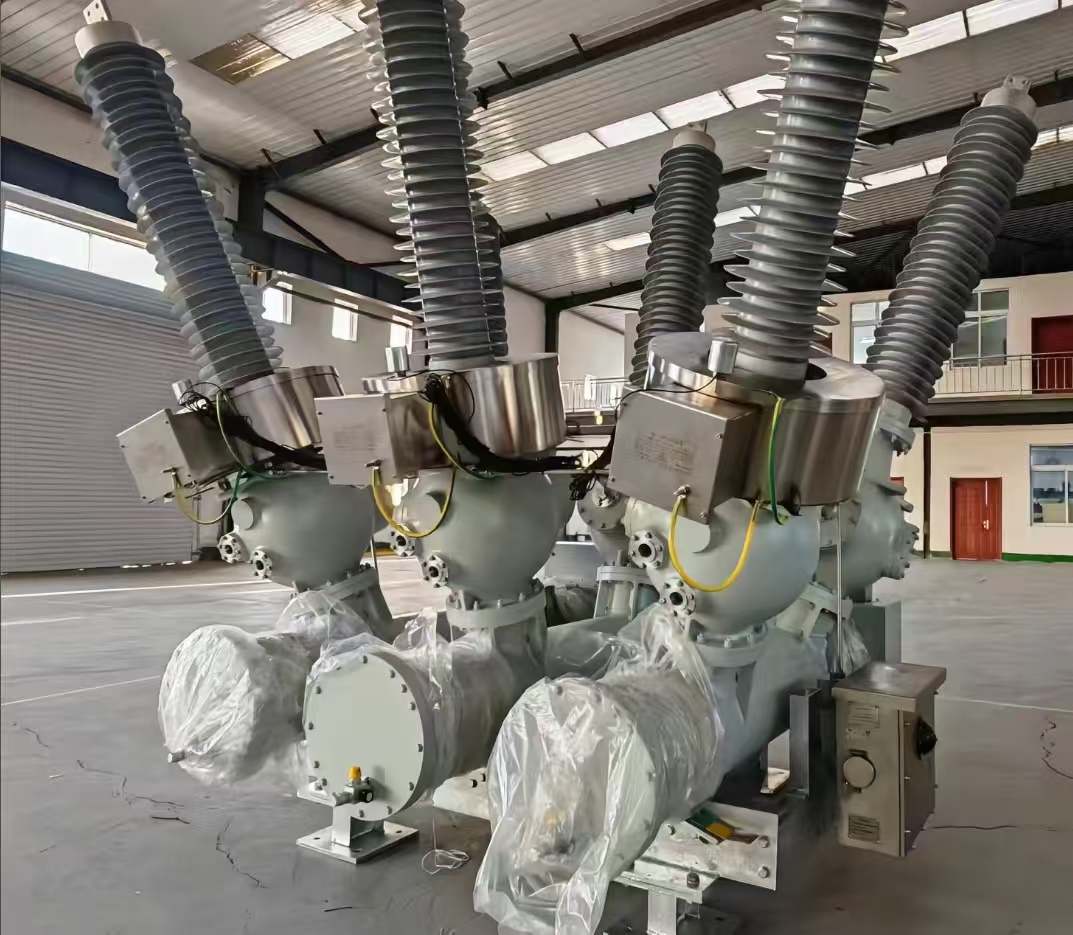

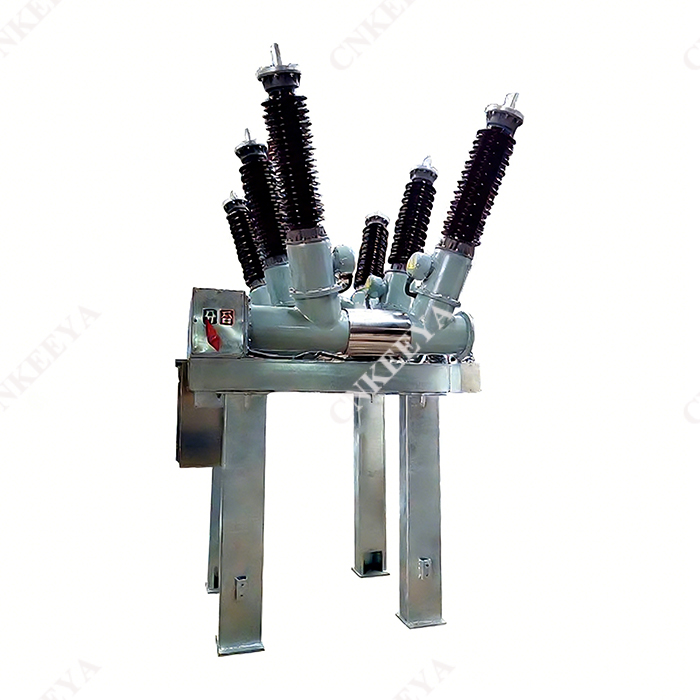

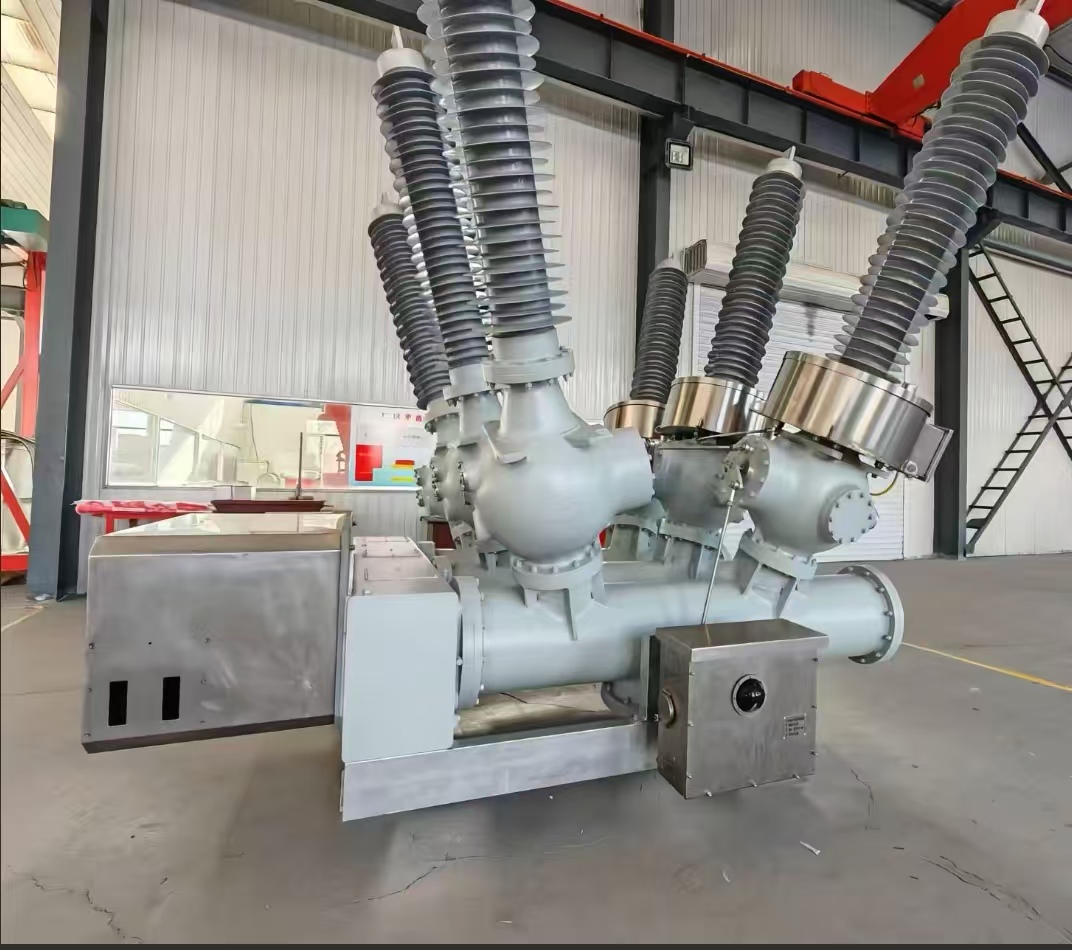

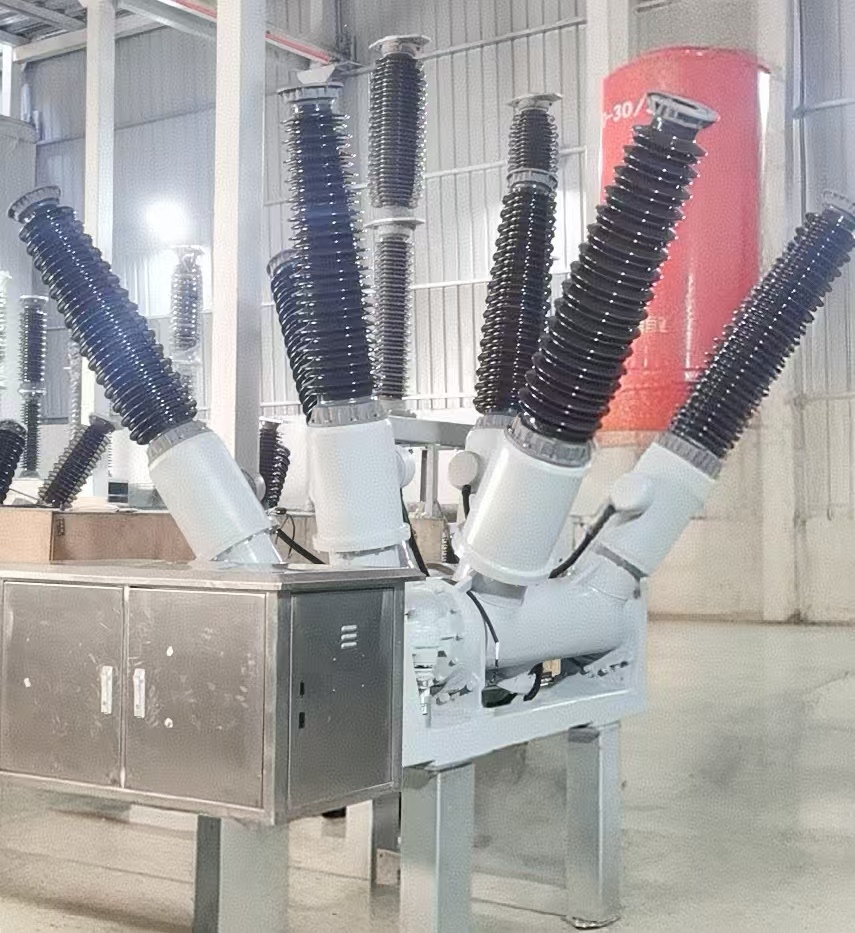

ZCW□-72.5(126.5)/L型開放型開閉装置Ass'y

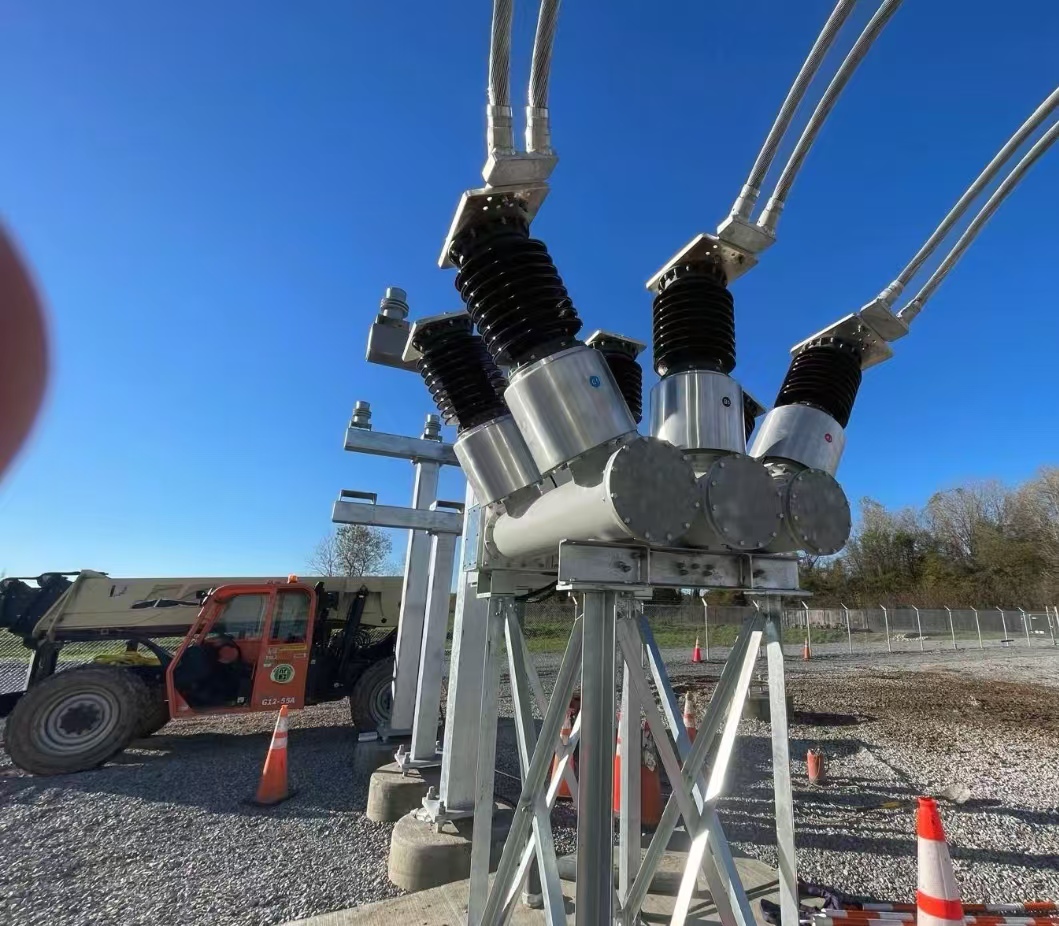

ZCW□-72.5(126.5)/L型開放形開閉装置Assyは、外部絶縁材に空気を消弧媒体としてSF6ガスを使用した組合せ電気機器一式です。三相 AC の 72.5KV 送配電システムの制御と保護は、回路ブレーカーの接続やコンデンサ バンクの開閉にも使用できます。都市部の変電所、企業用変電所、土地利用が狭い山岳地帯の変電所に適しています。

 構造的特徴

 サーキットブレーカー、絶縁スイッチ、接地スイッチ、変流器、バスバー、その他のコンポーネントを接地された鋼構造ブラケット上に有機的に組み合わせ、コンパクトな構造を実現します。占有面積は分割型に比べて30%～50%であり、土地の節約、事業費の削減などの明らかな特徴を持っています。

 全期間が工場で事前に組み立てられ、工場出荷前に組み立てとデバッグが行われ、全体として設置場所に輸送されるため、設置サイクルが大幅に短縮されます。

 十分に検証された高性能消弧室と遮断スイッチを採用し、最小限のメンテナンスで高い信頼性を実現します。

 パーティション工場で組み立てられた自立型バスバーは、ユーザーが構造を修理する必要がありません。

 レイアウトの自由度が高く、さまざまな配線方法に対応できます。

 メンテナンスや交換時にブレーカーを一括で下げることができ、本体故障による停電時間を3時間以内に短縮できます。

\

 注文方法

 サーキットブレーカーのモデルと仕様。

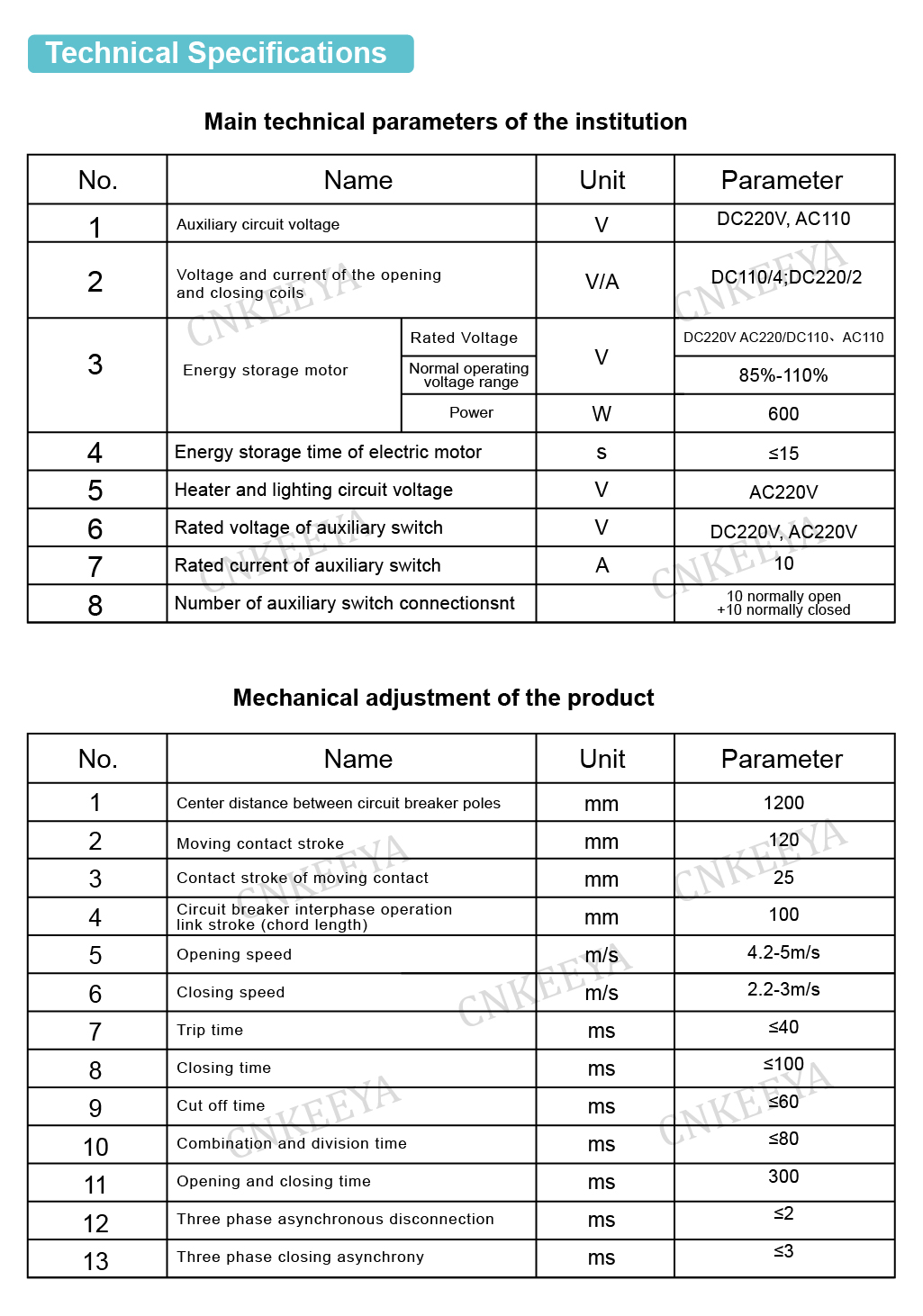

 定格電気パラメータ (電圧、電流、遮断電流など);温度、高度、汚染レベルなどの環境条件に基づく制御回路の定格電気パラメータ（エネルギー貯蔵モーターの定格電圧、開閉コイルの定格電圧）。

 必要なスペアパーツ、専用機器、およびツールの名前と数量 (別途注文する必要があります)。

 端子の配線方向を一度に指定します。
