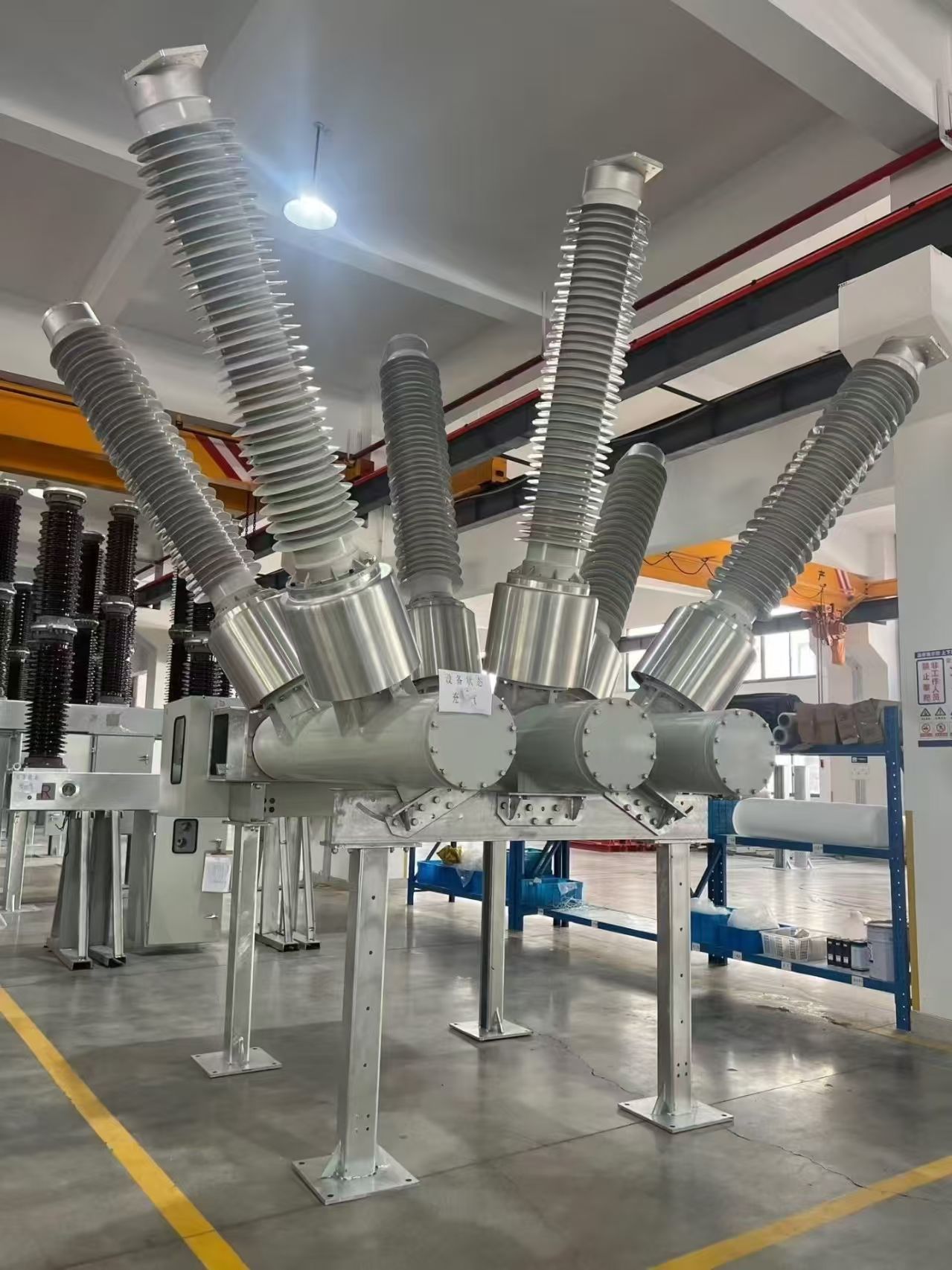

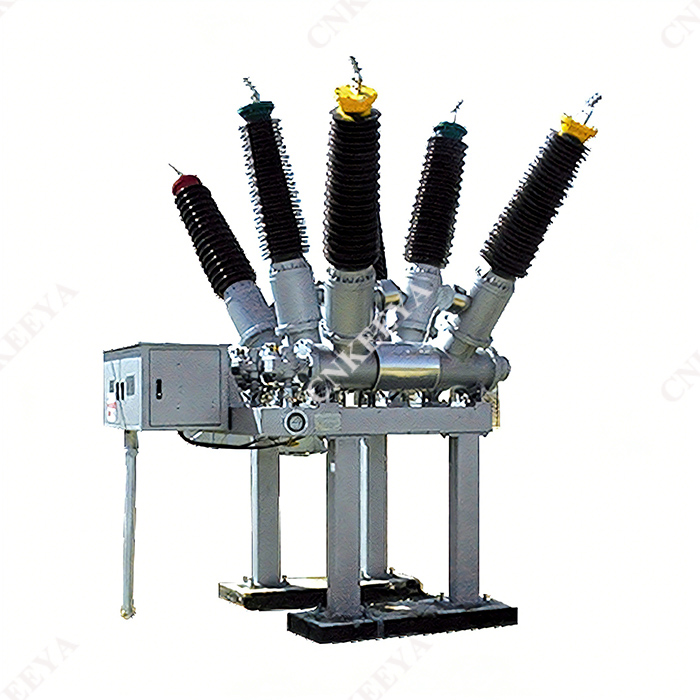

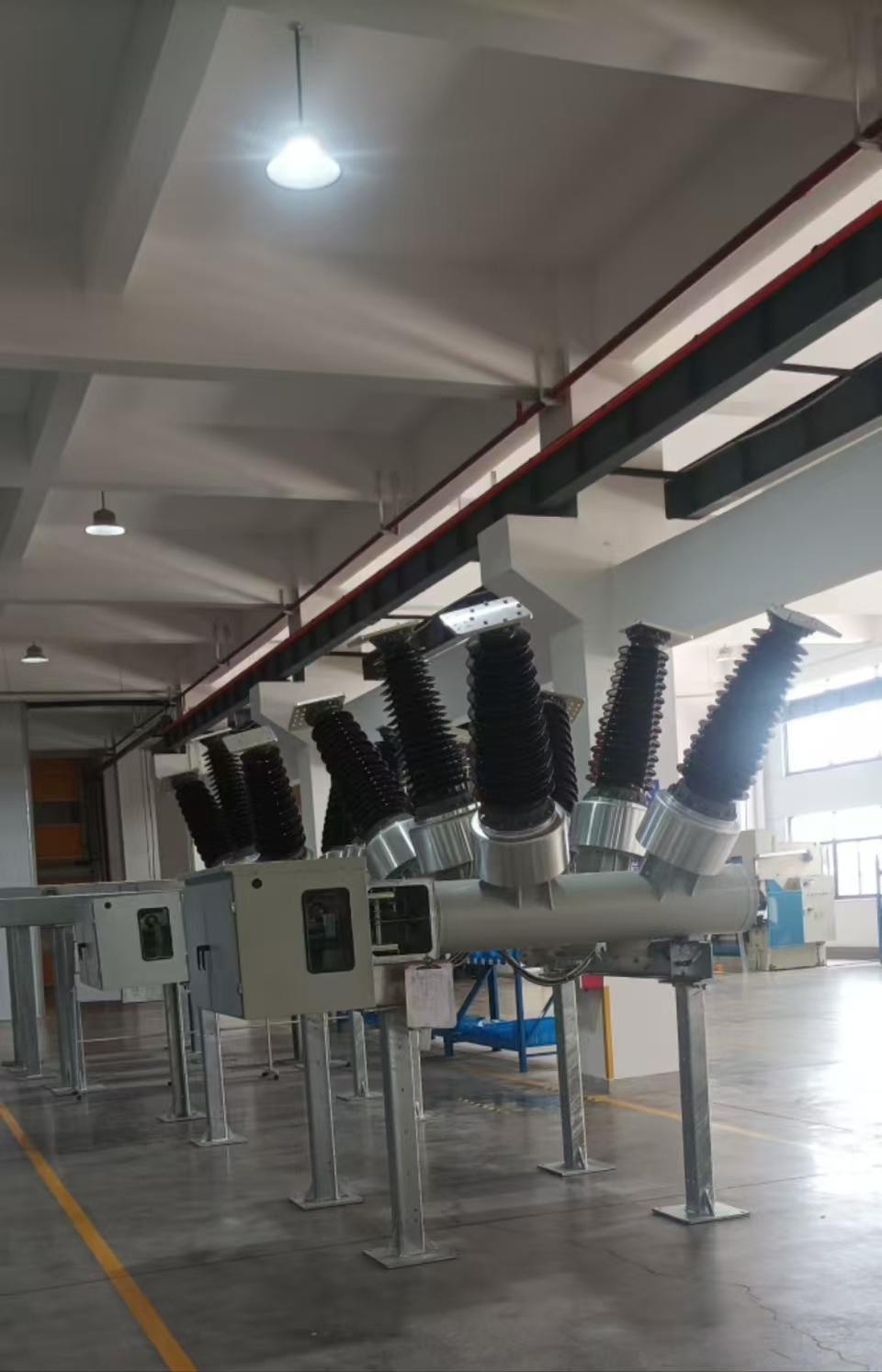

LW36-126/T3150-40 高圧交流 SF₆ タンク形サーキットブレーカ

 概要

 LW36-126/T3150-40 高電圧交流 SF₆ タンク型サーキットブレーカーと変流器を組み合わせたもので、消弧室は接地されたアルミニウム合金シェル内に水平に設置され、CT26 タイプのスプリング操作機構を備えています。部品点数が少なく、レイアウトがシンプルかつコンパクトで、全体的に堅牢で耐久性があり、オイルフリースイッチの要件を満たしています。優れた機械的特性と高い信頼性を備えています。すべての重要なコンポーネントは CNC およびマシニング センター装置によって加工され、ベアリングはブランドベアリング (IKO、INA、SKF など) で作られており、機械的寿命は最大 10,000 回です。三相 AC 50Hz の屋外高電圧開閉装置に適しており、72.5 (126) kV 送変電システムの制御と保護に使用できます。サーキットブレーカーの接続やコンデンサバンクの開閉にも使用できます。

 構造的特徴

 遮断器は三相磁器柱片遮断構造を採用し、三相のバネ作動機構を中央に配置し三相で連結し、斬新で精緻な外観を実現しました。サーキットブレーカーは、絶縁材および消弧媒体として SF6 ガスを使用しています。動作中、サーキットブレーカーの 3 つの極は SF6 ガスに接続され、ポインター型密度リレーを使用してその圧力と密度の進行を監視します。自己給電式アーク消弧原理の使用とサーキットブレーカー動作システムの最適化された設計により、機械効率が効果的に向上し、動作電力が大幅に削減されました。優れた遮断性能と長い電気寿命。

 設置シャーシとサポートは全体が曲げ加工された鋼板製で、表面処理は全て溶融亜鉛メッキです。露出しているすべてのファスナーは高強度材料で作られ、溶融亜鉛メッキまたはステンレス鋼の標準部品を使用します。メカボックスの外殻はステンレス材を使用しており、耐食性に優れています。

 機械的信頼性が高く、頻繁な操作が可能。

 六フッ化硫黄ガスの固有の高い絶縁強度と回路ブレーカーでの優れた接点動作の使用により、遮断容量性電流が再点火することはありません。外部絶縁レベルが高く、外部絶縁は沿面距離が長く設計されています。沿面距離は ≥ 31mm/kV であり、耐汚染性能は優れています。過酷な環境でも安全に動作可能。強力な電流容量: 定格電流 3150A の 1.2 倍である 3780A で温度上昇テストを実施しますが、各点の温度上昇にはまだ大きな余裕があります。

 製品全体の外観構造がコンパクトで、現場での設置やデバッグが容易で、メンテナンスの負担も軽減されます。

 注文方法

 サーキットブレーカーのモデルと仕様。

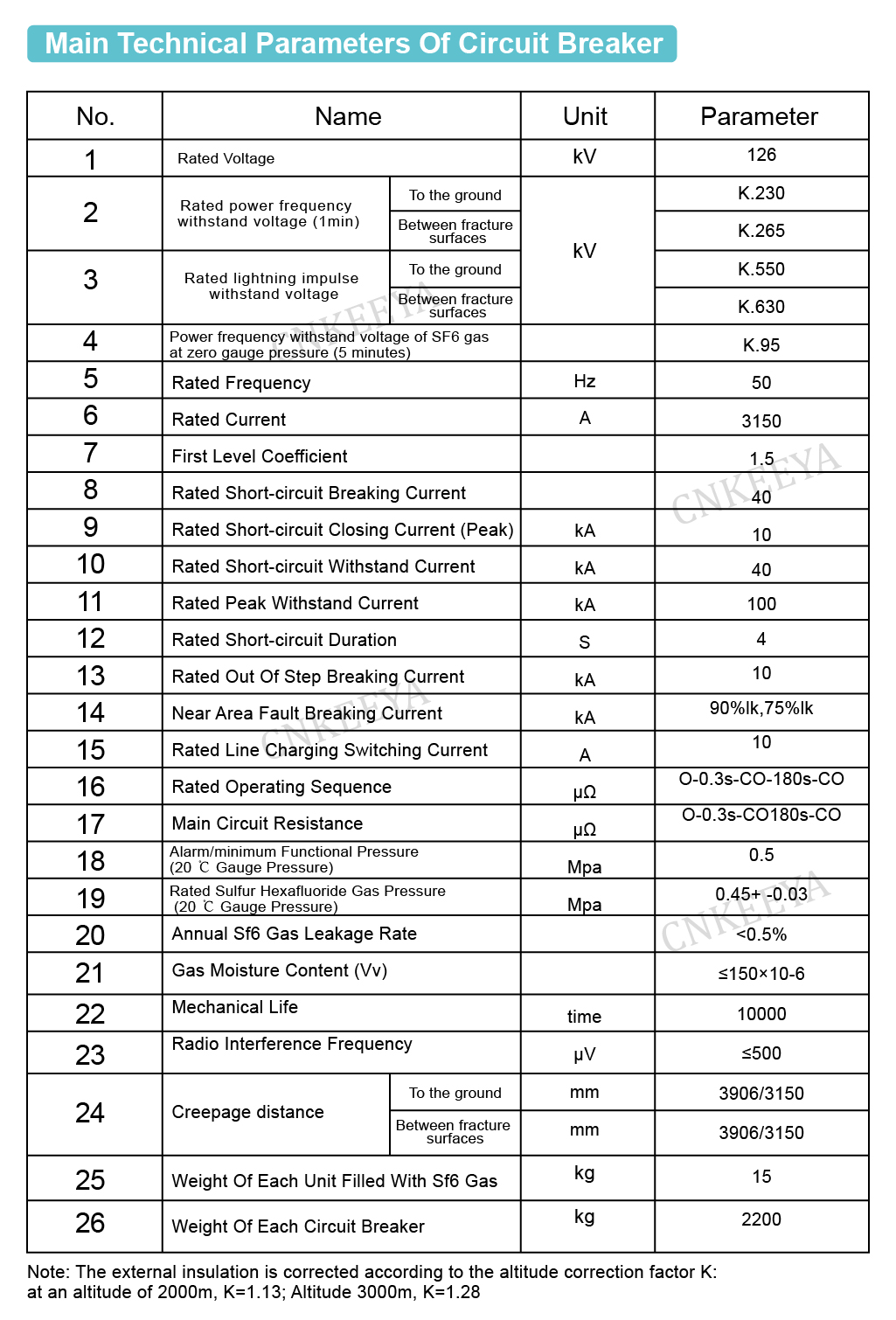

 定格電気パラメータ（電圧、電流、遮断電流など）

 使用環境条件（周囲温度、標高、環境汚染度）

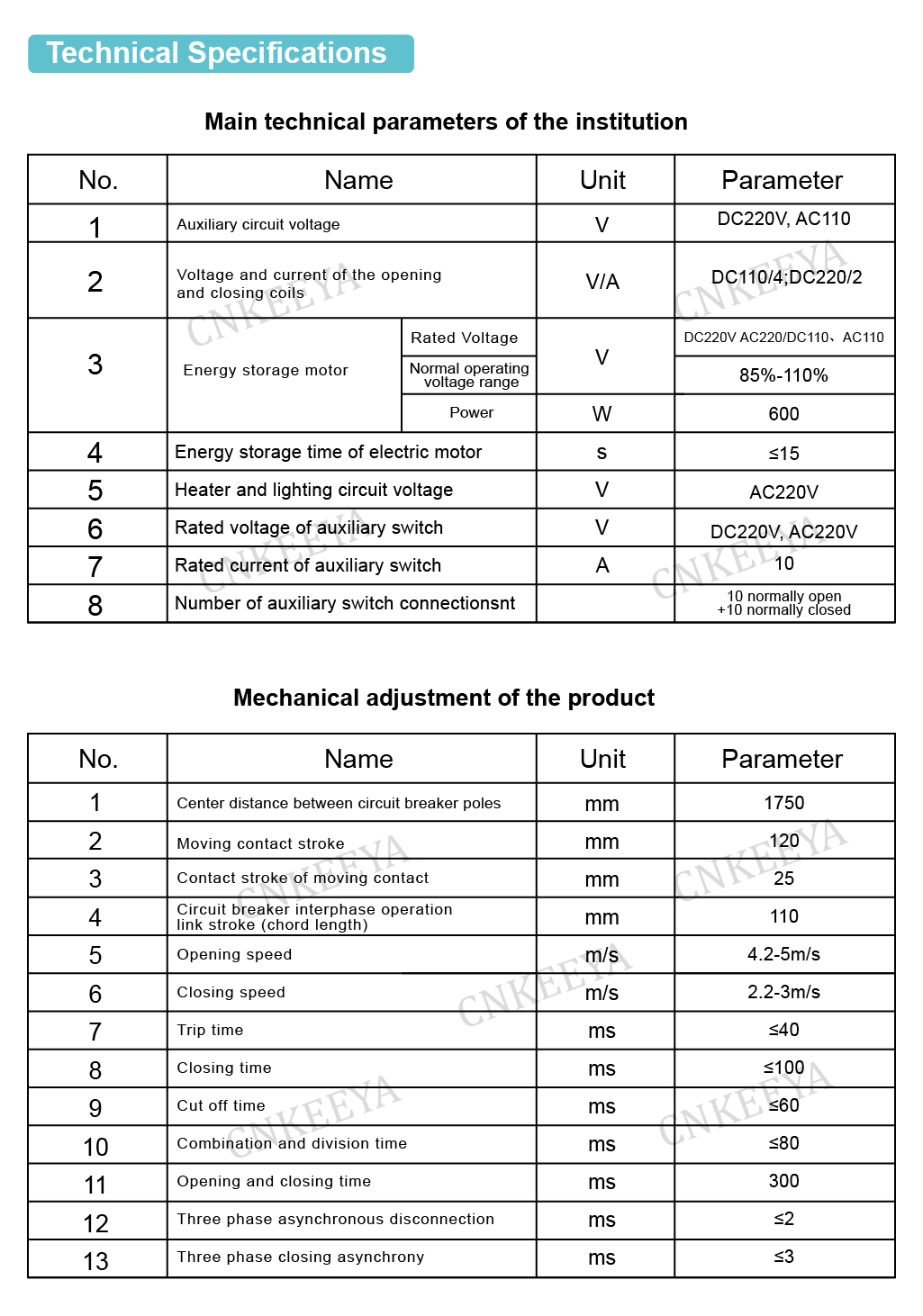

 制御回路の定格電気パラメータ（エネルギー貯蔵モーターの定格電圧、開閉コイルの定格電圧）。必要なスペアパーツ、専用機器、およびツールの名前と数量 (別途注文する必要があります)。

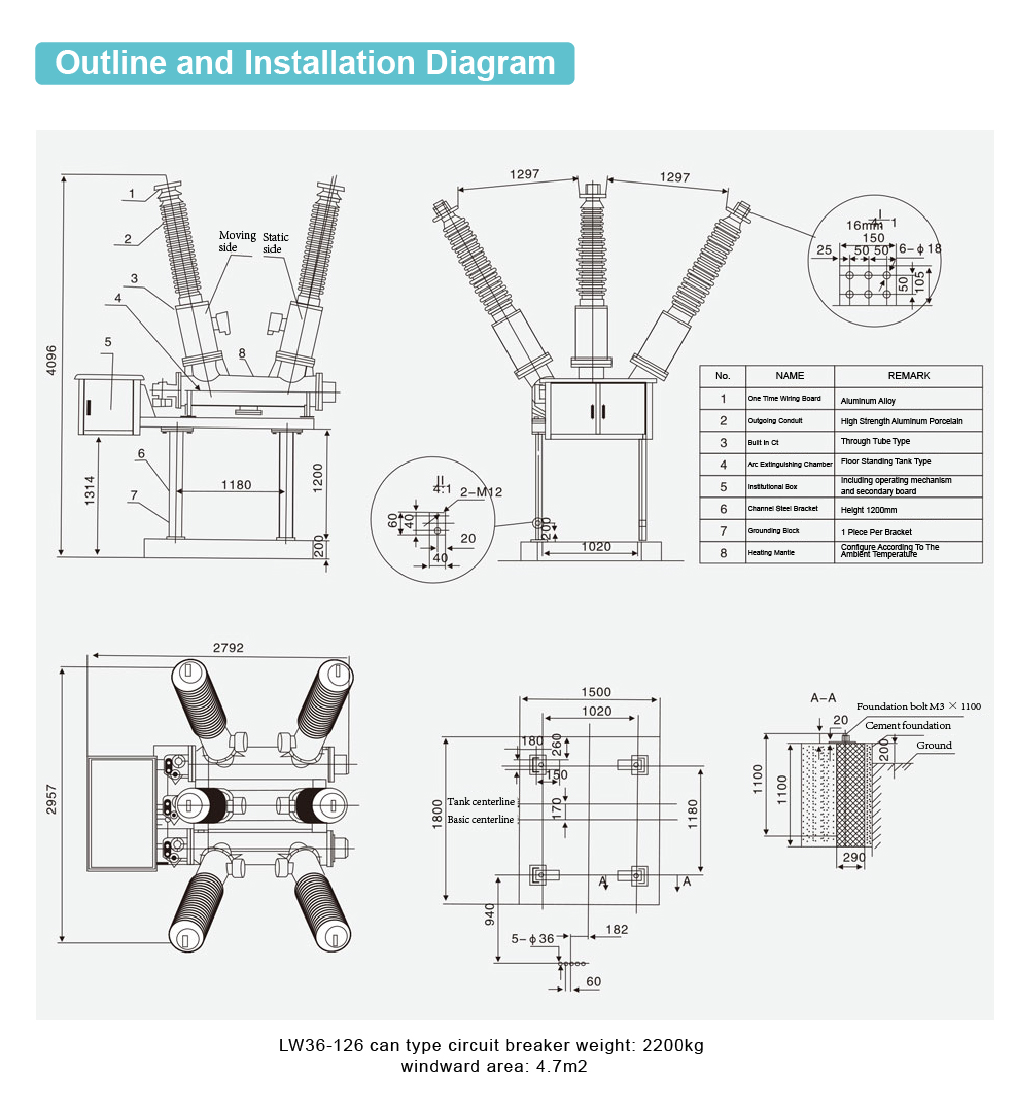

 端子の配線方向を一度に指定します。
