ミリ秒レベルの障害中断！ GIS機器の本格的な完全分解図

複雑に相互接続された電力システムでは、バスバー、送電線、変圧器などのコンポーネントが複雑なネットワークを形成します。どこかの時点で短絡や過負荷が発生すると、連鎖的な故障が引き起こされ、系統崩壊につながる可能性があります。今回はGIS機器の「核心」をズバッと掘り下げます！一連の「原理レベル」の動的概略図と正確な構造分解図を組み合わせて、SF₆ ガスの強力なアーク消弧と断路器の明確な分離から、5 つの保護機構の正確な論理インターロックと接地保護の信頼性の高いロック、そしてガス室の密閉による絶縁保証に至るまで、完全に密閉された条件下で送電網の安全性を確保するための中核となる技術チェーンを鮮明に示します。

SF₆ガス絶縁金属密閉開閉装置（GIS）の技術解析と応用研究

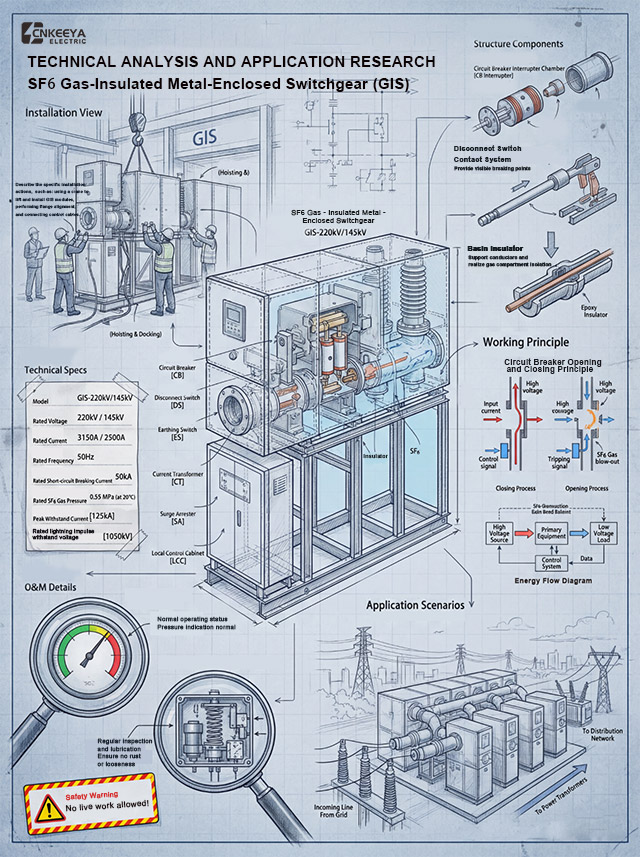

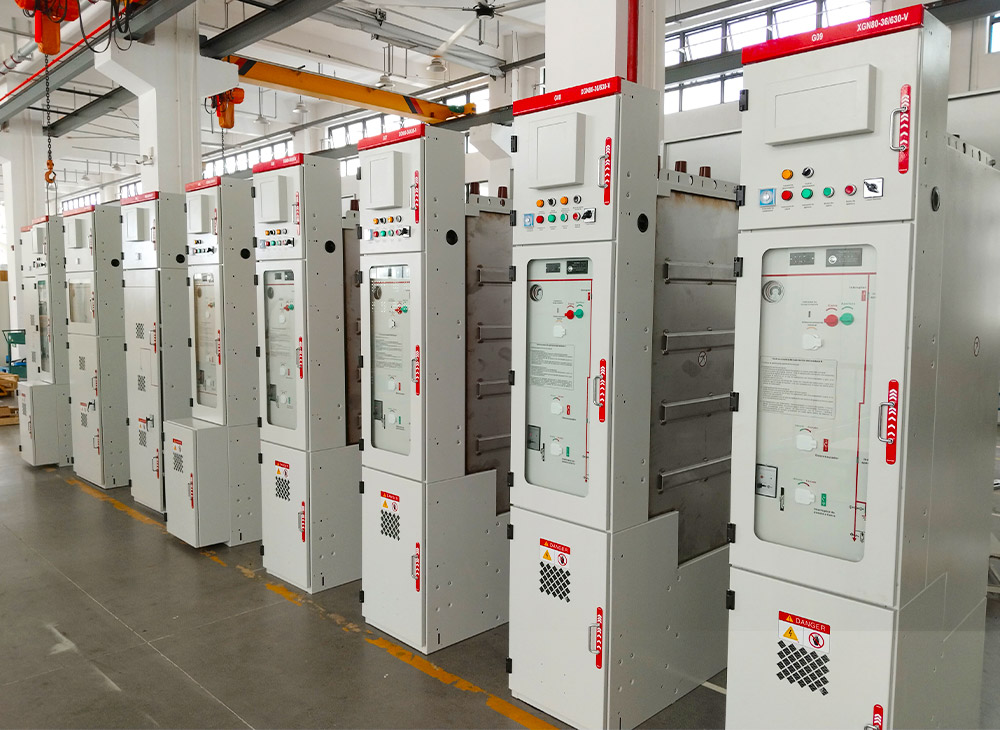

このペーパーでは、CNKEEYA ELECTRIC の GIS-220kV/145kV 機器を例として、技術原理、構造構成、設置とメンテナンス、およびアプリケーションシナリオの 4 つの側面から分析し、高電圧送電におけるガス絶縁金属密閉開閉装置 (GIS) の核となる利点を明らかにします。 GISは、SF₆ガス絶縁と金属封入構造により、高い信頼性、コンパクトな設計、安全なメンテナンス性を実現しており、グリッドハブや変電所などの重要な電力ノードに適しています。最新の電力システムの安定した運用のための技術サポートを提供します。

1. はじめに

電力系統の高電圧化と電源信頼性への要求の厳格化に伴い、ガス絶縁金属密閉開閉装置（GIS）は、高い絶縁強度、省スペース、メンテナンスの容易さなどの利点から、高圧・超高圧送電の中核部品となっています。この文書は、CNKEEYA ELECTRICのGIS-220kV/145kV機器の技術図に基づいて、その技術原理、構造設計、設置とメンテナンス、およびアプリケーションシナリオを体系的に分析し、GISの選択、設置、メンテナンスのための理論的および実践的な参考資料を提供します。

2. 技術原則とコア機能レス

2.1 動作原理: サーキットブレーカーの「開閉」ロジック

GIS の中核となる動作ユニットはサーキット ブレーカー (CB) であり、その「開閉」プロセスは SF6 ガスの絶縁特性と消弧特性に依存しています。

投入過程：制御盤（Control System）からの指令を受けて遮断器の接点が閉じ、高圧電源（High Voltage Source）から主回路を通って低圧負荷（Low Voltage Load）に電流が流れ、送電が完了します。

開放プロセス: システムが障害 (短絡など) を検出すると、制御信号によって回路ブレーカーの接点が切り離されます。 SF₆ ガスはアークの高温で分解し、消弧媒体を生成してアークを素早く消して故障電流を遮断し、グリッドの安全性を確保します。

さらに、切断スイッチ (DS) は目に見える遮断点を提供し、メンテナンス中の電気的絶縁を実現します。また、接地スイッチ (ES) は、機器のメンテナンス中に回路を接地して、誘導電気による怪我を防ぎます。

2.2 技術的パラメータ: パフォーマンス境界の定義

GIS-220kV/145kVを例にとると、中心となる技術パラメータは次のとおりです。

定格電圧: 220kV / 145kV (さまざまな電圧レベルのグリッドに適応可能);

定格電流: 3150A / 2500A (高電力伝送要件を満たす);

定格周波数: 50Hz (電源周波数システムに適合)。

定格短絡電流: 50kA (短絡故障時の高電流衝撃に耐える)。

SF₆ガス圧力：0.35MPa（20℃）で絶縁性・消弧性を確保。

ピーク耐電流：125kA（短期短絡電流耐量のピーク値）

雷インパルス耐電圧：1050kV（雷過電圧による機器の損傷に耐える）。

これらのパラメータは、GIS の絶縁レベル、通電容量、耐障害性の制限を集合的に定義し、機器の選択と系統の互換性の重要な基礎として機能します。

3. 構造構成：モジュール設計の精度

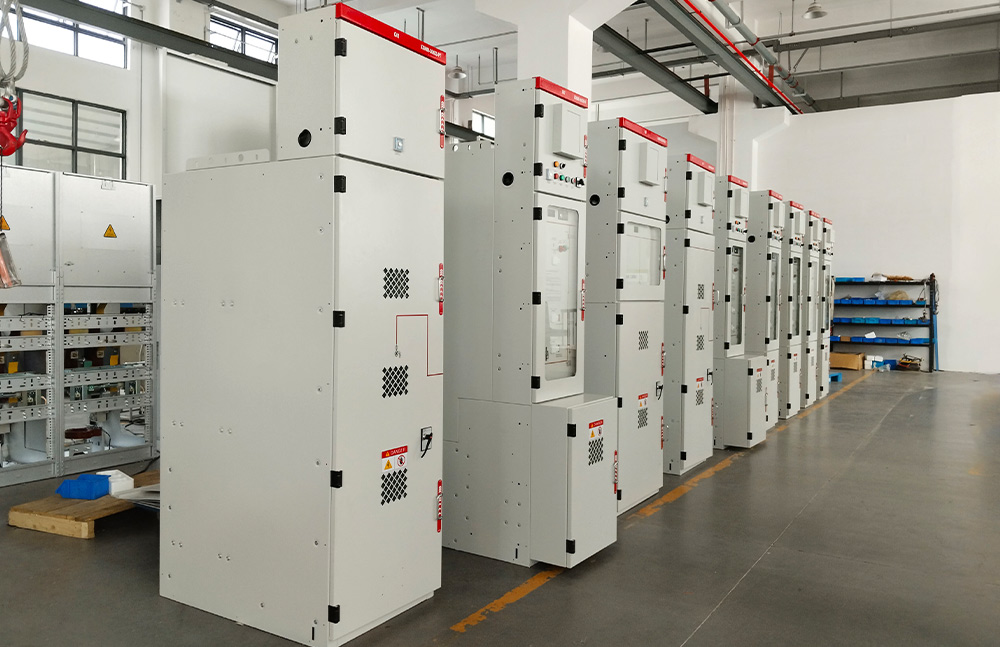

GISは「機能モジュール＋金属筐体＋SF₆ガス絶縁」により高集積化を実現します。主要な構造コンポーネントには次のものが含まれます。

サーキットブレーカー遮断室 (CB Interrupter Chamber): 消弧機能と遮断機能を備え、精密な内部接点設計により開閉動作の信頼性を確保します。

切断スイッチ接点システム (切断スイッチ接点システム): 「目に見える遮断点」を提供し、機械的リンケージを通じて回路の分離を実現します。

ベイシンインシュレーター（Basin Insulator）：導体を支持しガス室間の絶縁を行い、気密性と絶縁性を確保するためSF₆ガスが封入されています。

エポキシ絶縁体 (エポキシ絶縁体): 補助的な絶縁と機械的サポートを提供し、複雑な動作環境に適応する強力な耐候性を備えています。

変流器 (CT) および変圧器 (PT): 電力計測と保護信号の取得を実現します。

サージアレスタ (SA): 過電圧の振幅を制限し、落雷やスイッチング過電圧による損傷から機器を保護します。

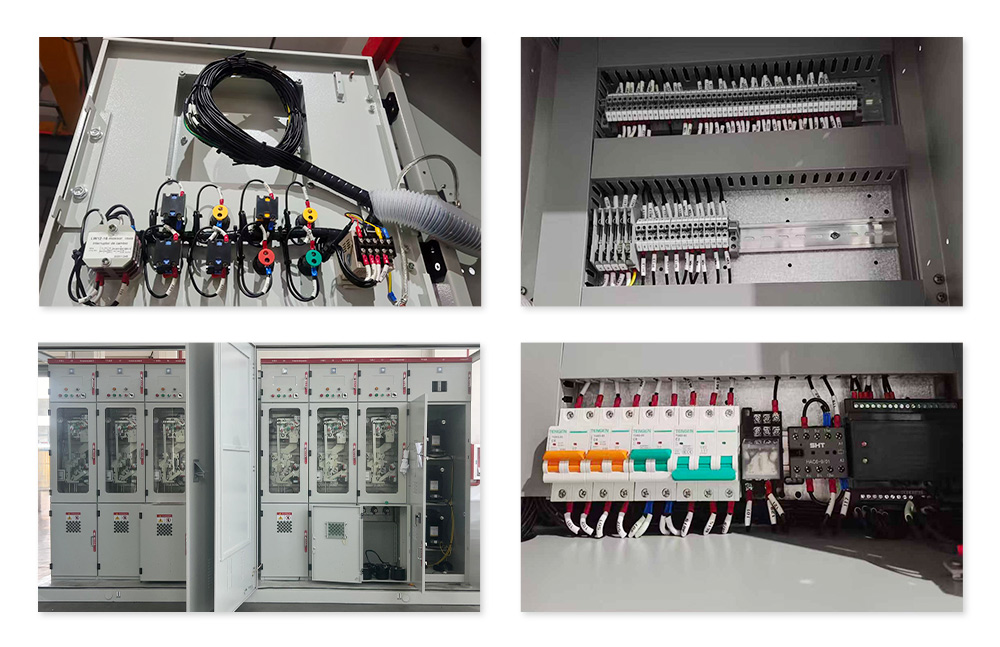

ローカル制御キャビネット (LCCC): 制御、監視、通信機能を統合し、機器のローカルな操作とステータスのフィードバックを可能にします。

4. 設置とメンテナンス: 安全性と効率性のバランス

4.1 設置プロセス: 正確な動作で信頼性を確保

GIS の設置は、「吊り上げ、ドッキング、気密テスト」のプロセスに従う必要があります。

吊り上げ (ホイスティング): 衝突や変形を避けるため、吊り上げ装置を使用して GIS モジュールを所定の位置に正確に吊り上げます。

ドッキング (ドッキング): 正確な機械的インターフェースを介してモジュールを接続し、ガス室の密閉と信頼性の高い電気接続を確保します。

気密試験: SF6 ガスを充填した後、ガス室内の圧力変化を監視し、漏れがないことを確認します (SF6 ガスが漏れた場合は、安全警告に従って保護措置を講じる必要があります)。

設置中には、試運転後の機器の長期安定した動作を保証するために、空間位置決め、トルク校正、および密閉テストを厳密に管理することが不可欠です。

4.2 メンテナンスの焦点: 状態監視と予防メンテナンス

GIS メンテナンスは「目に見える状態と欠陥の事前管理」に重点を置いています。

圧力監視: 圧力計を介して SF6 ガスの圧力をリアルタイムで監視します。異常な圧力（0.35 MPa 未満など）が検出された場合は、漏れを調査して修理し、ガスを補充します。

目視検査: 機器のケーシング、接点、絶縁体を定期的に検査し、錆、緩み、放電の痕跡がないことを確認します。

機能テスト: ローカル制御キャビネット (LCCC) を介して開閉動作をシミュレートし、回路ブレーカーと断路器の動作信頼性を検証します。

保守の核心は「予防第一」であり、定期的な検査を通じて潜在的な欠陥を事前に特定し、障害の拡大を防ぎます。

5. アプリケーションシナリオ: 重要なグリッドノードへの適応性

GIS は、次のような「設置面積が小さく、信頼性が高く、電磁干渉が少ない」という厳しい要件があるシナリオに適しています。

都市部の変電所: GIS のコンパクトな設計により、変電所の設置面積が大幅に削減され、都市中心部の限られた土地資源に適応します。

ハブ変電所: 高電圧レベル (220kV) と強力な短絡耐性 (50kA) により、地域の送電網と障害の分離が保証されます。

再生可能エネルギーのグリッド統合: 低い電磁放射と高い信頼性により、風力発電所および太陽光発電所の「弱いグリッド統合」要件を満たし、グリッドの安定性が向上します。

SF₆ ガス絶縁金属密閉開閉装置（GIS）は、「ガス絶縁＋金属筐体＋モジュール設計」という革新的なアーキテクチャにより、高圧電力システムの小型化、インテリジェント化、高信頼性を実現します。技術的には、SF6 ガスの消弧特性と絶縁特性により、回路ブレーカーの効率的な開閉がサポートされます。構造的には、モジュール設計により保守性と拡張性が向上します。実際のアプリケーションでは、都市送電網、ハブ変電所、その他のシナリオにおける GIS の広範な適応性が、現代の電力システムにおけるその核心的な価値を実証しています。将来的には、環境に優しいガス（乾燥空気、フッ素化窒素など）の開発とデジタルメンテナンス技術の進歩により、GIS は「低炭素、インテリジェント」な開発に向けてさらに進化し、グリッドのセキュリティを守り続けます。
