24kV 固体絶縁リングメインユニットが現代の配電に好まれる選択肢となっている理由

配電ネットワークは安全性の向上、メンテナンスの軽減、環境の持続可能性の向上を目指して進化し続けています。24kV固体絶縁リング本体は、公益事業、再生可能エネルギー プロジェクト、産業施設、商業ビル向けのソリューションとしてますます人気が高まっています。この記事では、この革新的な開閉装置が従来のガス絶縁システムとどのように異なるのかを説明し、その動作原理、技術的利点、アプリケーションシナリオ、購入時の考慮事項を探り、その理由を示します。カンキーヤは、世界中の顧客に信頼性の高い中電圧配電ソリューションを提供します。

コンテンツ

• 導入
• 24kV固体絶縁リング本体とは？
• 固体絶縁 RMU の主な利点
• 仕組みは?
• 続きを読む

導入

より安全で環境に優しい電力インフラへの需要により、24kV固体絶縁リング本体最新の流通ネットワーク全体で。高圧電気機器の経験豊富なメーカーとして、カンキーヤは、環境への影響を軽減しながら動作の信頼性を向上させるように設計された高度な固体絶縁開閉装置ソリューションを提供します。従来のSF₆ガス絶縁機器と比較して、固体絶縁技術は安全性の向上、メンテナンスの簡素化、優れた長期性能を提供するため、公益事業、産業プラント、再生可能エネルギーステーション、空港、鉄道輸送システム、スマートシティプロジェクトにとって理想的な選択肢となっています。

プロジェクトに老朽化した電力網のアップグレードが含まれる場合でも、新しい配電システムの構築が含まれる場合でも、適切なリング メイン ユニットの選択は、運用効率、メンテナンス コスト、機器の寿命、ネットワークの信頼性に直接影響します。固体絶縁開閉装置の技術的特性を理解することで、エンジニアや購買管理者は情報に基づいた投資決定を行うことができます。

24kV固体絶縁リング本体とは？

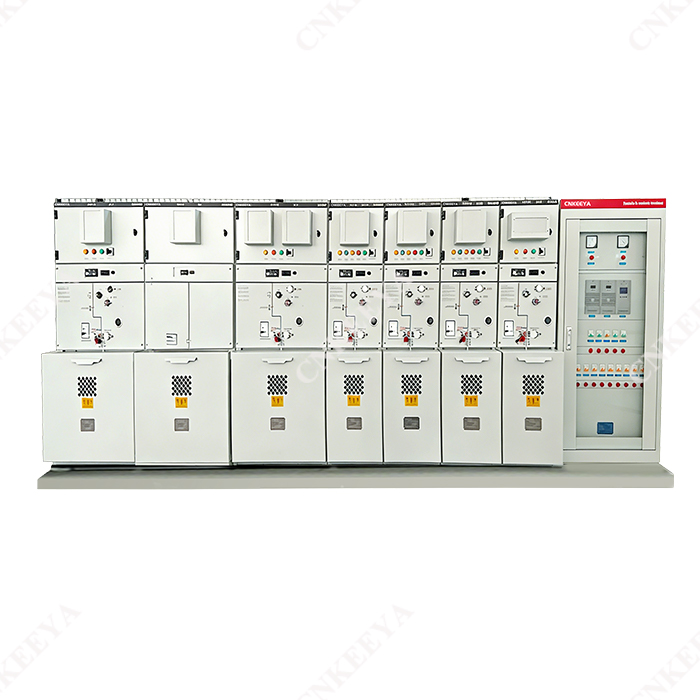

A 24kV固体絶縁リング本体(RMU) は、最大 24 キロボルトで動作する二次配電ネットワーク用に設計されたコンパクトな中電圧開閉装置アセンブリです。主な絶縁媒体として SF6 ガスに依存する代わりに、先進的な固体誘電体材料を利用して、通電中のコンポーネントを安全に絶縁します。

RMU は、以下を含む複数の機能ユニットを 1 つのコンパクトなエンクロージャに統合します。

• ロードブレークスイッチ
• サーキットブレーカー
• 真空遮断器
• 接地スイッチ
• バスバー
• 保護リレー
• ケーブル接続コンパートメント

通電されたすべての導体は高性能固体絶縁材料内にカプセル化されているため、機器は塵、湿気、結露、汚染、および外部環境の影響に対して非常に耐性があります。この構造により、厳しい設置条件下でも動作安定性が大幅に向上します。

従来の空気絶縁開閉装置とは異なり、固体絶縁 RMU は設置スペースを大幅に削減しながら、より高い動作安全性を提供します。 SF6 ガス絶縁システムと比較して、温室効果ガス漏洩のリスクが排除され、機器のライフサイクル全体にわたる環境コンプライアンスが簡素化されます。

固体絶縁 RMU の主な利点

いくつかの魅力的な利点があるため、従来の開閉装置を固体絶縁型の代替品に置き換える電力会社や産業ユーザーが増えています。

1. 環境に配慮した設計

最も重要な利点の 1 つは、地球温暖化係数が極めて高い温室効果ガスである六フッ化硫黄 (SF₆) の除去です。この装置は、ガス絶縁体を固体誘電体材料に置き換えることにより、持続可能な電力インフラをサポートし、組織がますます厳しくなる環境規制に対応できるように支援します。

2. 操業上の安全性の向上

固体絶縁体は通電中の導体を完全にカプセル化し、偶発的な接触、フラッシュオーバー、または絶縁不良の可能性を最小限に抑えます。オペレータは、スイッチングおよびメンテナンス作業中の個人の安全性が向上するという恩恵を受けます。

3. 過酷な環境に対する優れた耐性

固体絶縁 RMU は、次のような環境にさらされた場所でも優れた電気的性能を維持します。

• 高湿度
• 塩水噴霧
• 重工業公害
• 粉塵の蓄積
• 高地
• 頻繁な温度変動

この環境適応性により、絶縁劣化による予期せぬ停電が大幅に減少します。

4. コンパクトな設置面積

都市部の変電所、地下配電室、商業ビル、再生可能エネルギーステーションでは、設置スペースが限られていることがよくあります。コンパクトな構造設計により、エンジニアは安全な動作空間を維持しながら、利用可能な床面積を最大化できます。

5. メンテナンス要件の軽減

ガス圧の監視や漏れ検査、ガスの補充が不要なため、メンテナンスが大幅に簡素化されます。これにより、ライフサイクル コストが削減され、機器の耐用年数全体を通じてダウンタイムが削減されます。

24kV固体絶縁リング本体はどのように動作しますか?

絶縁技術は従来のガス絶縁機器とは異なりますが、動作原理は高圧技術者にとって馴染みのあるものです。

入力電力は、内部バスバー システムに到達する前に、入力フィーダを通って RMU に入ります。ネットワークの動作条件に応じて、スイッチング デバイスは電気エネルギーを送信フィーダに向け、保護デバイスは回路の状態を継続的に監視します。

過負荷、短絡、地絡などの異常な状況が発生した場合、保護リレーが真空サーキットブレーカーを即座に作動させ、障害が発生したセクションを隔離し、配電ネットワークの影響を受けていない部分へのサービスの中断を最小限に抑えます。

固体誘電体絶縁体が通電した導体を永久に取り囲み、加圧絶縁ガスに依存せずに電気的絶縁を確保します。その結果、安定した誘電性能、優れた絶縁信頼性が得られ、機器の動作寿命全体を通じてメンテナンスが最小限に抑えられます。

さらに、最新のインテリジェント RMU は、リアルタイムの運用データを収集できるデジタル監視システムを統合して、予知保全戦略を可能にし、スマート グリッド インフラストラクチャの開発をサポートできます。

24kV 固体絶縁 RMU と従来のシステムの技術構造の比較

絶縁技術間の構造的な違いを理解することは、エンジニアが特定の配電シナリオに適したソリューションを選択するのに役立ちます。の24kV固体絶縁リング本体は、空気絶縁システムや SF6 ガス絶縁システムと比較して、根本的に異なるアプローチを提供します。

固体絶縁RMUのコアコンポーネント

高性能 RMU は、信頼性と動作の安全性を考慮して設計された複数の統合機能モジュールから構築されています。

真空遮断器ユニット

真空遮断器は故障電流の遮断を担当し、密閉環境で確実にアークを消滅させ、高負荷条件下でも安定した信頼性の高いスイッチング性能を提供します。

ロードブレークスイッチユニット

このコンポーネントにより、通常の負荷電流の安全な切り替えが可能になり、事業者は供給の安定性を中断することなく配電ネットワークを再構成できるようになります。

フィーダ保護システム

高度な保護リレーは、過電流、短絡、地絡などの異常な電気的状態を検出し、影響を受ける回路を即座に遮断します。

バスバーアセンブリ

内部バスバー システムは、一貫した導電性と最小限のエネルギー損失を維持しながら、複数の送出フィーダーに電気エネルギーを分配します。

実際のアプリケーションにおけるパフォーマンスの利点

実際の導入シナリオでは、固体絶縁 RMU は信頼性とライフサイクルのコスト効率の点で大きな利点を示します。

• 都市配電網の停電頻度の削減
• 海岸沿いや高湿度の環境でも安定した動作を実現
• 公共事業のライフサイクル保守コストの削減
• 狭い変電所内のオペレーターの安全性の向上
• 再生可能エネルギー統合におけるシステムの信頼性の向上

たとえば、環境への曝露が厳しく、メンテナンスへのアクセスが制限されている太陽光発電所や風力発電所では、固体絶縁技術により、安定したメンテナンス不要のスイッチング ソリューションが提供され、電力網への途切れのない電力の流れが保証されます。

主要なエンジニアリング設計の特徴

などのメーカーが開発した最新の RMUカンキーヤ高度なエンジニアリング原理を組み込んで、優れたパフォーマンスと長期的な耐久性を保証します。

• 外部汚染を防ぐ完全密閉絶縁構造
• 柔軟なシステム拡張のためのモジュラー設計
• 統合された保護および自動化システム
• 高絶縁耐力複合材料
• オペレータの安全性を高める耐アーク構造

これらの機能により、複雑な流通環境でも安定した動作が保証され、この機器は都市用途と産業用途の両方に適しています。

24kV固体絶縁リング本体の代表的な用途

の24kV固体絶縁リング本体コンパクトな設計、高い安全性、優れた環境適応性により、さまざまな業界で広く使用されています。などのメーカーカンキーヤこれらのシステムは、最新のインテリジェント配電ネットワークの需要を満たすように設計されています。

• 都市配電ネットワーク:スペースが限られている人口密集都市でも安定した電力供給を確保します。
• 産業施設:製造工場、化学工場、重工業地帯に安定した電力供給を提供します。
• 再生可能エネルギープラント:メンテナンスの手間がかからない開閉装置を必要とする太陽光発電所や風力発電所に最適です。
• 交通インフラ:空港、地下鉄、鉄道、トンネルなどで安全かつ安定した電力制御に使用されています。
• 商業ビル:継続的な電力需要があるショッピングモール、病院、データセンター、高層ビルをサポートします。
• スマートグリッドプロジェクト:デジタル監視システムと統合して、インテリジェントなエネルギー管理を実現します。

インストールと運用のベストプラクティス

固体絶縁 RMU システムの長期的な信頼性と安全な動作を確保するには、適切な設置および操作手順に従う必要があります。

1. 適切なサイトの準備

設置環境は清潔で乾燥しており、腐食性ガスのない場所にしてください。固体絶縁体は汚染に対して非常に耐性がありますが、適切な設置条件により長期的な性能が向上します。

2. 正しいケーブル終端

安定した電気接続を確保し、部分放電のリスクを最小限に抑えるには、高品質のケーブル アクセサリを使用する必要があります。

3. 定期検査戦略

メンテナンスの必要性は最小限ですが、機械の動作、保護システム、および外部エンクロージャを定期的に検査することをお勧めします。

4. 試運転前の電気テスト

システムに通電する前に、絶縁抵抗テスト、機能切り替えテスト、およびリレー保護の検証を完了する必要があります。

5. 環境モニタリング

データセンターや産業プラントなどの重要な設備では、温度と湿度の監視が最適な動作条件の維持に役立ちます。

バイヤーおよびエンジニア向けの選択ガイド

正しい選択24kV固体絶縁リング本体システム要件と環境条件を慎重に評価する必要があります。

• 定格電圧と電流の要件
• 短絡遮断容量
• 送信フィーダの数
• 環境条件（湿度、汚染レベル、高度）
• 設置可能なスペース
• スマートグリッドまたは自動化システムとの統合

などの信頼できるメーカーと提携しています。カンキーヤ選択したソリューションが技術仕様と長期的な運用上の期待の両方を満たしていることを保証します。

固体絶縁技術が未来である理由

世界のエネルギー部門は、より安全で環境に優しく、よりインテリジェントなインフラストラクチャに向けて急速に移行しています。固体絶縁開閉装置技術は、この変革に完全に適合します。

SF₆ ベースのシステムとは異なり、オペレーターの安全性を向上させ、ライフサイクルのメンテナンスコストを削減しながら、温室効果ガスの懸念を排除します。スマートグリッドの開発が加速するにつれて、コンパクトでデジタル互換の開閉装置に対する需要が増え続けています。

これにより、24kV固体絶縁リング本体世界中の最新の配電ネットワーク向けの将来に対応したソリューションとして。

よくある質問 (FAQ)

24kV固体絶縁リング本体は何に使うのですか？

これは、都市送電網、産業プラント、再生可能エネルギー プロジェクトの電気回路を制御、保護、絶縁するための中電圧配電システムで使用されます。

固体絶縁とSF₆ガス絶縁はどう違うのですか？

固体絶縁ではエポキシまたは複合材料を使用して導体を絶縁しますが、SF₆ システムは加圧ガスに依存します。固体断熱により温室効果ガスの排出がなくなり、メンテナンスの必要性が軽減されます。

固体絶縁された RMU は都市部に設置しても安全ですか?

はい。完全に密閉された設計により、充電部との偶発的な接触が防止され、コンパクトな地下または屋内の変電所でも確実に動作します。

24kV固体絶縁リング本体の寿命はどのくらいですか？

通常、環境条件や負荷プロファイルにもよりますが、20 ～ 30 年間安定して動作します。

頻繁なメンテナンスが必要ですか?

いいえ。その主な利点の 1 つは、ガスの監視や補充が必要ないため、メンテナンスの手間がかからないことです。

スマートグリッドシステムに統合できますか?

はい。最新の設計は、スマート グリッド アプリケーションのデジタル モニタリング、リモート コントロール、インテリジェントな障害検出をサポートしています。

結論

の24kV固体絶縁リング本体これは中圧配電技術における大きな前進を意味します。環境に優しい設計、コンパクトな構造、高い安全レベル、長い耐用年数を備えたこの製品は、現代の電力ネットワークにとって急速に推奨されるソリューションになりつつあります。

この技術は、SF₆ ガスを排除し、固体誘電体絶縁を採用することにより、動作の安全性を向上させるだけでなく、世界的な持続可能性の目標もサポートします。都市インフラから再生可能エネルギー システムに至るまで、その多用途性により、次世代の配電における重要なコンポーネントとなっています。

連絡する

配電システムのアップグレードを計画している場合、または信頼性の高い中電圧開閉装置ソリューションをお探しの場合は、カンキーヤは、プロジェクトの要件に合わせた専門的なエンジニアリング サポートと高品質の製品を提供します。

技術的な相談、価格設定、カスタマイズされたソリューションについては、こちらまでお問い合わせください。お問い合わせ本日、私たちのチームがお客様のアプリケーションに最適な 24kV 固体絶縁 RMU 構成をお手伝いいたします。
