12kV 完全絶縁インフレータブル リング スイッチ装置が最新の配電ネットワークで好ましい選択肢となっている理由

配電システムはより高い信頼性、インテリジェンス、環境適応性を目指して進化し続けるため、12kV完全絶縁インフレータブルリングスイッチ装置は、中圧配電ネットワークの重要なソリューションとして浮上しています。高度なガス絶縁技術を使用して開発されたこの装置は、優れた動作安全性、コンパクトな設計、最小限のメンテナンス要件、および過酷な環境条件に対する優れた耐性を提供します。電力機器業界の信頼されるメーカーとして、カンキーヤは、公益事業、産業施設、再生可能エネルギー プロジェクト、都市インフラの厳しいニーズを満たすように設計された、高性能 12kV 完全絶縁インフレータブル リング スイッチ装置を提供します。この記事では、その構造、利点、アプリケーション、技術仕様、および現代の配電システムにおける将来の傾向について探ります。

目次

• 12kV完全絶縁インフレータブルリングスイッチ装置とは何ですか?
• 完全に絶縁されたインフレータブル リング スイッチ装置はどのように機能しますか?
• 主な機能と技術的利点
• 従来の開閉装置との比較
• 主なアプリケーションシナリオ
• 代表的な技術仕様
• 公益事業者と産業ユーザーにとってのメリット
• 今後の開発動向
• よくある質問
• 結論

12kV完全絶縁インフレータブルリングスイッチ装置とは何ですか?

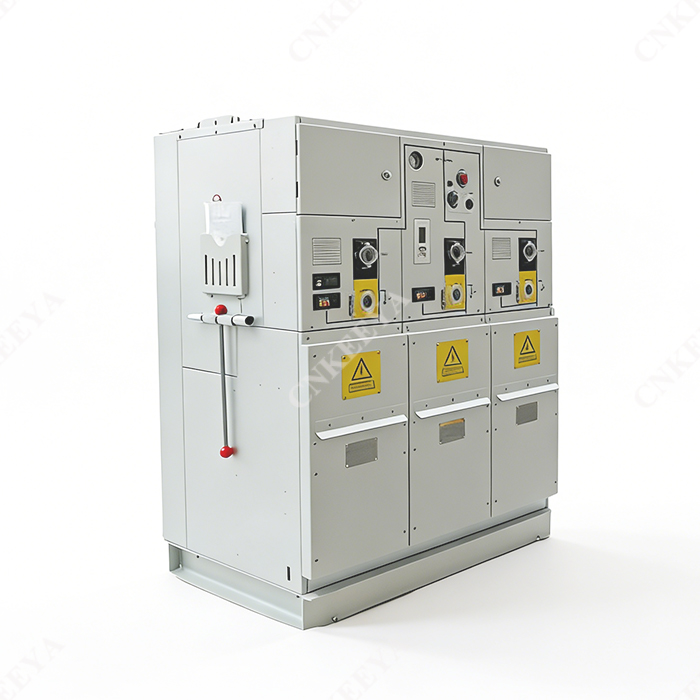

12kV 完全絶縁インフレータブル リング スイッチ装置は、ガス絶縁リング メイン ユニット (RMU) とも呼ばれ、最大 12kV まで動作する配電ネットワーク用に設計された中電圧開閉装置システムです。スイッチ、回路ブレーカー、バスバー、通電導体などのコアコンポーネントは、完全に絶縁されたガス充填チャンバー内に密閉されています。

この設計は、湿気、塵埃、汚染、塩水噴霧、腐食性ガスなどの環境の影響から電気部品を効果的に隔離します。その結果、この装置は厳しい環境下でも優れた信頼性と動作安全性を実現します。

従来の空気絶縁開閉装置とは異なり、完全絶縁インフレータブル リング スイッチ装置は、設置スペースを大幅に削減しながら、優れた保護とメンテナンス コストの削減を実現します。

完全に絶縁されたインフレータブル リング スイッチ装置はどのように機能しますか?

この装置は、絶縁ガスが充填された密閉ステンレス鋼タンクを使用します。ガスは、スイッチング動作中に絶縁媒体と消弧媒体の両方として機能します。

通常、操作プロセスには次のものが含まれます。

1. 配電ネットワークからの受電。
2. リングまたは放射状のネットワーク構成を通じて電気エネルギーを分配します。
3. 負荷スイッチングおよび障害分離機能を提供します。
4. 統合された保護デバイスを通じて変圧器と下流の機器を保護します。
5. 障害が発生したネットワークセグメントを区分することで、中断のないサービスを維持します。

すべての通電部品が密閉タンク内に密閉されているため、偶発的な接触や環境汚染のリスクが大幅に軽減されます。

主な機能と技術的利点

1. 完全密閉・メンテナンスフリー設計

密閉構造により、外部の汚染物質が内部コンポーネントに影響を与えるのを防ぎます。これにより、機器の寿命が大幅に延長され、定期的なメンテナンスの必要性が最小限に抑えられます。

2. 優れた作業安全性

すべての通電コンポーネントは絶縁コンパートメント内に密閉されているため、感電、アークフラッシュ事故、操作ミスに関連するリスクが軽減されます。

3. コンパクトな構造

ガス絶縁設計により、従来の開閉装置と比較して大幅なスペース節約が可能となり、都市部の変電所や狭い設置環境に最適です。

4. 高い信頼性

完全に絶縁されたインフレータブル リング スイッチ装置は、以下の場合に安定した性能を維持します。

• 沿岸地域
• 高湿度地域
• 工業地帯
• 標高の高い場所
• 地下施設
• 厳しい気候条件

5. 柔軟な構成

最新の RMU は、次のようなさまざまな機能ユニットで構成できます。

• ロードブレークスイッチユニット
• サーキットブレーカーユニット
• ヒューズとスイッチの組み合わせ
• 計量ユニット
• バスセクショナライザー
• 遠隔監視モジュール

従来の開閉装置との比較

主なアプリケーションシナリオ

12kV 完全絶縁インフレータブル リング スイッチ装置の多用途性により、多くの産業やインフラストラクチャに適しています。

都市流通ネットワーク

密集した都市環境には、コンパクトで信頼性の高い配信ソリューションが必要です。 RMU の設置面積が削減されるため、電力会社は中断のないサービスを確保しながら限られたスペースを最適化できます。

産業施設

工場、製造工場、加工施設は、継続的な電力供給に依存しています。 RMU は、障害の分離とネットワークの柔軟性を提供し、本番のダウンタイムを最小限に抑えます。

再生可能エネルギープロジェクト

風力発電所、太陽光発電所、エネルギー貯蔵システムでは、再生可能発電資産を送電網に接続するために完全に絶縁された開閉装置を使用するケースが増えています。

商業施設

ショッピング センター、オフィス ビル、病院、空港、データ センターには、中断のない運用をサポートする信頼性の高い中電圧配電システムが必要です。

インフラプロジェクト

鉄道、地下鉄システム、港湾、トンネル、地方公共団体は、機器の信頼性とコンパクトな設置要件の恩恵を受けています。

代表的な技術仕様

次の表は、最新の 12kV 完全絶縁インフレータブル リング スイッチ装置に見られる一般的な技術パラメータを示しています。

公益事業者と産業ユーザーにとってのメリット

完全に絶縁されたインフレータブル リング スイッチ装置への投資は、測定可能な長期的な価値をもたらします。

ネットワークの信頼性の向上

迅速な障害分離により、停止時間が短縮され、システム全体の安定性が向上します。

運用コストの削減

メンテナンス不要の設計により、人件費が削減され、機器のダウンタイムが最小限に抑えられます。

安全性コンプライアンスの向上

高度な保護機能により、組織はますます厳しくなる電気安全基準を満たすことができます。

長期的な資産保護

完全に密閉された断熱システムは、内部コンポーネントを環境劣化から保護し、耐用年数を延ばします。

スマートグリッドの互換性

最新の RMU はインテリジェントな監視システムと統合でき、デジタル変電所やスマート グリッドの開発をサポートします。

今後の開発動向

世界の電力業界は、デジタル化、再生可能エネルギーの統合、スマート インフラストラクチャの開発によって急速に変革を遂げています。

将来の 12kV 完全絶縁インフレータブル リング スイッチ装置には、以下が組み込まれることが期待されています。

• IoT対応監視システム
• 予知保全機能
• AI支援による故障診断
• 遠隔操作機能
• 環境に優しい断熱技術
• 高度な通信プロトコル
• スマートグリッド統合機能

カンキーヤ などのメーカーは、世界中で持続可能なエネルギー開発をサポートしながら、業務効率を向上させる革新的な技術への投資を続けています。

よくある質問

12kV 完全絶縁インフレータブル リング スイッチ装置の主な目的は何ですか?

その主な目的は、高い信頼性と安全性を確保しながら、中電圧の電気ネットワークを配電、制御、保護することです。

完全絶縁設計が重要なのはなぜですか?

完全に絶縁された構造により、通電中のコンポーネントを湿気、ほこり、汚染、偶発的な接触から保護し、信頼性と安全性を大幅に高めます。

機器は過酷な環境でも動作できますか?

はい。沿岸地域、工業地域、高湿度の場所、その他の困難な環境で確実に動作するように特別に設計されています。

定期的なメンテナンスは必要ですか？

密閉ガス絶縁構造のため、従来の気中絶縁開閉装置に比べてメンテナンスの負担が大幅に軽減されます。

スマートグリッドアプリケーションをサポートできますか?

絶対に。最新の構成には、インテリジェントな監視、リモート制御、通信インターフェイス、自動化機能が含まれています。

この装置はどのような業界で一般的に使用されていますか?

このテクノロジーは、公益事業、再生可能エネルギー プラント、製造施設、交通インフラ、商業ビル、地方自治体の電力システムで一般的に利用されています。

結論

配電システムがますます複雑になり、信頼性の要件が高まり続けるにつれて、12kV完全絶縁インフレータブルリングスイッチ装置将来に備えたソリューションとして際立っています。コンパクトな設計、優れた安全性、卓越した耐環境性、メンテナンスの必要性の低さ、スマートグリッドとの互換性により、最新の中電圧アプリケーションにとって理想的な選択肢となります。このテクノロジーは、都市の配電ネットワーク、産業施設、再生可能エネルギー プロジェクト、または重要なインフラストラクチャに導入される場合でも、長期的な運用価値と信頼できるパフォーマンスを提供します。

高品質、信頼性、先進技術をお求めの方12kV完全絶縁インフレータブルリングスイッチ装置, CNKEEYA は、多様な配電要件に合わせたプロフェッショナルなソリューションを提供します。お問い合わせ今日プロジェクトのニーズについて話し合い、技術サポートを取得し、当社の革新的な開閉装置ソリューションがどのように電気ネットワークの安全性、効率性、信頼性を向上させることができるかを確認してください。
