電気絶縁体とは何か、なぜ高圧送電システムに不可欠なのか

アンエレキトリカル絶縁体は、現代の送電および配電システムの重要なコンポーネントです。架空送電線から変電所、鉄道電化システムに至るまで、絶縁体は電気絶縁、機械的サポート、およびシステムの長期信頼性を保証します。この包括的なガイドでは、絶縁体の種類、材料、性能基準、選択基準、設置のベスト プラクティス、および新たな業界のトレンドについて説明します。

エンジニア、調達スペシャリスト、プロジェクト マネージャーのいずれであっても、このガイドは、高電圧アプリケーションに適切な絶縁体ソリューションを選択する方法を理解するのに役立ちます。また、先進的な製造に関する洞察と品質保証の実践についても紹介します。カンキーヤ、電気絶縁体の専門メーカーです。

目次

• 1. 電気絶縁体とは何ですか?
• 2. 電力システムにおいて電気絶縁体が重要なのはなぜですか?
• 3. 電気絶縁体の種類
• 4. 絶縁体材料の比較
• 5. 適切な電気絶縁体を選択するには?
• 6. 国際規格と試験要件
• 7. 業界を超えたアプリケーション
• 8. インストールとメンテナンスのベストプラクティス
• 9. イノベーションと将来のトレンド
• 10. よくある質問

1. 電気絶縁体とは何ですか?

アン電気絶縁体電流の流れに抵抗し、通電されたコンポーネントと接地された構造の間の意図しない伝導を防ぐ材料またはデバイスです。電力システムでは、絶縁体は主に次の目的で使用されます。

• 導体を機械的にサポート
• 漏れ電流の防止
• 安全な空間距離を維持する
• 高電圧環境での動作の安全性を確保

絶縁体は通常、送電塔、電柱、変電所、開閉装置アセンブリ、鉄道電化システムに設置されます。これらがないと、電気エネルギーが接地された構造物に漏洩し、短絡、停電、または安全上の問題を引き起こす可能性があります。

2. 電力システムにおいて電気絶縁体が重要なのはなぜですか?

最新の電力網は、中電圧 (MV) から超高圧 (UHV) までの範囲の電圧で動作します。電圧レベルが上昇するにつれて、優れた絶縁性能の必要性も高まります。

重要な主な理由:

1. 電気的絶縁:フラッシュオーバーや漏れ電流を防ぎます。
2. 機械的強度:導体の重量、風荷重、氷荷重に対応します。
3. 耐環境性:汚染、紫外線、極端な温度に耐えます。
4. システムの信頼性:停止とメンテナンスのコストを削減します。

高電圧送電網では、軽度の絶縁不良でも連鎖的にグリッドが不安定になる可能性があります。したがって、信頼できるメーカーから高品質の絶縁体を選択する必要があります。カンキーヤインフラストラクチャの寿命を延ばすためには不可欠です。

3. 電気絶縁体の種類

3.1 ピン型インシュレータ

最大 33kV の配電システムで一般的に使用されます。電柱の腕木に取り付けられます。

3.2 サスペンションインシュレーター

複数のディスクユニットを直列に接続して構成されます。 33kVを超える高圧送電線に適しています。

3.3 ひずみ絶縁体

ラインの行き止まりや急カーブなど、機械的張力が高い場所向けに設計されています。

3.4 シャックルインシュレーター

通常、低電圧配電システムで使用されます。

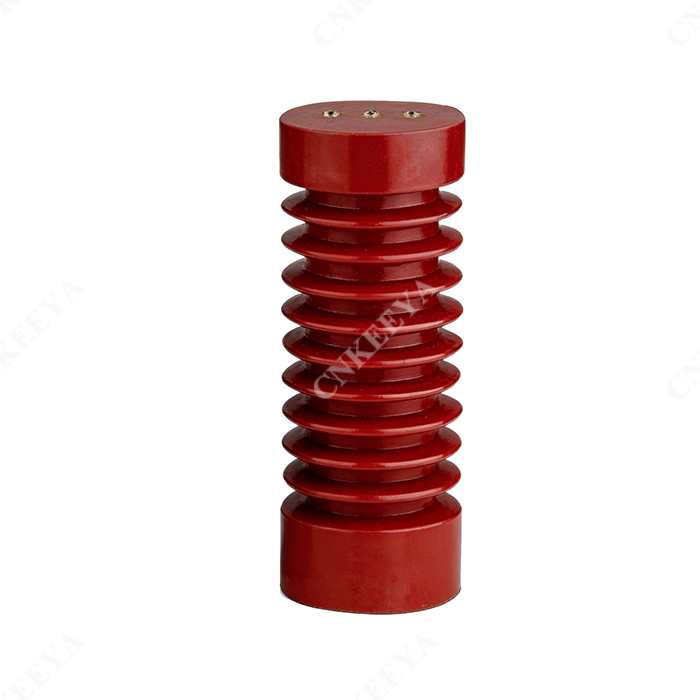

3.5 ポストインシュレーター

変電所や開閉装置の設置で使用されます。

4. 絶縁体材料の比較

複合碍子は、軽量化と優れた汚染性能により人気を博しており、海岸地域や工業地域に適しています。

5. 適切な電気絶縁体を選択するには?

5.1 定格電圧

絶縁体の定格電圧がシステムの動作電圧を超えていることを確認してください。

5.2 沿面距離

汚染された環境や湿気の多い環境には重要です。

5.3 機械的耐荷重

風速、導体張力、環境負荷を考慮します。

5.4 環境条件

• 海岸の塩霧
• 産業公害
• 砂漠の砂嵐
• 極寒の地

経験豊富な電気絶縁体メーカーと協力することで、適切なエンジニアリング サポートとコンプライアンス検証が保証されます。

6. 国際規格と試験要件

電気絶縁体は、安全性と耐久性を保証するために国際規格に準拠する必要があります。

• IEC 61109 – AC架空線用の複合絶縁体
• IEC 60383 – 架空線用の絶縁体
• ANSI C29 – 米国の絶縁体規格

共通テストには次のものが含まれます。

1. 電源周波数耐量試験
2. 雷インパルス試験
3. 機械的引張試験
4. 汚染性能試験
5. 老化および耐紫外線性試験

などの大手サプライヤーカンキーヤ厳格な品質管理システムを導入して、世界市場の要件に確実に準拠します。

7. 業界を超えたアプリケーション

動力伝達

11kV 配電システムから 1000kV UHV システムまでの架空送電線で使用されます。

変電所

ポスト碍子とブッシュは開閉所の絶縁を維持します。

鉄道電化

架空架線システムを安全にサポートします。

再生可能エネルギー

風力発電所と太陽光発電所は、送電網の相互接続に絶縁体を使用しています。

8. インストールとメンテナンスのベストプラクティス

インストールのヒント:

• ハードウェアを締め付けるときは、適切なトルクを確保してください。
• 取り扱い中は機械的衝撃を避けてください。
• 不均一な応力を防ぐために正しい位置を維持してください。

メンテナンスに関する推奨事項:

• 定期的な目視検査
• 赤外線サーモグラフィー監視
• 高汚染地域の清掃

予防保守により耐用年数が大幅に延長され、予期せぬ故障が減少します。

9. イノベーションと将来のトレンド

がいし業界は、スマートグリッドの統合と先端材料研究により進化を続けています。

• 改良されたシリコーンゴム配合
• 自己洗浄性の疎水性コーティング
• 軽量複合コア技術
• センサー内蔵のスマートインシュレーター

世界的な送電網の近代化と再生可能エネルギーの拡大により、先進的な高電圧電気絶縁体の需要が大幅に増加すると予想されます。

10. よくある質問

Q1: 磁器碍子と複合碍子の違いは何ですか?

磁器碍子は耐久性があり伝統的ですが、複合碍子は軽量で耐汚染性に優れています。

Q2: 電気絶縁体の寿命はどれくらいですか?

材質や環境条件によって異なりますが、通常は 25 ～ 50 年です。

Q3: 沿面距離はなぜ重要ですか?

汚染された環境や湿気の多い環境での表面漏れ電流を防ぎます。

Q4: 絶縁体が故障することはありますか?

はい、経年劣化、汚染、機械的損傷、または製造上の欠陥が原因です。

結論

電気絶縁体は、現代の電力インフラに不可欠なコンポーネントです。高電圧送電線のサポートから変電所の安全性の確保に至るまで、送電網の信頼性における役割はどれだけ誇張してもしすぎることはありません。適切なタイプ、素材、デザインを選択することは、長期的なパフォーマンスにとって非常に重要です。

世界的なエネルギー需要が増大し、送電網のインテリジェント化が進むにつれ、高品質の断熱ソリューションへの投資がこれまで以上に重要になっています。プロジェクトのニーズに合わせてカスタマイズされた、信頼性の高い規格準拠の電気絶縁製品をお探しの場合は、お問い合わせ今日はその方法を学ぶためにカンキーヤ電力システム要件をサポートできます。
