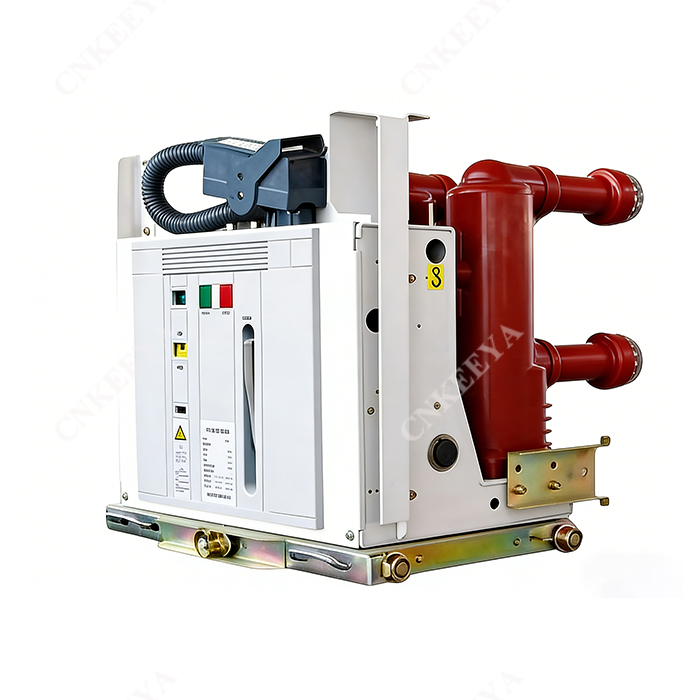

VIB-12 横操作機構付屋内真空遮断器

概要

主な用途、適用周囲条件

VIB-12 横操作機構付き屋内真空遮断器（以下、真空遮断器と呼びます）は、定格電圧 12kV および AC 50Hz の屋内開閉器機器コンポーネントに使用されます。製品は GB 1984-2003 HV ACVacuum Circuit Breaker、JB3855-19963.6 ～ 40.5 kV 屋内 AC 高圧真空の規格に適合しています。サーキットブレーカー、DLT 403-2000 12KV〜40.5kV真空サーキットブレーカーおよびIEC62271-100:2001 HV AC真空サーキットブレーカーなどの技術条件。電気ネットワークおよび産業および鉱業の電力設計の保護および制御ユニットとして使用されるサーキットブレーカーは、さまざまな種類の負荷の開閉や頻繁な操作の状況に使用でき、繰り返し使用できます。短絡電流を遮断します。

このタイプの VCB は、新しいタイプの VCB 動作機構を採用しています。主要部に国際ブランドの埋め込みポールを採用し、真空遮断器と主回路の部品を一体化して真空遮断器を衝突、粉塵、湿気から保護します。優れた環境適合性を備え、運転保守コストを大幅に削減し、主要部のメンテナンスフリーと操作機構のメンテナンスの手間を軽減します。操作機構とVCB本体の一体設計で型式試験に合格しています。E2レベルの電気的耐久性とM2レベルの機械的耐久性を有し、固定ユニットとして使用するだけでなく、引き出し可能なユニットと組み合わせて使用することもできます。固定型 VCB は、XGN2、GG1A、GGX タイプの固定型スイッチギヤに対応するインターロックを追加できます。

周囲条件の適用

1.周囲温度:最大。気温：+40℃、24時間以内の平均気温は35℃以下 最低気温：-20℃

2.相対湿度: 毎日の平均相対湿度;≤95%

月平均相対湿度:≤90%

毎日の平均蒸気圧:≤2.2kPa

月平均蒸気圧:≤1.8kPa

3.海抜の高さ:≤2000m

4.地震の強さ：8度を超えないこと

5. 粉塵、火気、化学的浸食、爆発、蒸気、塩水噴霧のない場所に設置してください。

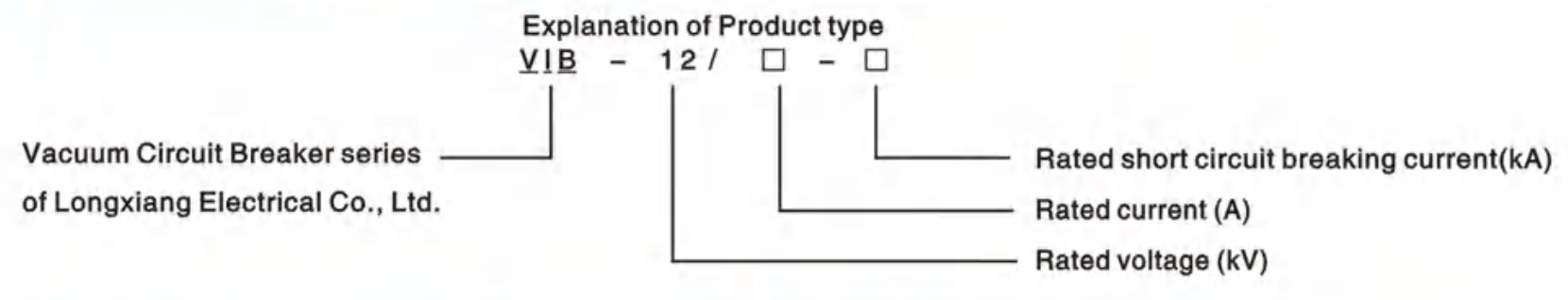

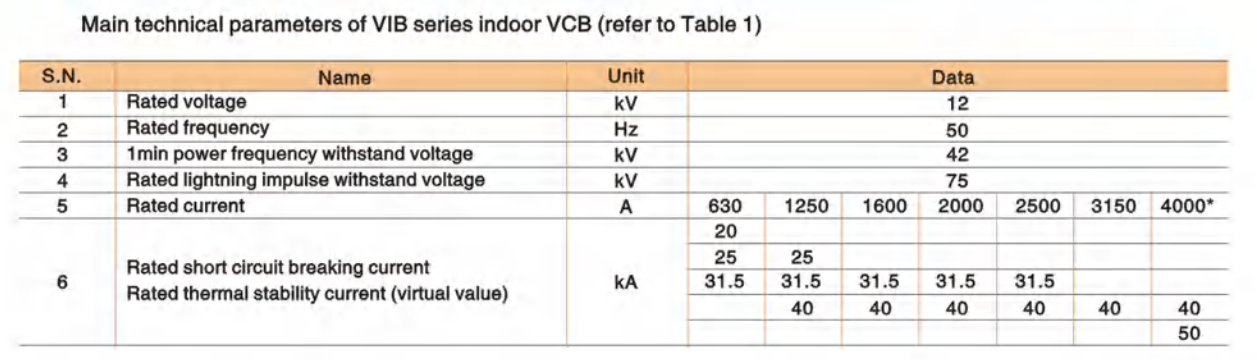

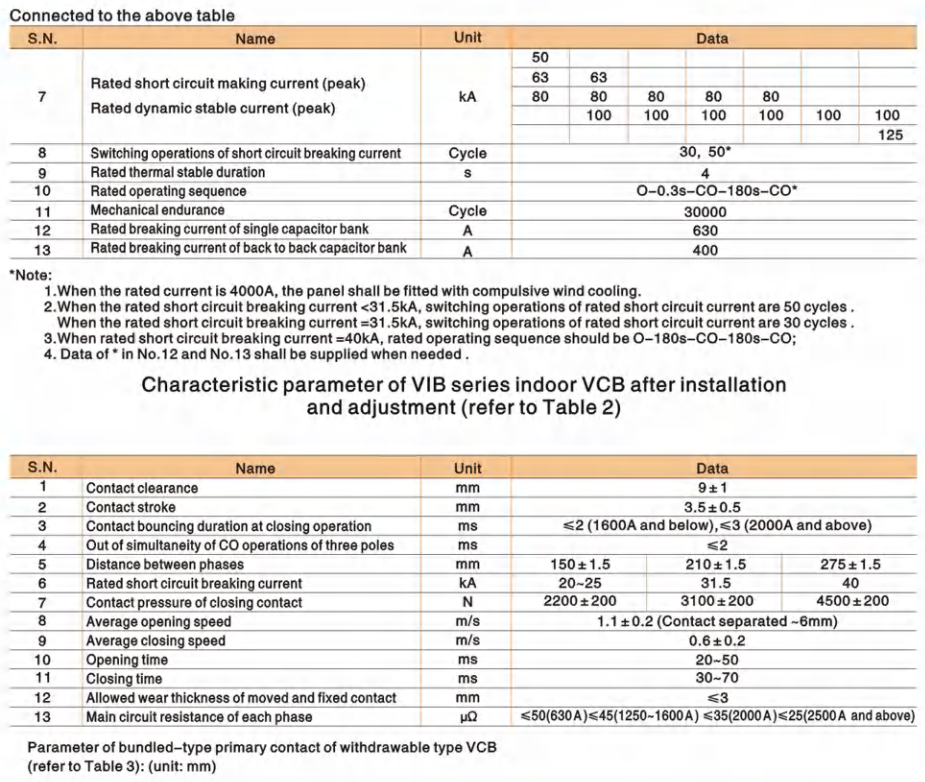

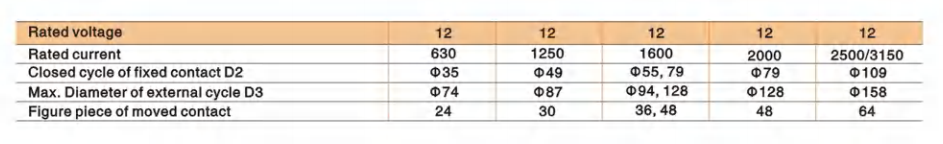

技術パラメータ

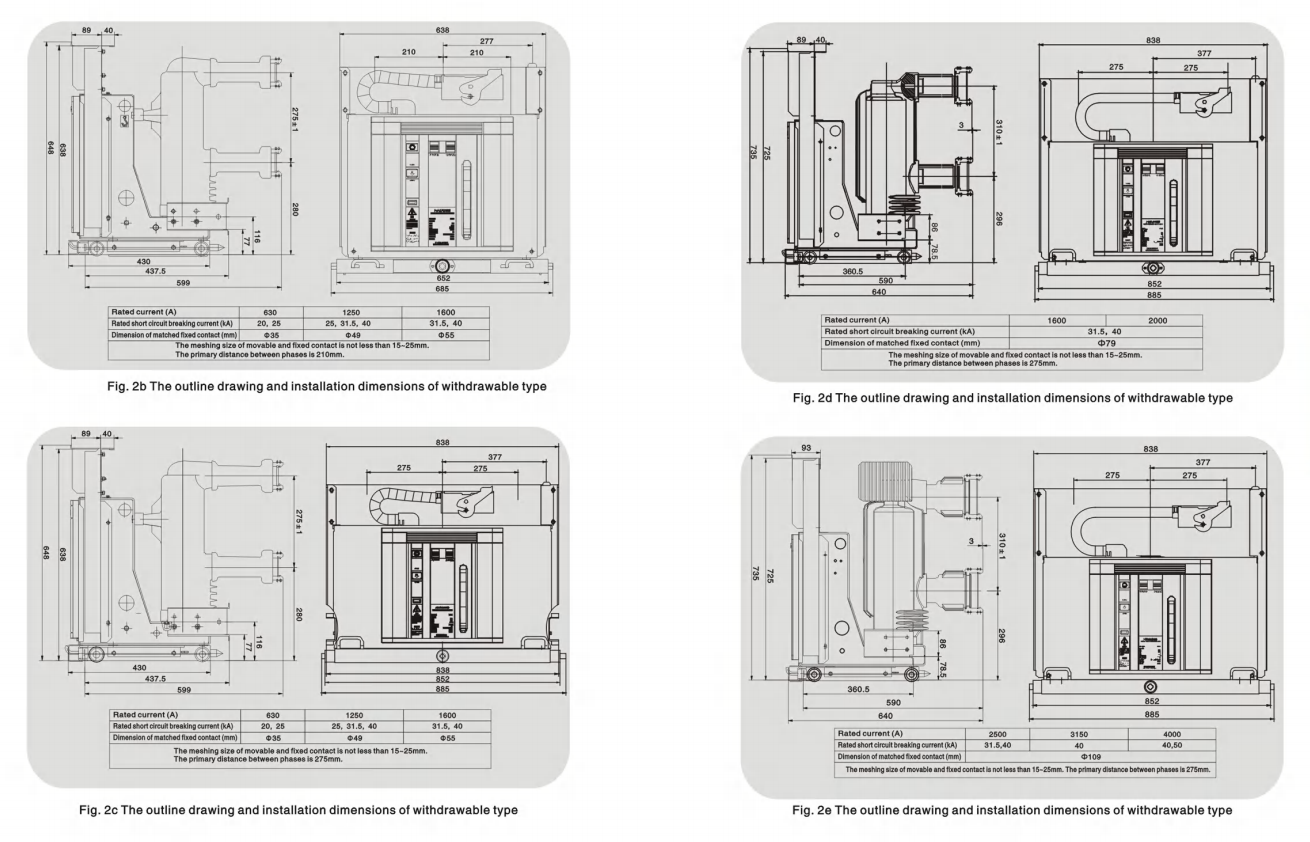

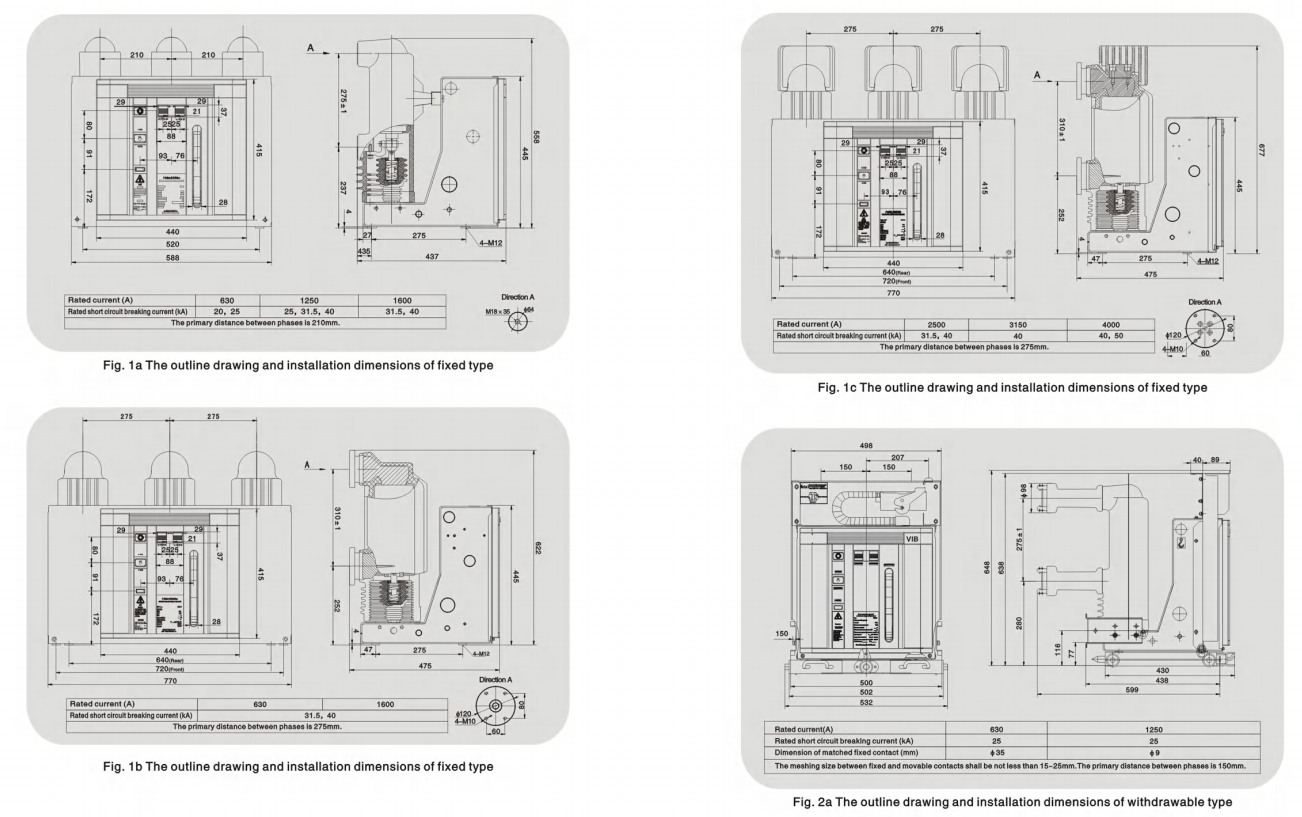

外形図と取付寸法

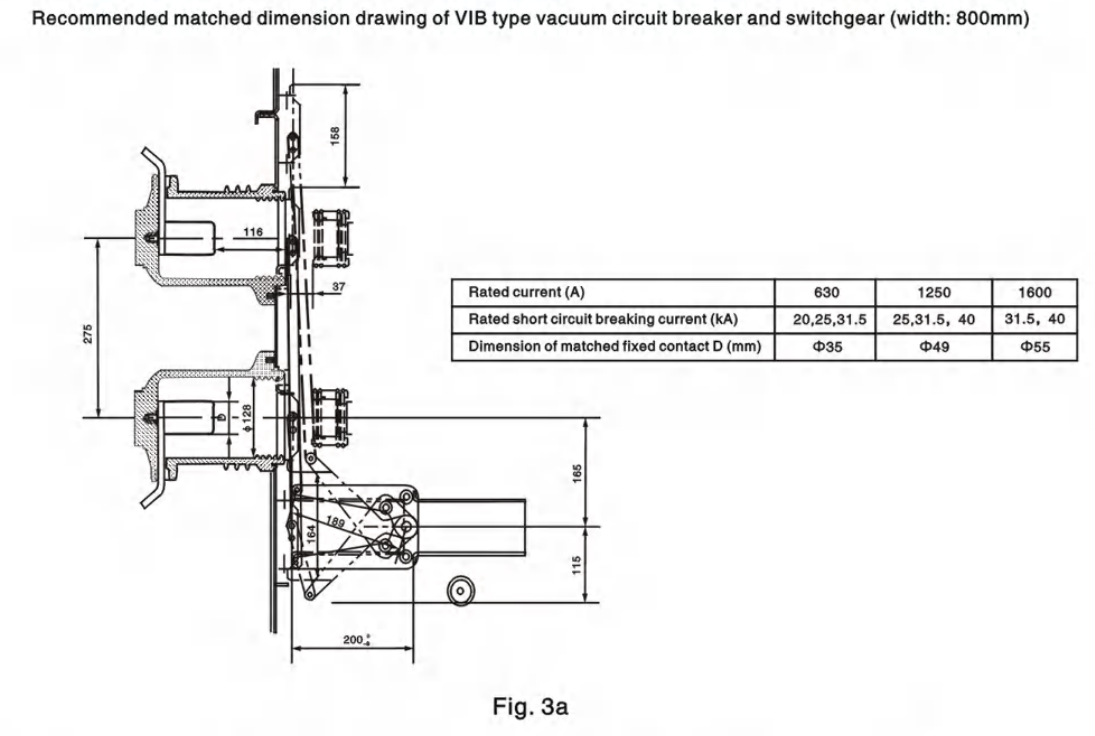

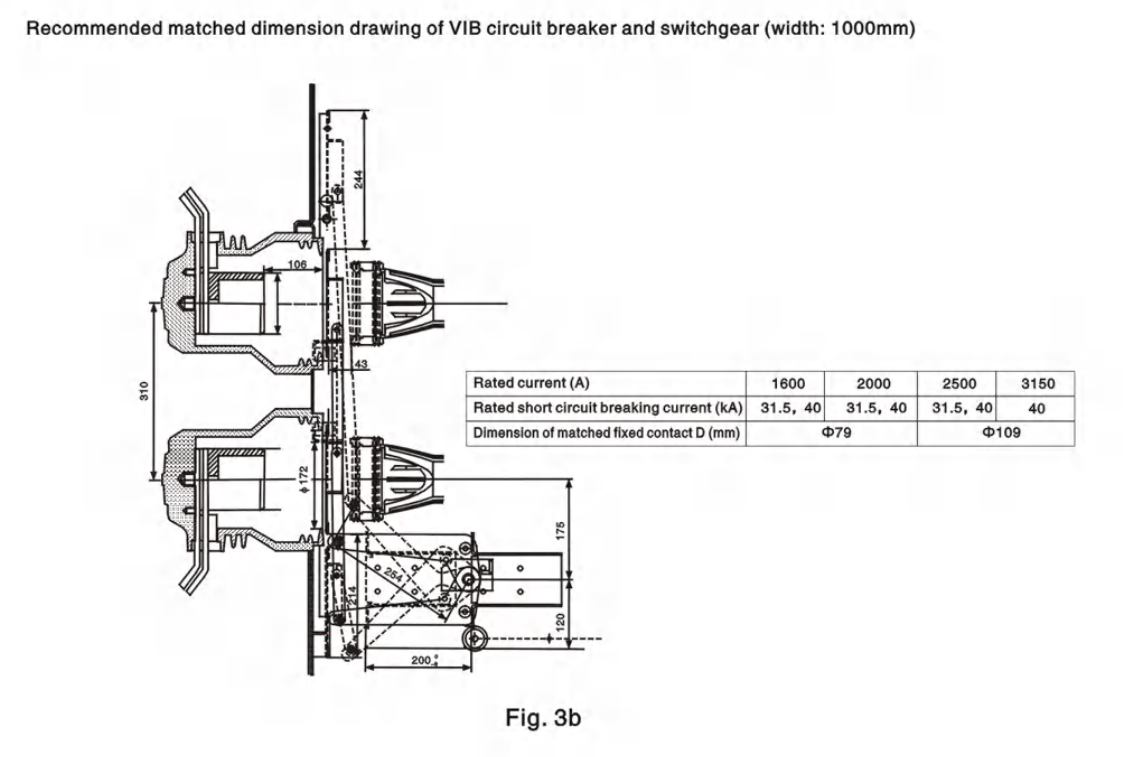

VCBとスイッチギヤの推奨適合寸法
