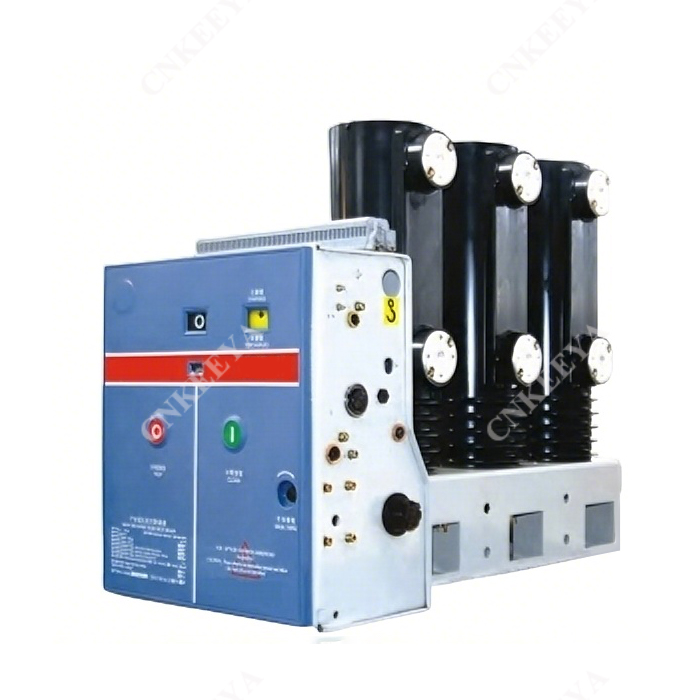

VS1/R-12 横操作機構付屋内用真空遮断器

CNKEEYA、VS1/R-12 横方向操作機構付き屋内真空サーキットブレーカーは、中国に本拠を置く評判の良いメーカーで、高品質の屋内真空サーキットブレーカーの生産を専門としています。 CNKEEYA は卓越性への献身的な取り組みにより、電気機器業界で信頼できるサプライヤーとしての地位を確立しています。当社の製品は、その卓越した品質と信頼性で知られています。

お問い合わせを送信

製品説明

概要

VS1/R-12 横方向操作機構付き屋内真空遮断器横方向操作機構付きは、エネルギーを蓄えるためにバネを使用しました。操作機構は手動操作と電動操作の 2 つの方法で操作できます。特性は GB 1984-2003 高電圧 AC サーキットブレーカー、JB 3855-1996 3.6-4.5KV 屋内 AC 高電圧サーキットブレーカーおよび IEC 規格 62271-100:2001 高電圧 AC サーキットブレーカーに準拠しています。

周囲条件の適用

周囲温度：-15℃～+40℃。

2.周囲湿度: 1 日の平均湿度は 95% 以下、1 か月の平均湿度は 90% 以下である必要があります。

3.飽和蒸気圧：1日の平均圧力は2.2kPa以下である必要があります。 1 か月の平均圧力は 1.8 kPa 以下である必要があります。

4.海抜1000メートル。

5.地震の強さ：8度を超えないこと。

6.火災、爆発、重大な汚物、化学的浸食、激しい振動のない場所に設置してください。

主な技術仕様

SN	名前	ユニット	データ
1	定格電圧	kV	12
2	定格電源周波数耐電圧	kV	42
3	定格雷インパルス耐電圧	kV	75
4	定格周波数	Hz	50
5	定格電流	A	630	1250	1600
6	定格短絡遮断電流	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	定格ピーク耐電流	kV	50	50
			63	63	63
			80	80	80
				100	100
8	各相の導体回路抵抗	μΩ	≤40	≤35
9	開放接点間の隙間	mm	11±1
10	オーバートラベル	mm	3±0.5
11	投入動作時の接点バウンス時間	MS	≤2
12	3 極の CO 動作の同時外れ		≤2
13	開場時間		≤50
14	閉店時間		≤100
15	平均開口速度	MS	0.9～1.3
16	平均閉速度	MS	0.4～0.8
17	直流成分		50%(最大)
18	機械的耐久性	サイクル	10000
