Keeya は、大手サプライヤーとして、XL-21 低電圧配電および制御キャビネットを備えた配電のための優れたソリューションを提供することに誇りを持っています。高品質への取り組みで知られる Keeya は、各キャビネットが厳しい基準を満たしていることを保証し、低電圧システムに対して信頼性が高く効率的な制御を提供します。精密エンジニアリングに重点を置いた Keeya の製品は、配電分野における卓越性への献身的な姿勢の証であり、制御盤のニーズを満たす最高レベルのソリューションを求める企業にとって信頼できる選択肢となっています。
トップクラスのサプライヤーとして認められている Keeya は、高品質の XL-21 低電圧配電および制御キャビネットの提供に優れ、配電システムにおける比類のない精度と信頼性を保証します。

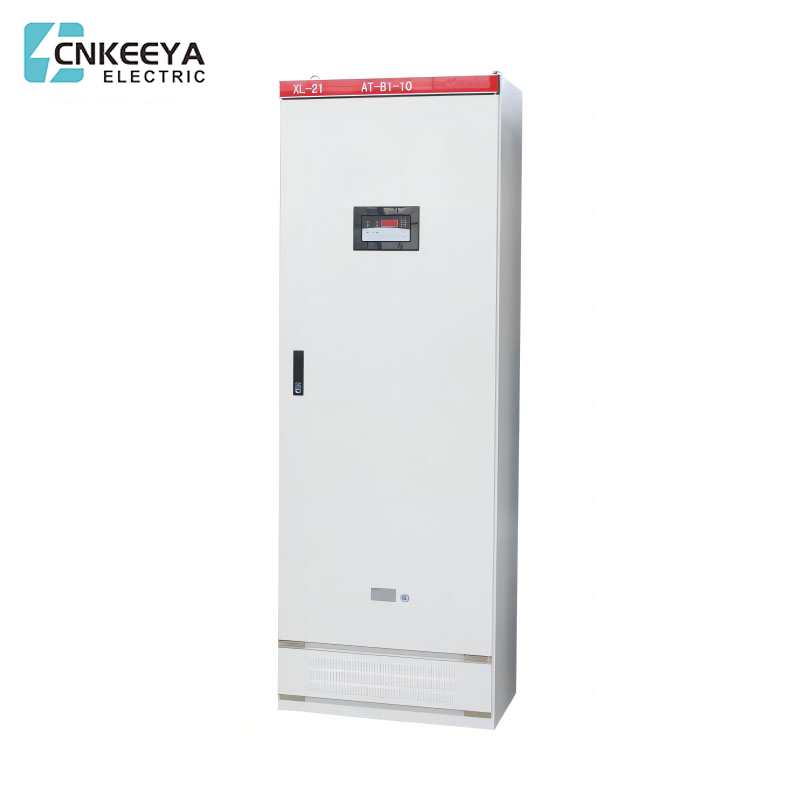

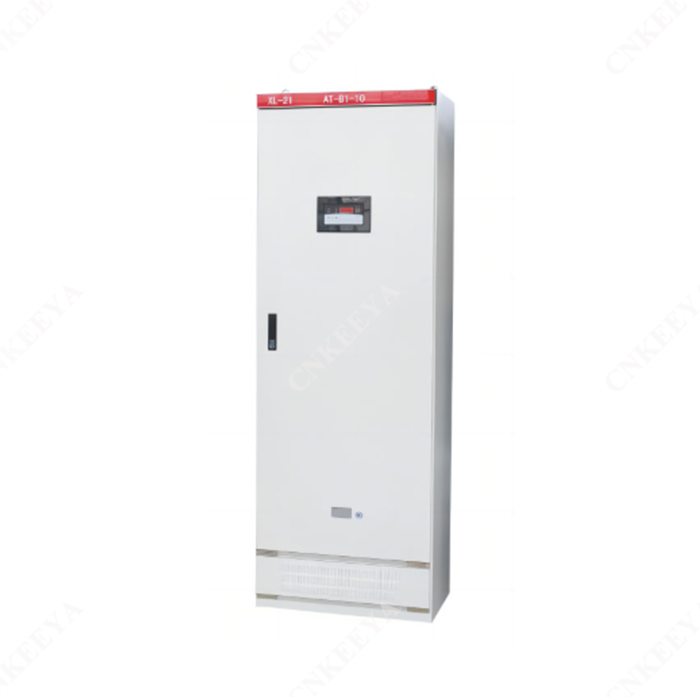

新しい XL-21 電源ボックスは、発電所、工業および鉱山企業で広く使用されています。三相三線式、三相四線式、三相五線式などの配電システムを使用した三相AC500V以下の電力または照明配電に使用されます。屋内の壁に設置する場合、画面の前で操作し、画面の前でメンテナンスを行います。ボックス本体はC型または8MF型の素材で組み立てられた完全密閉構造です。ボックス内には負荷を掛けた状態でも操作できる新型ロータリー負荷分離スイッチを採用しています。フロントドアには、電圧と電流の表示計器、信号灯、ボタン、切り替えスイッチ、その他のマスターコンポーネントが装備されています。配電ボックスは自社設計の新しいコンポーネント、コンパクトな構造、美しい外観、便利なメンテナンス、およびユーザーが選択できるさまざまな配線ソリューションを採用しています。古いXL-21電源ボックスの置き換えに最適な製品です。
●周囲温度：-5℃〜+40℃、24時間以内の平均温度は+35℃を超えません。
●標高：2000m以下。
● 相対湿度: 周囲温度が +40 ℃ の場合は 50% 以下。許容温度変化を考慮すると、より低い温度でもより高い相対湿度が可能になります (例: +20℃で 90%)。適度な結露が発生します。
● 装置を設置するときは、垂直面からの傾斜が 5° を超えないようにしてください。
● 激しい振動、衝撃、腐食のない場所に設置してください。
注：上記条件を超える場合は、弊社までご相談ください。
|
シリーズNo. |
名前 |
ユニット |
価値 |
|
1 |
主回路の定格電圧 |
V |
AC:380 |
|
2 |
補助回路の定格電圧 |
V |
AC:220,380 |
|
3 |
定格周波数 |
ヘルツ |
50 |
|
4 |
定格絶縁電圧 |
V |
660 |
|
5 |
定格電流 |
A |
≤ 800A |
XL-21 新パワーボックスシリーズ
製品が到着したら、まず梱包が損傷していないか確認してください。問題が見つかった場合は、原因を究明するために関係部署に連絡してください。すぐに設置されない製品については、取扱説明書に従って適切な場所に設置してください。通常の使用状態。
●製品取付用の基礎溝形鋼およびボルトはお客様にてご用意いただき、基礎溝形鋼とキャビネット本体との接続穴（図1参照）をご用意ください。
● 製品を設置した後、使用する前に検査とテストを行ってください。
● キャビネット本体が多層塗膜から剥がれていないか、キャビネットが乾燥していて清潔かどうかを確認してください。
●主電気機器や補助接点のオン・オフが確実かつ正確であるか。
● 主要コンポーネントの選択と配線の原則が回路図に準拠しているかどうか。
●500V絶縁抵抗計は絶縁値1M2以上のものをご使用ください。測定の際は、耐電圧に耐えられない電子部品の配線を外さないように注意してください。
●使用上の注意
低圧気中遮断器は何度も開閉を繰り返すと主接点が焼損し、炭素物質が発生して接触抵抗が増加します。汎用低圧気中遮断器は、取扱説明書の要件に従って定期的に保守および修理する必要があります。
| A | B | C | D | H |
| 800(600)オプション | 500(400)オプション | 650(450) | 450(350) | 1800(1600) オプション |
●全製品型式（主回路ソリューション番号、補助回路プラン番号を含む）
●主回路系統図、キャビネット配置図。
● 補助回路の電気回路図。
● キャビネットのコンポーネントリスト（メインバス仕様）。
● キャビネットの色 (必要ない場合は、ベージュ グレーで提供されます) およびキャビネットのサイズ。製品の通常の使用条件と一致しないその他の特別な要件。
