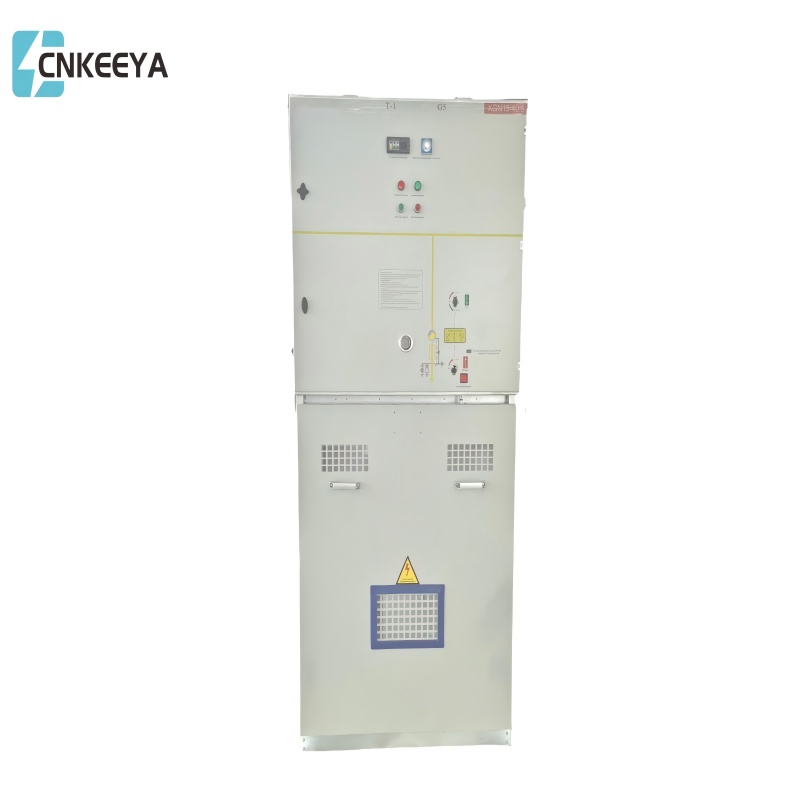

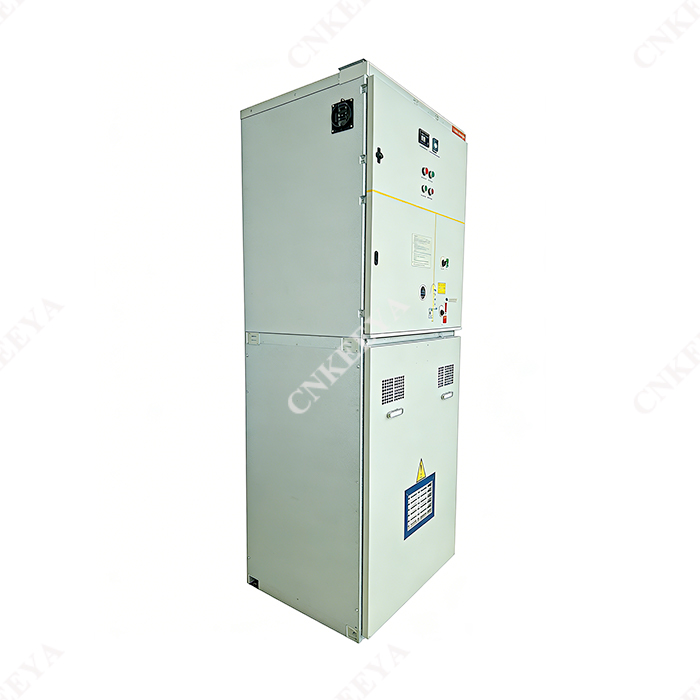

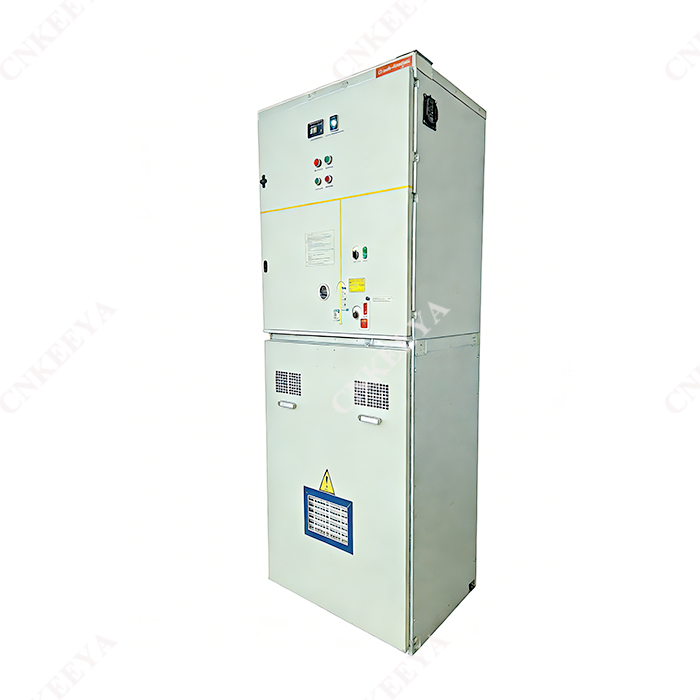

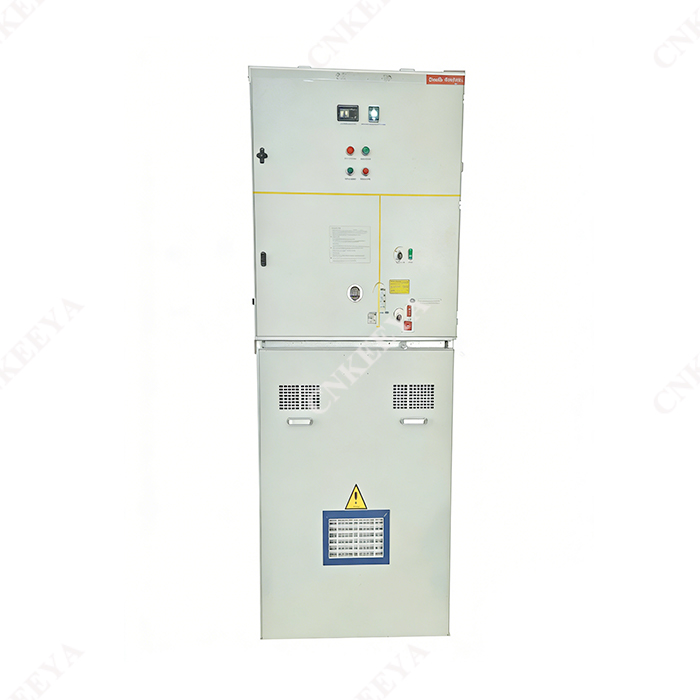

評判の良いメーカーであるCnkeeyaは、フルメタルの囲まれたリングメインユニットを誇らしげに提示し、高度な技術と費用対効果の高いソリューションをブレンドします。私たちは、高品質の製品を競争力のある価格で配信することを優先順位を付け、フルメタルの囲まれたリングメインユニットが信頼できる手頃な価格のソリューションとして際立っていることを保証します。 Cnkeeyaと提携して、フルメタルエキシングリングメインユニットの領域における一流の製造の専門知識、費用対効果、卓越性にアクセスします。予算内にとどまっている間、あなたのニーズを満たす革新的なソリューションを信頼してください。
大手メーカーであるCnkeeyaは、最先端の技術と費用対効果へのコミットメントを組み合わせて、フルメタルの囲まれたリングメインユニットを誇らしげに提示します。高品質の製品を提供することへの献身は、競争力のある価格の提供に重点を置いていることと一致しています。 Cnkeeyaは、フルメタルの囲まれたリングメインユニットのドメインにおける費用効率の高いソリューションの信頼できるソースとして立っています。私たちと提携して、品質と手頃な価格の両方に優先順位を付ける最高層の製品にアクセスしてください。
メイントランスの容量を増やし、変電所の電源容量を改善します。
配電ラインの送電容量を改善し、配電線の数を減らします。
中電圧ラインの電源半径を増やします。
中電圧の電源の品質を改善します。
中電圧電力グリッドの電源損失を減らします。
非鉄金属と土地資源を保存します。
●高度：≤1000m
周囲温度：周囲温度の最大 +40℃、最小周囲温度-35℃、1日の最大温度差25℃;
●相対湿度：毎日の平均相対湿度≤95％、月平均相対湿度≤90％。
●地震強度：8度。
システムの定格頻度：50Hz;
SF6の年間漏れ率：≤0.1％;
エンクロージャー保護グレード：IP3X;
●注：上記の条件を超えてこの製品を注文する場合は、当社に相談してください。
●GB/T156標準電圧
●GB 311.1断熱材調整パート1：定義、原則、規則。
●GB 38043.6KV〜40.5kV高電圧3.6kVを超えて40.5kV未満の定格電圧の交互の電流スイッチ GB 3906 3.6kVを超え、40.5kVを含む定格電圧のための交互の電流金属製のスイッチギアと制御ギア。
●GB/T 11022高電圧スイッチギアおよび制御ギア標準の共通仕様。
●GB/T 12,022産業用ヘキサフルオリド硫黄。
●GB16926高電圧交互の電流スイッチヒューズの組み合わせ。
●DL/T 404屋内AC高電圧スイッチギアパネル 完全な金属密閉リングメインユニット
|
いいえ。 |
名前 |
ユニット |
ロードスイッチキャビネット |
スイッチフィューズの組み合わせキャビネット |
|
|
1 |
定格電圧 |
KV |
24 |
||
|
2 |
定格頻度 |
Hz |
50 |
||
|
3 |
定格電流 |
A |
630 |
125 |
|
|
4 |
定格荷重電流 |
A |
630 |
125 |
|
|
5 |
定格短時間の耐摩耗性（効果）（3秒） |
kA |
20 |
||
|
6 |
定格ピーク耐電流 |
kA |
50 |
||
|
7 |
クローズドループ破壊電流 |
A |
630 |
||
|
8 |
最大転送電流 |
A |
|
31.5 |
|
|
9 |
将来 短絡破壊 ヒューズの流れ（効果） |
kA |
|
1400 |
|
|
10 |
2S短時間耐電流の接地スイッチに耐えます |
kA |
20 |
||
|
11 |
評価された現在の破損時間 |
時間 |
≥100 |
||
|
12 |
機械的な生活 |
ロードスイッチ |
≥2000 |
||
|
接地スイッチ |
≥2000 |
||||
|
13 |
SF6ガスの年間漏れ率 |
SF6ガスの年間漏れ率 |
% |
≤0.1 |
|
|
14 |
定格の短時間の電力頻度に耐える電圧（有効） |
分離距離を横切って |
KV |
64（79） |
|
|
開く距離を切り替えます |
KV |
64（79） |
|||
|
段階へ 位相、位相 |
KV |
50（65） |
|||
|
定格の稲妻衝動に耐える電圧（ピーク） |
分離距離を横切って |
KV |
110（145） |
||
|
開く距離を切り替えます |
KV |
110（145） |
|||
|
段階へ 位相、位相 |
KV |
95（125） |
|||
|
15 |
温度上昇制限 |
K |
GB/T11022によると |
||
|
16 |
動作メカニズム |
|
マニュアル、または電動プラスマニュアル |
||
|
17 |
動作電圧 |
V |
推奨DC110、オプションのDC24またはDC48 AC220 |
||
|
18 |
キャビネット内の断熱部のクリープ距離 |
mm/kv |
≥20（24kv）220（per24kvとして計算） |
||
|
19 |
エンクロージャー保護グレード |
|
IP3x |
||
|
20 |
裸の導体の空気距離をクリアします（地位と位相から位相）の空気距離） |
mm |
≥180 |
||
|
21 |
定格ケーブル充電電流 |
A |
25 |
||
|
22 |
のスイッチングインダクタンス電流 ロード変圧器なし |
A |
0〜15a |
||
|
23 |
非同期の開閉 |
MS |
<5 |
||
|
24 |
メイン回路抵抗（ヒューズを除く） |
赤ちゃん |
<140 |
||
注：スイッチヒューズの組み合わせの定格電流は、負荷スイッチの完全な組み合わせ装置と選択したヒューズに使用されます。ブラケットの外側のデータは、低抵抗を介して中性点接地システムを指し、ブラケット内のデータはアーク抑制コイルを介したニュートラルポイント接地または非接地システムを指します。
完全な金属密閉リングメインユニット
|
スイッチキャビネットの目的 |
キャビネット幅（mm） |
キャビネットの深さ（mm） |
キャビネットの高さ（mm） |
|
着信 キャビネット |
750 |
1020 |
1900 |
|
発信キャビネット |
500 |
1020 |
1900 |
|
キャビネット |
500 |
1020 |
1900 |
|
バスカップルキャビネット |
500 |
1020 |
1900 |
|
バイスバスカップルキャビネット |
500 |
1020 |
1900 |
|
バス移行キャビネット |
500 |
1020 |
1900 |
|
計量 キャビネット |
1120 |
1020 |
1900 |
注記：
1.スイッチキャビネットの名目上の深さには、ドアパネルのすべての外側の端が含まれています（凸レクトーム、ロック、ピン、およびドアパネルの凸部分を除く）
2.ヘッドのすべての外側の端を含むスイッチキャビネットの公称高さ（凸リングを除く）
