著名なサプライヤーである Keeya は、最先端の技術を低コストで提供する、完全密閉型完全絶縁ガス充填リング メイン ユニットを紹介します。費用対効果の高いソリューションを提供するという当社の取り組みは、当社を業界のリーダーとしての地位を確立しています。 Keeya は、品質と手頃な価格に重点を置き、完全密閉、完全絶縁されたガス充填リング メイン ユニットが最高の基準を満たすことを保証します。当社と提携して、革新性、信頼性、競争力のある価格を組み合わせた一流の製品を手に入れてください。
RM6-40.5完全密閉型完全絶縁GESフィールドリングメインユニットは、電気エネルギーの受電および配電用の屋内12-40.5kV三相AC5OHz機器の完全なセットとして当社が製造した新世代の開閉装置です。主に次の用途に使用されます。さまざまな発電所、変電所、産業および鉱山企業、地下鉄、制御、保護、監視のための民間および商業ビルなどの中電圧電力システムの変電および送電に使用されます。信頼性の高い性能、強力な適応性、小型サイズが特徴です。
RM6-40.5

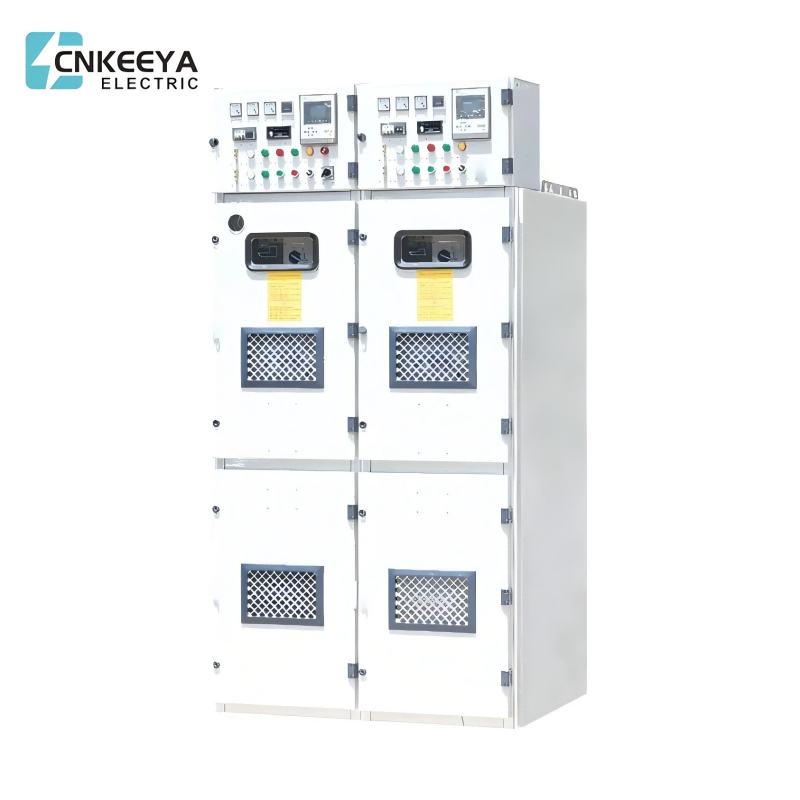

RM6-40.5 全閉完全絶縁ガス封入リング本体
● GB 3906 定格電圧 3.6kV を超え、40.5kV までの交流金属密閉開閉装置および制御装置
● DL/T 404 屋内 AC 高電圧開閉装置パネル
● IEC 62271-200:2003 AC 金属密閉開閉装置および制御装置、定格電圧 1kV を超え 52kV まで 1016001/003-0000-00 12kV、24kV の中国国家電力網公司の材料調達基準
● 1016001/003-0000-00 中国国家グリッド公司の 12KV,24kV 40.5kV 高圧開閉装置用材料調達基準 1016001/003-0000-00 一般技術仕様
●周囲温度：最高温度は40℃、最低温度は-25℃、24時間以内に測定した平均値は35℃を超えません。
● 相対湿度: 24 時間以内に測定された相対湿度の平均値は 95% を超えてはならず、毎月の相対湿度の平均値は 90% を超えてはなりません。
● 高湿度時に温度が急激に変化すると結露が発生することがあります。24 時間以内に測定した水蒸気圧の平均値が 2.2kPa を超えず、月間水蒸気圧の平均値が 1.8kPa を超えないこと。
● 標高: 1000m 以下。
● 震度：8度以下。
● 二次システムに誘発される電磁干渉の振幅は 1.6kV を超えてはなりません。
●周囲の空気が粉塵、煙、腐食性、可燃性ガス、蒸気、塩霧などにより明らかに汚染されていないこと。
注：上記規定を超える使用条件の場合は、お客様とご相談の上対応させていただきます。 RM6-40.5 RM6-40.5 全閉完全絶縁ガス封入リング本体
|
いいえ。 |
アイテム |
ユニット |
テクニカル パラメータ |
|||
|
1 |
定格電圧 |
kV |
12 |
40.5 |
||
|
2 |
定格電流 |
A |
1250～3150 |
1250～2500 |
||
|
3 |
定格周波数 |
Hz |
50 |
|||
|
4 |
定格短時間耐電流 |
k/Vs |
25、31.5 |
|||
|
5 |
定格ピーク耐電流 |
kA |
63、80 |
|||
|
6 |
定格短絡電流持続時間 |
S |
4 |
|||
|
7 |
定格短絡遮断電流 |
kA |
25、31.5 |
|||
|
8 |
定格短絡電流 |
kA |
63、80 |
|||
|
9 |
アーク放電の持続時間 |
S |
0.5 |
|||
|
10 |
機械的寿命 |
サーキットブレーカー |
時間 |
2000 |
10000 |
|
|
遮断スイッチ |
3000 |
|||||
|
接地スイッチ |
3000 |
|||||
|
11 |
サーキットブレーカーの電気的寿命 |
時間 |
30 |
|||
|
12 |
定格封入ガス圧力（20℃におけるゲージ圧） |
MPa |
0.05 |
|||
|
13 |
最小 機能圧力(ゲージ 20℃の圧力） |
0.03 |
||||
|
14 |
SSF6ガスの年間漏洩量 |
|
≤0.5% |
|||
|
15 |
定格絶縁レベル |
定格電源周波数耐電圧（1min）（実効） |
相間、相間 |
kV |
42 |
95 |
|
隔離距離、真空開口部 |
48 |
118 |
||||
|
定格雷インパルス耐電圧（ピーク） |
相間、相間 |
kV |
75 |
185 |
||
|
隔離距離、真空開口部 |
85 |
215 |
||||
|
16 |
補助 コントロール 回路 |
定格電圧 |
V |
12 |
40.5 |
|
|
1分間のパワー 周波数耐電圧 |
|
1250～3150 |
1250～2500 |
|||
|
17 |
戸棚 保護等級 |
キャビネットハウジング |
|
50 |
||
|
ガスが充填されたコンパートメント |
|
25、31.5 |
||||
|
18 |
操業継続不能のカテゴリー |
A |
63、80 |
|||
|
19 |
温度上昇試験 |
|
4 |
|||
|
20 |
主回路抵抗 |
1250 |
UΩ |
25、31.5 |
||
|
2000 |
年 |
|||||
|
2500 |
0.5 |
|||||
|
3150 |
2000 |
10000 |
||||
|
21 |
部分的 放電 |
試験電圧 |
kV |
3000 |
||
|
単一の絶縁要素 |
パソコン |
3000 |
||||
|
コンプリートセット |
30 |
|||||
|
22 |
耐用年数 |
|
0.05 |
|||
RM6-40.5
RM6-40.5 全閉完全絶縁ガス封入リング本体
注記：
1.40.5kV/2000Aの定格短絡遮断電流は31.5kAです。 12kV/3150Aの定格短絡遮断電流は31.5kAです。
2.変流器の定格ピーク耐電流と定格短時間耐電流のパラメータは個別に評価する必要があります。
3.回路抵抗とは、バスカプラソケット(バスカプラを含む)の引出線からケーブルソケット(カレント機器を含む)の引出線側までを測定した測定値を指します。バスカプラとカレント機器を接続した場合、が含まれていない場合は、表の値から 20 を引く必要があります。
1.小型バスルーム
2.計器室
3.メインバスのガス充填コンパートメント
4.局断器
5.操作機構室
6.サーキットブレーカー
7.サーキットブレーカーのガス充填コンパートメント
8.ケーブルルーム
9.変流器
10.ケーブル
11.CM-35避雷器
12.圧力解放チャンネル
13.ケーブルプラグ
14.ケーブルソケット
15.テストソケットプラグ
16.テストソケット
17.支店バス
18.圧力逃がし装置
19.メインバス
20.バスカプラーソケット
21.バスカプラー
注記：
a（キャビネット幅）：600mm、800mm;
b(キャビネットの奥行き): 12kV の場合、奥行き 1420。 40.5kVの場合は深さ1620。
