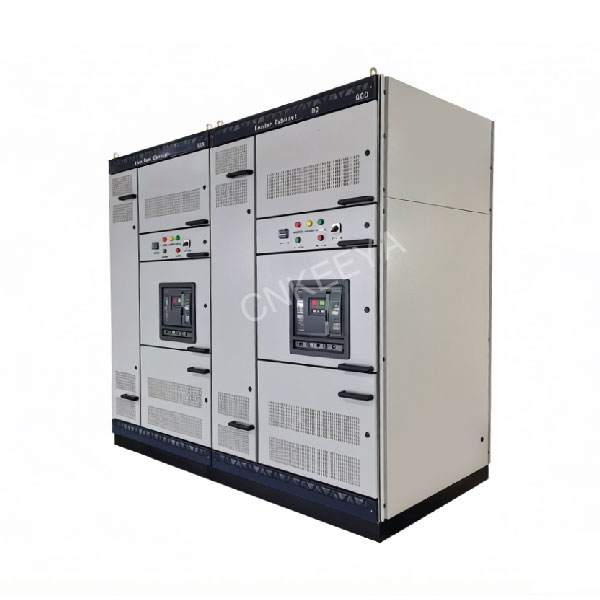

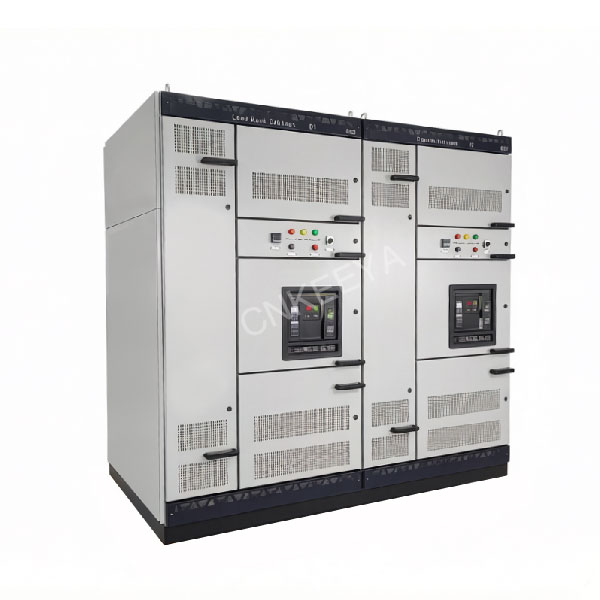

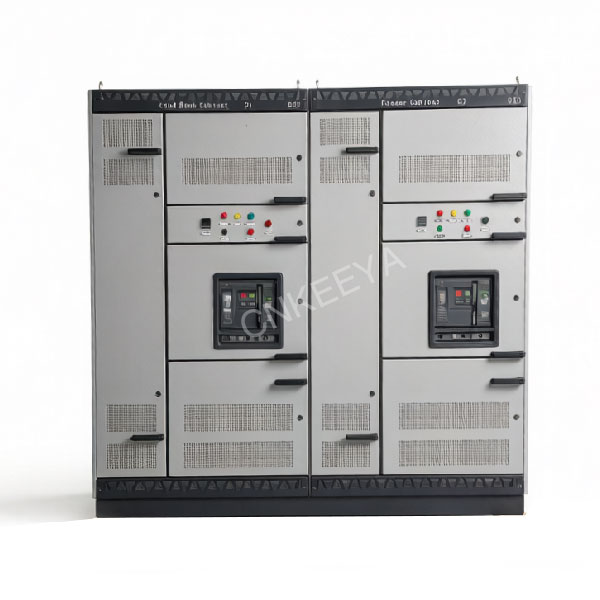

GGD 低電圧開閉装置

概要

GGD 低電圧開閉装置は、AC 配電、回路保護、エネルギー制御および監視に広く使用されている固定タイプの完全な低電圧開閉装置です。当社のモデルは海外の60Hzグリッドシステム向けに設計されており、IEC 61439国際規格に完全に従って製造されています。

この 4000A GGD 低電圧配電盤は、大規模な産業プラント、発電所、商業施設、鉱山プロジェクト、海外のインフラストラクチャーに安定した電力供給を提供します。高い遮断容量、優れた動的および熱的安定性、柔軟な電気スキームレイアウト、および信頼性の高い長期動作を特徴としています。コア技術パラメータ (銘板仕様と一致)

製品モデル: GGD

実行規格: IEC 61439

定格電圧：AC415V

定格電流: 4000A

定格周波数: 60Hz

保護等級: IP4X

構造タイプ: 固定設置、固定コンパートメント

アプリケーション: AC 低電圧配電システム

カスタム サービス: カスタム バスバー レイアウト、ブランドのサーキット ブレーカー、メーター構成、工場出荷時のシリアル番号とステンレス鋼銘板のカスタマイズ

使用条件

● 周囲温度は+40℃以上、-5℃以上、24時間以内の平均温度は+35℃以下であること。

● 屋内に設置および使用する場合、使用場所の標高は 2000m を超えてはなりません。

● 最高温度が +40℃ の場合、周囲の空気の相対湿度は 50% を超えてはなりません。温度変化により結露が発生する可能性があることを考慮して、より低い温度ではより大きな相対温度を許容する必要があります (例: +20℃ で 90%)。

● 装置を設置するときは、垂直面に対する傾斜が 5° を超えてはなりません。

● 装置は、激しい振動、衝撃、腐食のない場所に設置してください。

●ユーザー様で特別なご要望がございましたら、メーカーにご相談の上対応させていただきます。

電気的性能

基本的な電気パラメータ

GGD AC低圧配電盤

主回路ソリューション

GGD筐体の主回路は、合計298仕様で129のソリューションが設計されています（補助回路の機能変更や制御電圧の変更によるソリューションと仕様を除く）。

123 仕様の GGD1 タイプ 49 ソリューションが利用可能

GGD2 タイプ 107 の仕様に対して 53 のソリューションが利用可能

GGD3 タイプ 68 の仕様に対して 27 のソリューションが利用可能

主回路ソリューションは、設計部門およびユーザー部門の多数の意見を求めて選択され、発電所が必要とするソリューションが追加されます。定格電流は最大3150Aで、2000kVA以下の配電用変圧器の選定に適しています。さらに、GGJ1 および GGJ2 コンデンサ補償キャビネットは、無効電力補償のニーズを満たすように設計されており、4 つの主回路ソリューションと合計 12 の仕様を備えています。

製品の利点

✅ IEC 61439国際規格に準拠

IEC 61439 に従って設計およびテストされており、中東、ラテンアメリカ、東南アジアのプロジェクト向けの世界的な産業用電気要件を満たしています。

✅ 4000Aの大電流負荷容量

最適化された銅母線システムは、重負荷の産業用主受電配電に適しています。

✅ IP4X保護レベル

固形異物の侵入を防ぎ、屋内の工場、変電所、プラントの電力室に最適です。

✅ 60Hz専用設計

60Hz 電力網 (メキシコ、サウジアラビア、ガーナ、その他の海外市場) 向けに最適化されており、周波数適応の問題なく安定して動作します。

✅ モジュール式で柔軟なアセンブリ

受電キャビネット、フィーダキャビネット、コンデンサキャビネット、ATSキャビネットを単線結線図に合わせて自由に組み合わせられます。

✅ 安全な機械的インターロックシステム

複数の安全インターロック装置により誤操作を回避し、オペレーターと電気機器を保護します。

✅ 耐久性のあるキャビネットハウジング

耐食静電コーティングを施した冷間圧延鋼製エンクロージャ。恒久的な機器の識別用のステンレス鋼の銘板。

補助回路ソリューション

補助回路の設計は、電源計画と発電プラントの 2 つの部分からなるソリューションで行うことができます。 GGD キャビネットには、セカンダリ コンポーネントを取り付けるのに十分なスペースがあります。同時に、付属のリレー保護が必要な場合の発電所や特殊ユーザーのニーズを満たすために、特別な LMZ3D 変流器が開発されました。

主要バス

価格比と銅からアルミニウムへの置き換えの実現可能性を考慮して、定格電流が 1500A 以下の場合は単一アルミニウム母線を使用でき、定格電流が 1500A を超える場合は二重銅母線を使用します。メーカーはプロトタイプを製造し、この規定に従って型式試験に「合格」します。もちろん、メーカーは、ユーザーの要求に応じて、アルミニウム バスを同じ電流容量の銅バスに置き換えることもできます。バスの重なり面には全て錫エナメル処理が施されています。

電気部品の選択

(1)GGDキャビネットは主に中国で量産可能なより高度な電気部品を採用しています。同時に、経済的かつ合理的な原則に従って実現可能性を十分に考慮することを前提として、DZ10D、DZ20などの古い製品の一部の機能も保持しています。廃止された製品はもう使用されません。

(2)HD13BX および HS13BX ロータリーオペレーションナイフスイッチは、GGD キャビネットの独特な構造のニーズを満たすように設計された特別なコンポーネントです。機構の動作モードを変更し、旧製品の利点を維持します。実用的な新しいタイプの電気部品です。

(3) 設計部門は、ユーザーのニーズに応じて、より優れた性能とより高度な技術を備えた新しい電気コンポーネントを選択します。GGD キャビネットは優れた設置柔軟性を備えているため、通常、製造や設置に問題が生じることはありません。 更新された電気コンポーネント。

(4)主回路の動的安定性をさらに向上させるために、GGDキャビネット用のZMJ型バスクランプと絶縁サポートを組み合わせたバスクランプを設計しました。バスクランプは高強度、高難燃性のPPO合金材料で作られており、高い絶縁強度、良好な自己消火性能、および独自の構造を備えています。ビルディングブロックを調整することで、シングルバスクランプまたはダブルバスクランプに簡単に組み合わせることができます。絶縁サポートは低コストで高強度のスリーブ型モールド構造で、旧製品の沿面距離不足の欠点を解消しました。

形状と取付寸法

製品一式

当社は、供給の際に以下の書類および添付書類を提供します。

● パッキングリスト

● 製品認証

●取扱説明書

●工場テストレポート

●関連電気図面

● キャビネットドアの鍵、操作ハンドル、および契約で指定されたスペアパーツ。
