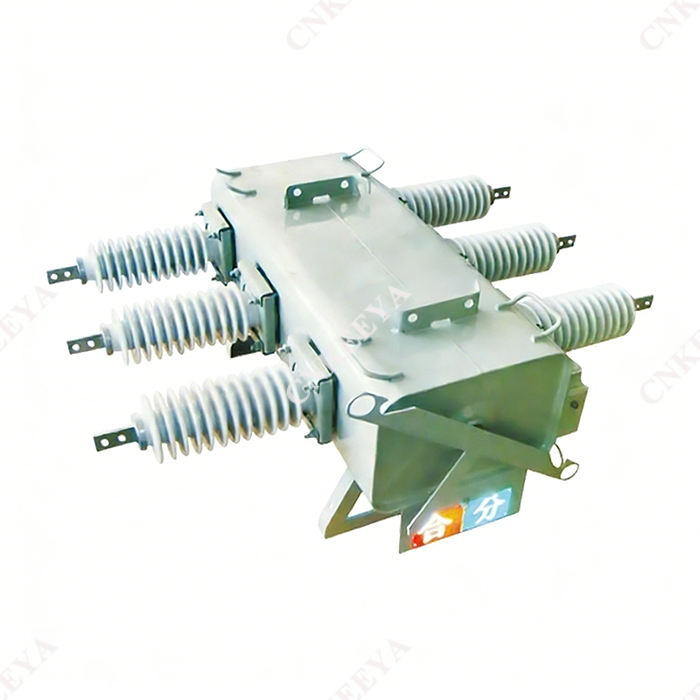

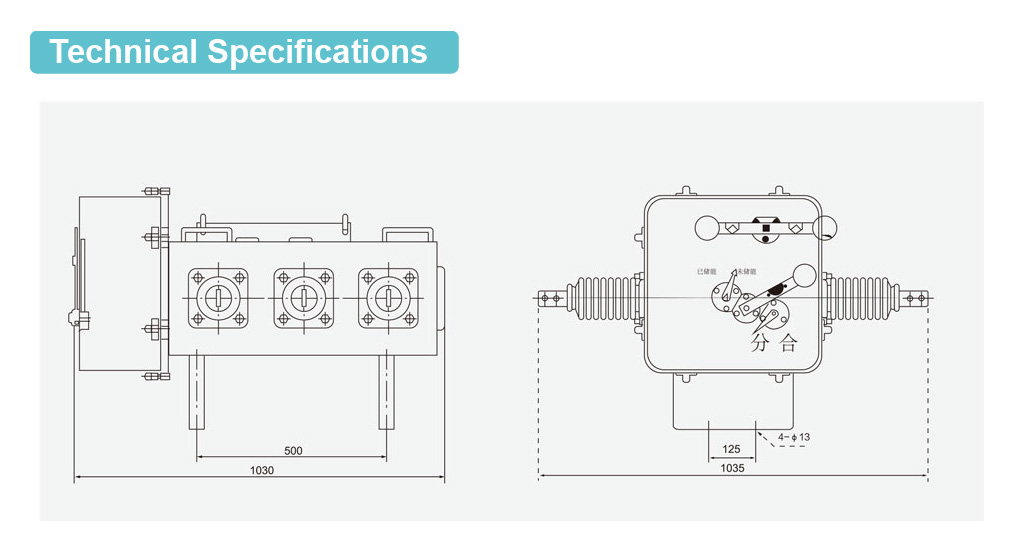

LW□-12 1次および2次一体型SF₆サーキットブレーカ

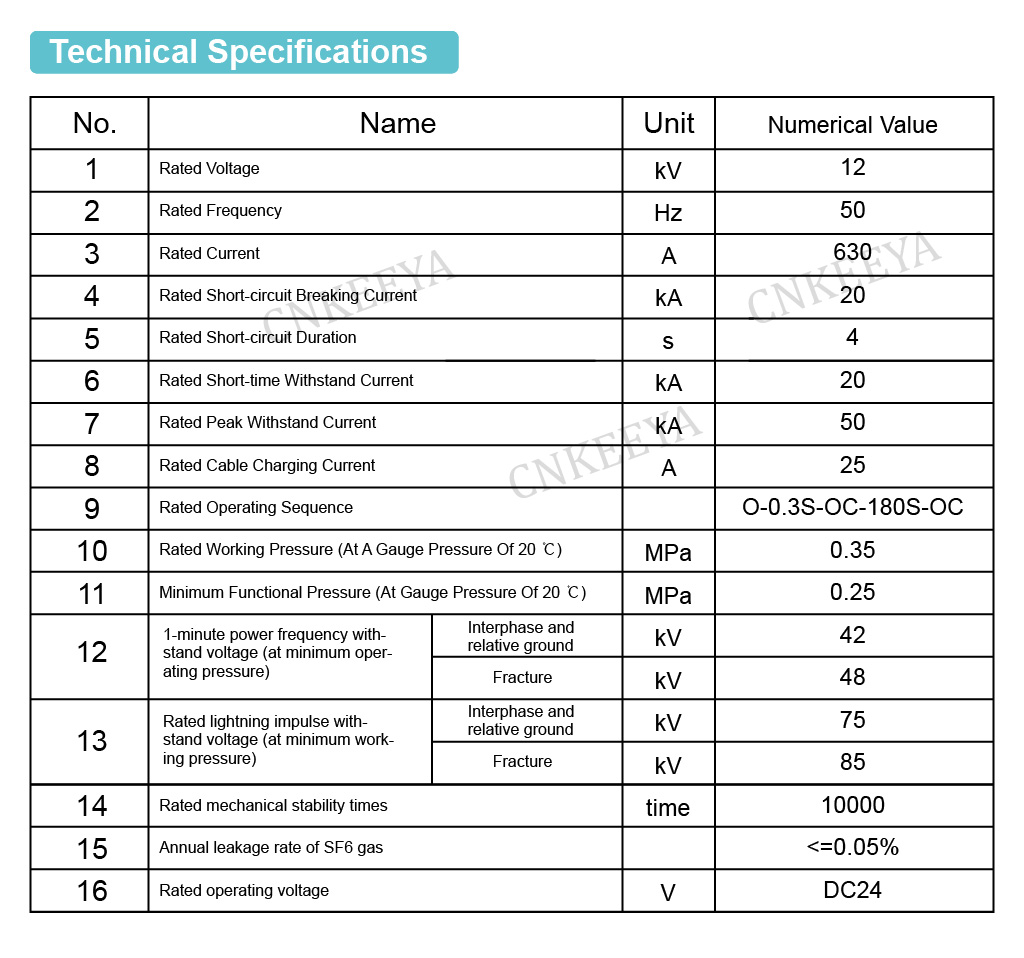

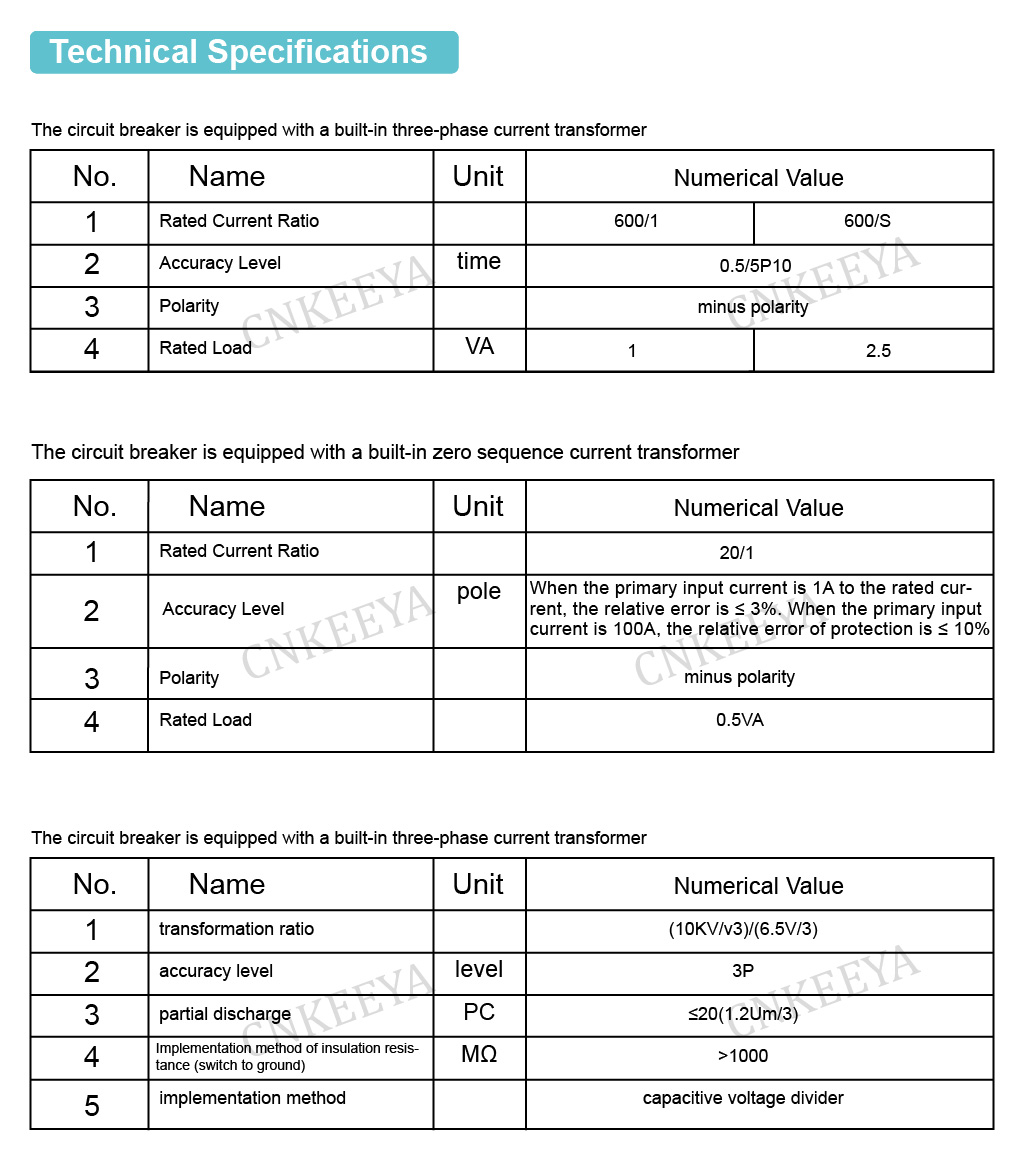

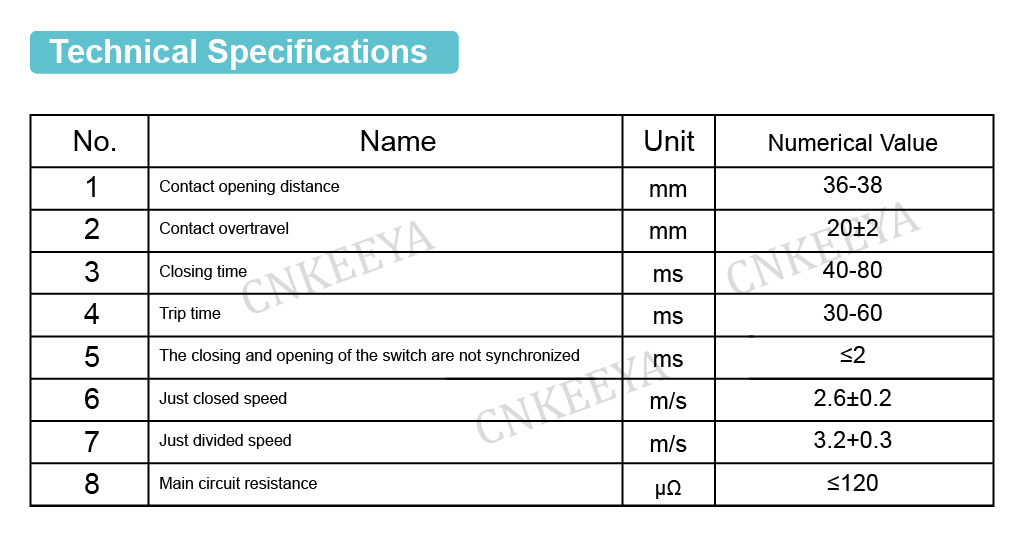

 主な構造上の特徴

 LW□-12 アーク電流が受ける磁界力を利用して、一定区間に沿ってアークを高速回転させる一次・二次一体型SF₆遮断器。アークは比較的軽いため、高速回転中に徐々に伸びて新鮮なSF6ガスと接触し続け、冷却されて消滅します。このタイプのサーキットブレーカーには、強力なアーク消弧能力、長い電気寿命、小さな電流を遮断するときに電流が遮断されない、動作中に過電圧が発生しないという利点があります。同時に、動作電力も少なくて済み、信頼性も高くなります。

 サーキットブレーカーは小型のスプリング作動機構を採用しており、確実な動作、長い機械寿命、簡単な制御という利点があります。バネ式機構は手動または電動でエネルギーを蓄え、手動または電動で開閉でき、再閉機能も備えています。

 ブレーカーボックスの材質は厚さ3mmの304ステンレス鋼を溶接した完全気密構造で、保護等級はIP67以上です。ボックスには、容易に観察可能で明白な開閉位置インジケーターとエネルギー貯蔵状態インジケーターがあり、操作機構に確実に接続されており、信頼性の高い表示動作を行います。ボックスには、ワイヤ導管を引っ張らないようにするためのハンドルが付いています。
