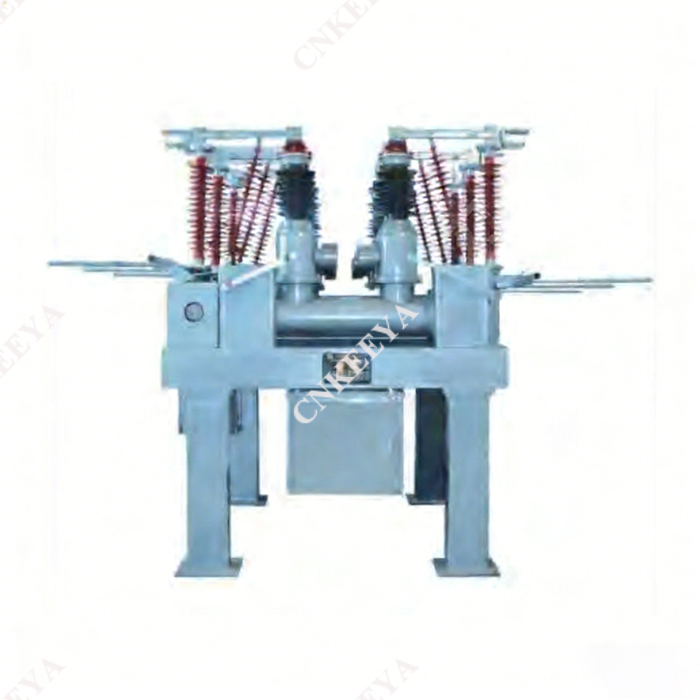

ZCW□-40.5/Z型 開放型真空複合装置

 概要

 1.1形ZCW□-40.5/Z開放型真空複合装置は、外部絶縁媒体に空気、消弧媒体にSF6ガスを使用した一体型開閉装置Assyです。これは、40.5kV 三相 AC 送配電システムの制御と保護に適用され、また、タイ回路ブレーカーとしての使用やスイッチング コンデンサ バンクのシナリオでの使用にも適しています。この製品は、土地に制約がある都市部の変電所、産業用変電所、山間部の変電所に最適です。次のような利点があります。

 遮断器、断路器、接地開閉器、変流器、変圧器、避雷器、ヒューズ、バスバーなどのコンポーネントが、接地された鋼製構造支持体上に有機的に統合されており、コンパクトな構造を誇ります。

 分割型装置の占有スペースはわずか30%～50%であり、土地を節約し、プロジェクトの建設コストを削減します。

 ベイ全体が工場でプレハブされてお​​り、組み立てと試運転が工場で完了して設置場所に一括で配送されるため、設置期間が短縮されます。

 実績十分の高性能消弧室、変圧器、複合絶縁体避雷器、断路器を採用し、基本的にメンテナンスフリーと高い信頼性を実現しています。

 工場で組み立てられた自立型バスバーがベイ間に使用されるため、ユーザーが支持フレームを構築する必要がありません。

 レイアウトが柔軟で、さまざまな配線モードに適応します。

 メンテナンスや交換のためにサーキットブレーカーを一体的に吊り下げることができるため、本体故障による停電時間を3時間未満に最小限に抑えることができます。

 1.2 ZWC□-40.5 には次のような高品質のコンポーネントとシステムが装備されています。

 31.5kAの遮断容量と3サイクルの合計遮断時間を備えた自己エネルギー消弧室。シンプルで信頼性の高い構造で、全容量20回の遮断を実現します。

 CTB オールスプリング操作機構は、開閉装置の「オイルフリー」要件に準拠しています。優れた機械的特性、コンパクトな構造、高い信頼性を有し、国家特許を取得し、科学技術製品として受賞しています。

 すべての断路器には複合絶縁体が装備されており、シンプルさと信頼性の高いシングルアーム直回転構造を採用しています。セルフフォースグラファイト銀メッキ分散銅コンタクトフィンガーが使用されており、優れた構造応力性能、強力な通電容量、メンテナンスフリーの動作を特徴としています。

 すべての露出した金属部品は高度な防食技術で処理されており、一般的な汚染条件下で 20 年間錆びないことが保証されます。

 1.3 ZWC□-40.5 は国家規格 GB1984-2003、GB11032-89 および GB1985-2004 に準拠し、国際電気標準会議 (IEC) 規格 IEC56、IEC99-4、IEC129 および IEC694 の要件を満たしています。他のすべての内部コンポーネントは、それぞれの標準要件を満たしています。

 構造と動作原理

 2.1 この製品は屋外での使用を目的として設計されています。動作環境条件は以下のとおりです。

 ａ．標高：2000m以下（注文時に相談）

 b.周囲温度：-40℃～+40℃

 c.相対湿度：日平均95％以下、月平均90％以下（25℃時）

 d.風速：35m/s以下

 e.汚染クラス: クラス IV、公称沿面距離が 31mm/kV を超える

 f.可燃性、爆発性、化学腐食性、または激しい振動環境がないこと

 g.震度：等級8以下

 h.氷の膜厚：10mm以下
