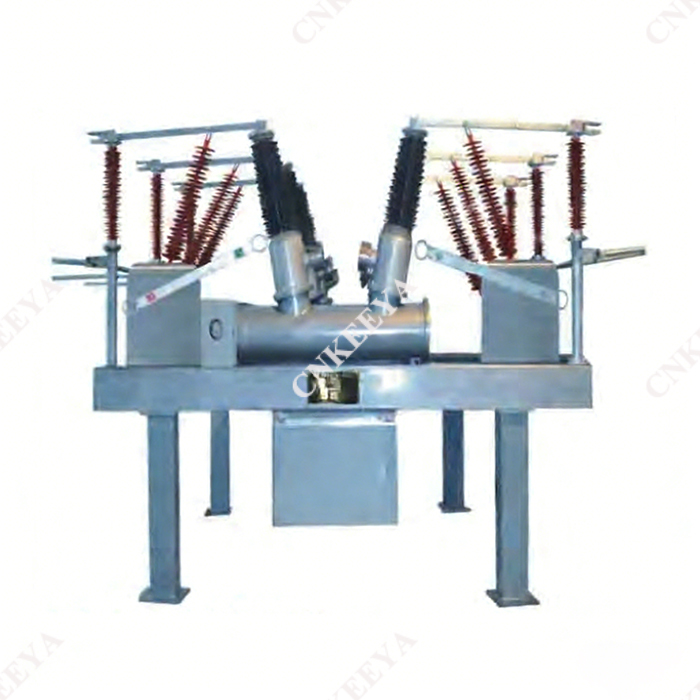

ZCW□-72.5/L形 屋外用密閉形SF₆複合電気機器

 準拠規格

 GB156 標準電圧

 GB311.1 高電圧送配電機器の絶縁調整

 GB11022 高電圧開閉装置および制御装置の一般技術要件

 GB1984 交流高電圧サーキットブレーカー

 GB1985 交流高電圧断路器および接地スイッチ

 GB1207 変圧器

 GB1208 変流器

 DL/T402 交流高電圧サーキットブレーカーの注文に関する技術仕様

 DL/T486 交流高電圧断路器および接地スイッチの注文に関する技術仕様

 DL/T593 高電圧開閉装置および制御装置の注文に関する共通技術仕様

 主な特長

 変圧器、遮断器、断路器、接地開閉器、変流器、SF₆ 変圧器、避雷器、バスバーなどのコンポーネントが、接地された鋼構造支持体上に有機的に統合されており、コンパクトな構造を特徴としています。

 分割型設備の30%～50%のスペースしか占有しないため、土地を節約し、プロジェクトの建設コストを削減します。

 ベイ全体が工場でプレハブされてお​​り、組み立てと試運転が工場で完了して設置場所に一括で配送されるため、設置期間が短縮されます。

 高性能消弧室、SF₆変圧器、複合絶縁体避雷器を採用し、基本的にメンテナンスフリーと高い信頼性を実現しています。

 工場で組み立てられた自立型バスバーがベイ間に使用されるため、鉄骨フレームや絶縁体が不要になります。

 レイアウトが柔軟で、さまざまな配線モードに適応します。

 使用環境条件

ZCW□-72.5/L 形屋外密閉形 SF₆ 複合電気機器は屋外用に設計されており、屋内でも使用できます。動作環境条件は以下のとおりです。

 ａ．標高：2000mを超えないこと。

 b.周囲温度：-30℃～+40℃（ご要望に応じて-40℃～+40℃も対応可能）。

 c.相対湿度：日平均95％以下、月平均90％以下（25℃の場合）。

 d.風速：35m/s以下。

 e.汚染クラス: クラス Ⅳ、磁器ブッシュの沿面距離は 1450mm を超えます (公称沿面距離は 31mm/kV を超えます)。

 f.可燃性、爆発性、化学腐食性、または激しい振動環境がないこと。

 g.震度：等級8以下。

 h.氷のコーティングの厚さ：10mm以下。
