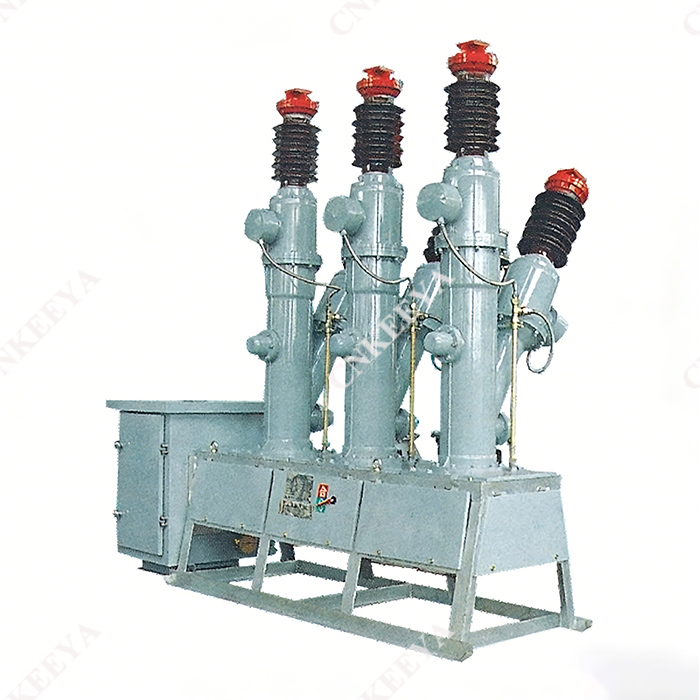

LW8(A)-40.5屋外高圧六フッ化硫黄サーキットブレーカ

 概要

 LW8(A)-40.5 屋外高圧六フッ化硫黄サーキットブレーカは、三相 AC 50Hz の屋外高電圧電気器具で、SF6 ガスをアーク消弧および絶縁媒体として使用し、圧力式アーク消弧構造を採用し、強力な遮断容量を備えています。変電所、発電所の開閉定格電流、短絡電流など、定格電圧40.5kVの電力システムで広く使用でき、接続用遮断器やコンデンサバンクとしても使用できます。内部変流器は測定と保護を目的としており、サーキットブレーカーのアップグレードされた製品です。

 構造的特徴

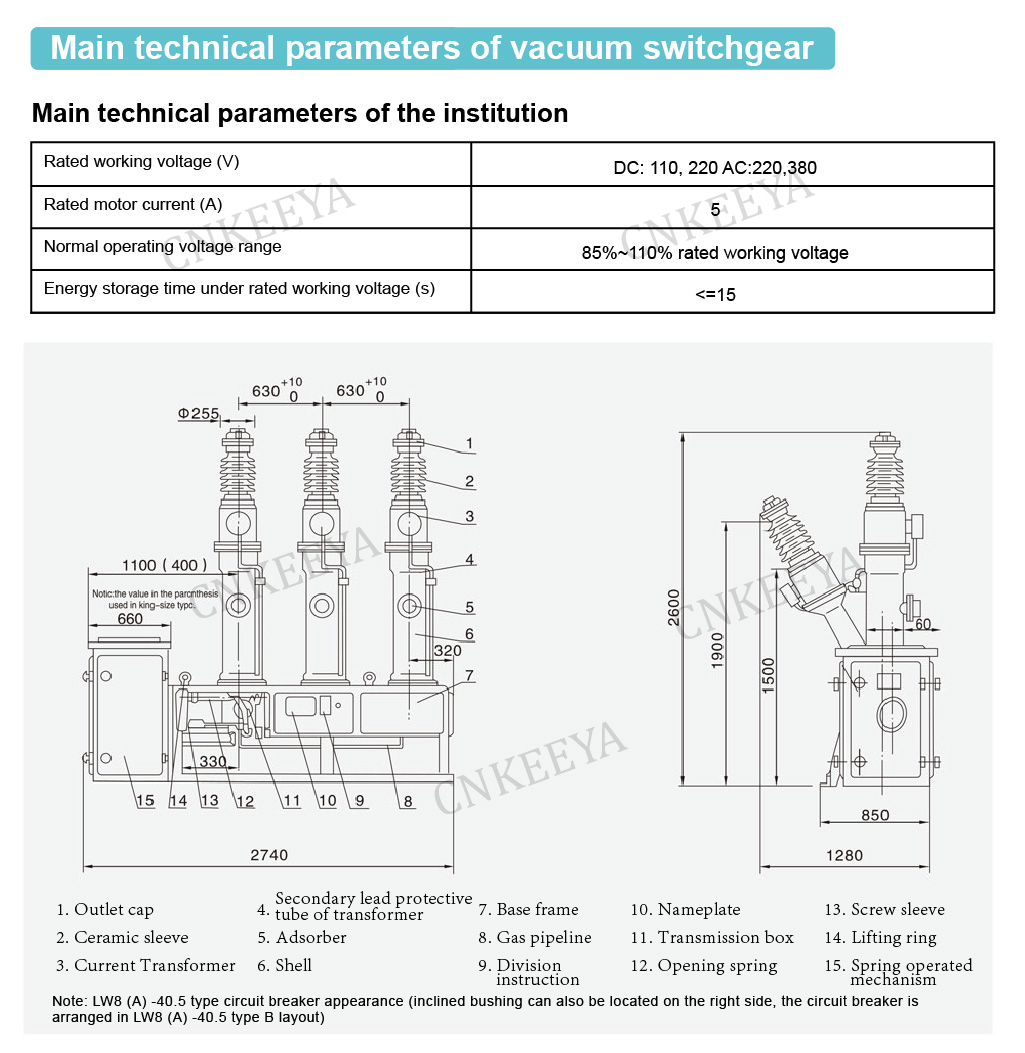

 サーキットブレーカーは、CT14 バネ作動機構を備えた屋外小型床タンク構造です。この機構は本体と連動して設置され、設置が簡単、デバッグが便利、動作が信頼性が高く、頻繁な操作に適しています。この機関の寿命は 3000 回を超えます。

 圧縮空気消弧構造を採用し、遮断能力が特に強く、40kAで累積遮断回数12回と中国最高記録を樹立しました。

 信頼のシール性能。シーリングガスケットを使用して、ダイナミックシールはバネ圧力補償構造を備えた「V」字型シールリングを採用し、変圧器の二次配線基板は合弁会社によって提供され、年間空気漏れ率が0.5％未満であることを保証します。

 内部変流器は高透磁率の微結晶合金でできており、精度レベルは 0.2 または 0.2 秒です。ユーザーのニーズに応じて、12個の変圧器を取り付けることができます。再点火を行わない、長さ 50 キロメートルの無負荷ラインに適しています。
