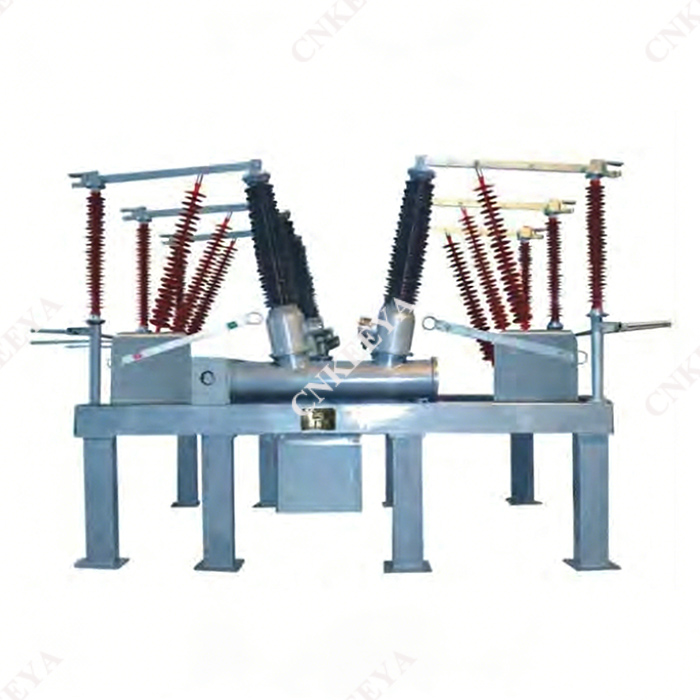

ZCW□-126/L 開放型六フッ化硫黄複合装置

 概要

 1.1ZCW□-126/L 開放型六フッ化硫黄複合装置は、外部絶縁材として空気を消弧媒体としてSF6ガスを使用した複合電気機器一式です。三相 AC の 126kV 送配電システムの制御と保護は、回路ブレーカーとコンデンサ バンクが接続されている状況でも使用できます。都市部の変電所、企業用変電所、土地利用が狭い山岳地帯の変電所に適しています。この製品には次のような特徴があります。

 1）遮断器、遮断開閉器、接地開閉器、変流器、SF6変圧器、避雷器、母線等を接地された鉄骨構造の架台上に有機的に組み合わせ、コンパクトな構造としています。

 2) 分割型に比べ占有面積は30%～50%であり、土地の節約と事業費の削減が図れる特徴があります。

 3) 設置サイクルを短縮するために、全期間が工場で事前に製造され、工場出荷前に組み立てとデバッグが行われ、全体として設置場所に輸送されます。

 4) 高性能消弧室、SF6変圧器、複合絶縁体避雷器を採用し、メンテナンスが少なく信頼性が高い

 5) 間仕切り工場の組立式自立母線は鉄骨や碍子を必要としません。

 6) レイアウトの自由度が高く、様々な配線方法に対応可能です。

 1.2 ZCW10 には、最適化された自己動力式消弧室と CT10-A バネ作動機構が装備されています。

 1.3 ZCW10 は国家規格 GB1984-2003、GB11032-89、GB1985-2004 に準拠し、IEC 62271-100:2001、IEC 99-4、IEC 62271-102:2002、および IEC 60694:2002 の要件を満たしています。内部の他のコンポーネントはすべて、それぞれの国家規格要件を満たしています。
