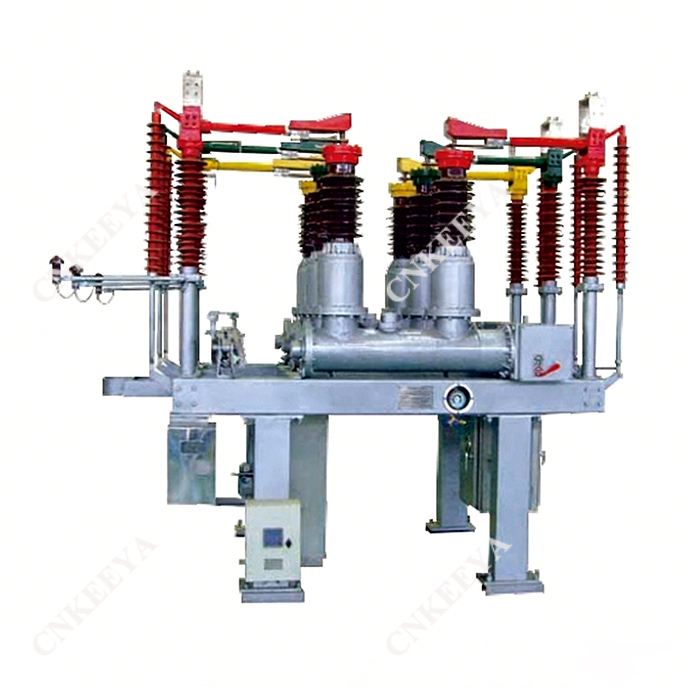

ZCW10-40.5L型屋外用密閉型複合電気機器

 概要

ZCW10-40.5L型屋外密閉形複合電気機器は、外部絶縁材として空気を消弧媒体としてSF6ガスを使用した複合電気機器一式です。三相 AC の 72.5 KV 送配電システムの制御と保護は、回路ブレーカーの接続やコンデンサ バンクの開閉にも使用できます。都市部の変電所、企業用変電所、土地利用が狭い山岳地帯の変電所に適しています。

 構造的特徴

 サーキットブレーカーは、CT35 バネ作動機構を備えた屋外小型床タンク構造です。この機構は本体と連動して設置され、設置が簡単、デバッグが便利、動作が信頼性が高く、頻繁な操作に適しています。この機関の寿命は 10000 回を超えます。

 圧縮空気消弧構造を採用し、遮断能力が特に強く、40kAで累積遮断回数12回と中国最高記録を樹立しました。

 信頼性の高いシール性能 シールガスケットを使用したダイナミックシールは、バネ圧力補償構造を備えた「V」字型シールリングを採用しており、変圧器の二次配線板は合弁企業によって適合されており、年間空気漏れ率は0.5％未満です。

 内部変流器は高透磁率の微結晶合金でできており、精度レベルは 0.2 または 0.2 秒です。ユーザーのニーズに応じて、12個の変圧器を取り付けることができます。再点火を行わない、長さ 50 キロメートルの無負荷ラインに適しています。

 注文方法

 サーキットブレーカーのモデルと仕様。

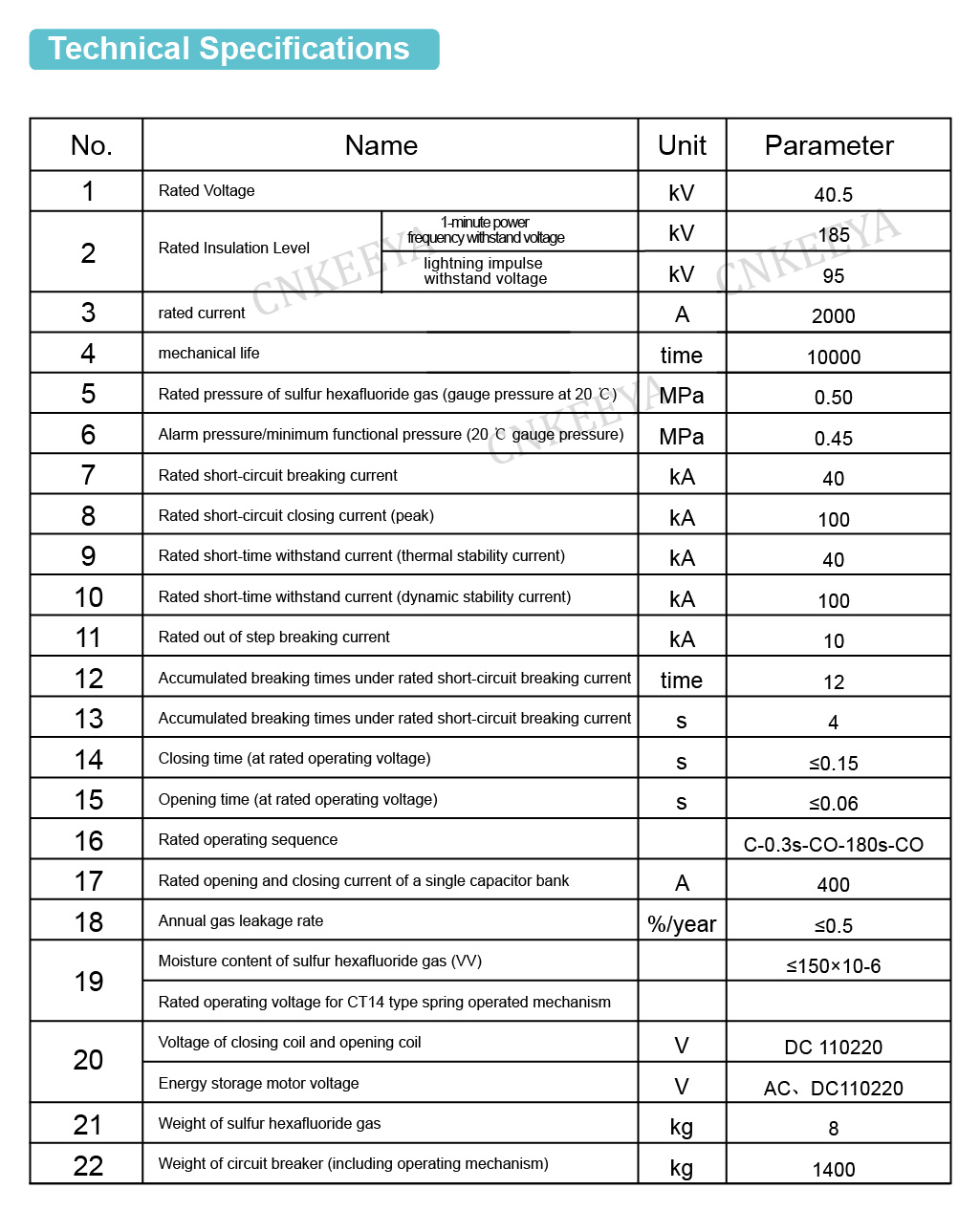

 定格電気パラメータ（電圧、電流、遮断電流など）

 使用環境条件（周囲温度、高度、環境汚染レベル）。

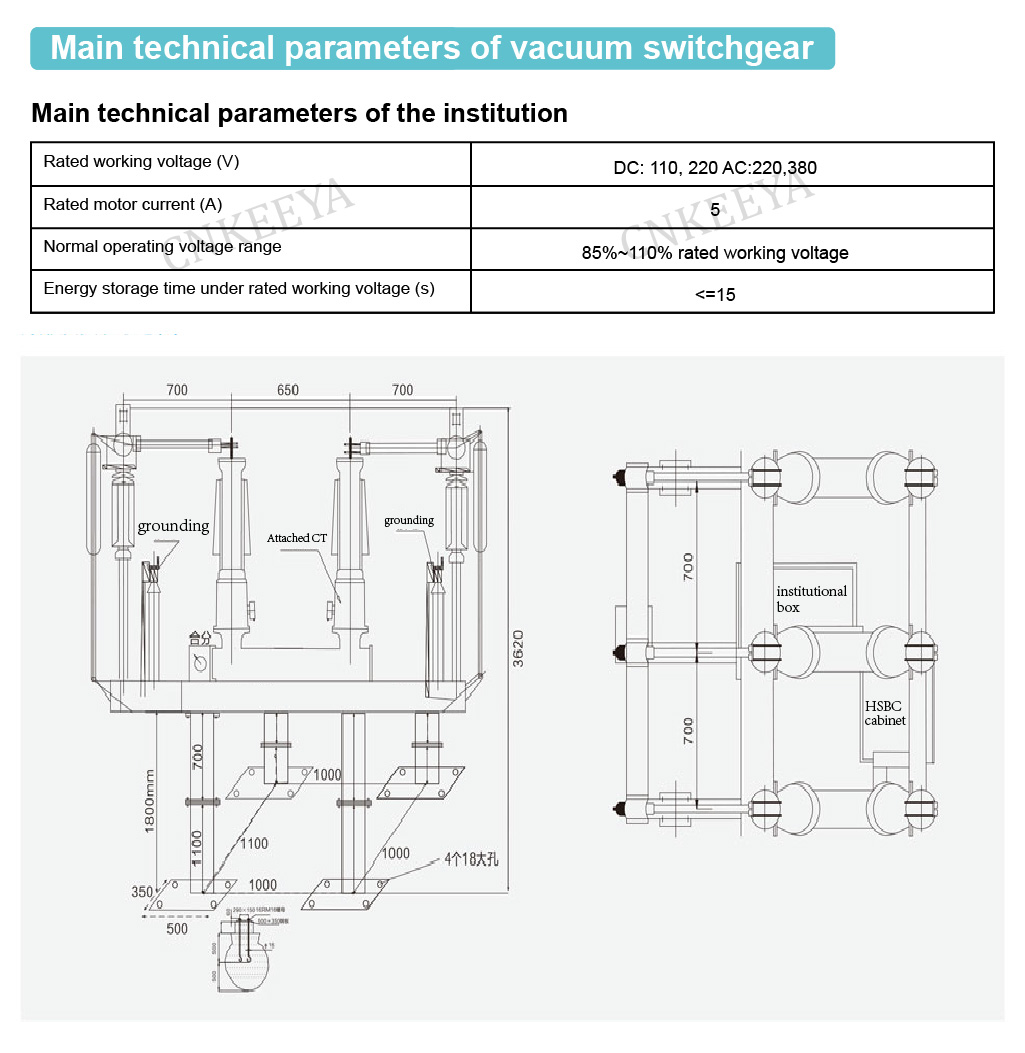

 操作機構の動作電圧とモーター電圧。

 内部または外部変流器の数量、電流比、レベルの組み合わせ、および二次負荷。スペアパーツ、特殊工具、機器の名前と数量（別途注文）。
